高精度自行车轮组完整结构三维造型

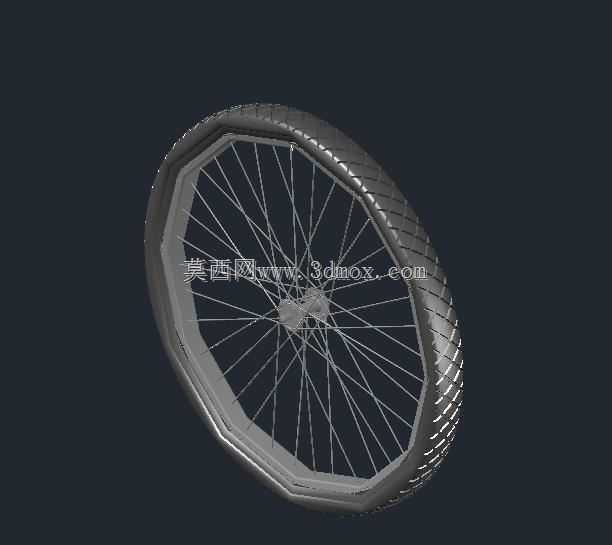

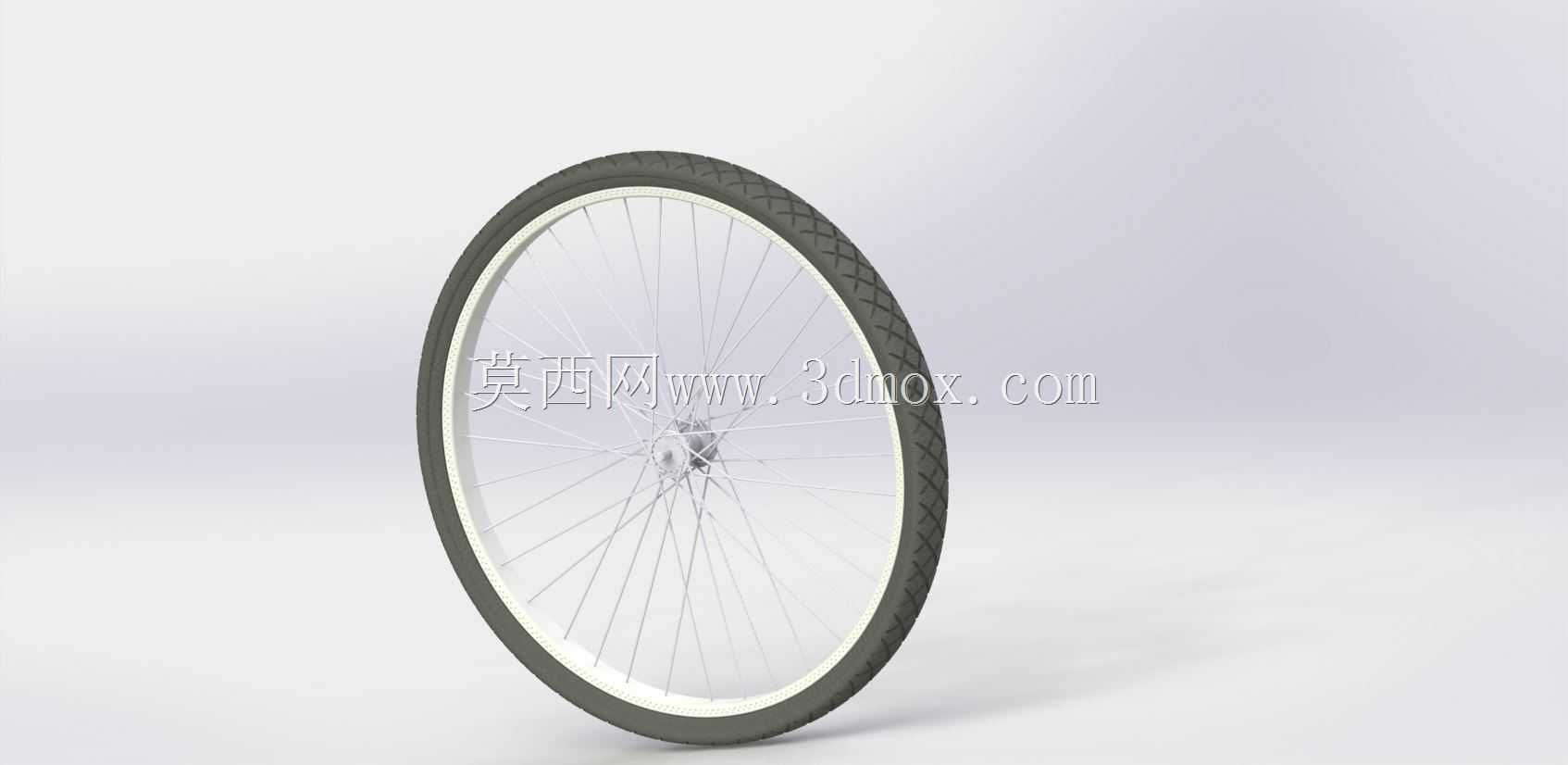

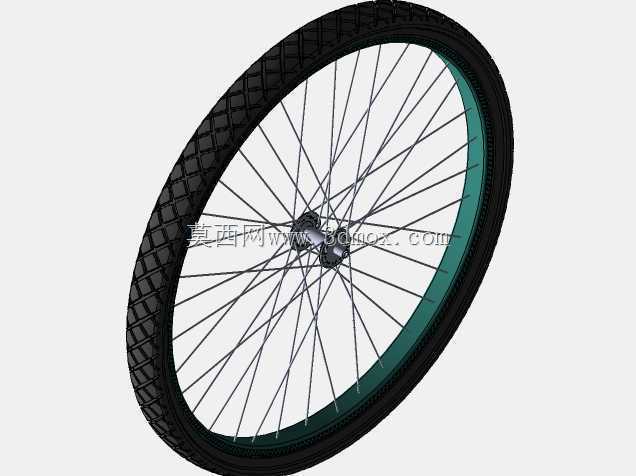

这套轮组模型的建模起点并非单纯的外观复刻，而是从实际装车的装配边界反向倒推。在通勤车、山地车及城市代步车的底盘行走系统中，车轮作为直接承接路面冲击与整车载荷的核心回转部件，其径向跳动量与端面摆差直接决定骑行阻力与操控稳定性。建模过程中优先确立了花鼓轴心作为全局装配基准，所有辐条孔位、车圈中心面以及轮胎回转中心均严格对齐该轴线，避免后续装配出现轮组偏摆。花鼓本体两侧的法兰盘按实际编条角度预留了辐条穿入孔，孔位沿法兰圆周呈等角度阵列分布，建模时同步还原了辐条端部的弯头结构，使其能够与法兰盘形成真实的钩挂限位关系，而非简单的线条示意。车圈部分采用薄壁空腔截面构建，外侧预留轮胎胎唇卡入的钩槽结构，内侧对应辐条帽的安装位置布置了带内螺纹的孔位，可直观呈现辐条张紧后与车圈的受力连接关系。轮胎建模区分了外层橡胶胎体与内部帘布层的结构层次，胎面花纹依据常规城市通勤轮胎的块状纹路进行等距阵列，既保证外观还原度，也为后续做简单的接地接触分析提供外形基础。从实际应用场景看，这类完整轮组模型可直接用于整车总装阶段的空间校核，设计人员能够快速验证前叉开档宽度与花鼓轴心长度的匹配关系，确认轮胎外圆与车架前叉、后上叉之间的安全间隙，避免转向或颠簸时轮胎与车架发生运动干涉。在零部件选型环节，可通过模型直接测量车圈外径、轮胎断面宽度以及花鼓安装螺纹规格，快速匹配刹车块安装位置、飞轮装配空间以及快拆杆的穿入行程。辐条的排布方式采用常见的交叉编法建模，每根辐条的长度与弯折角度均随其在车圈与花鼓之间的相对位置自动适配，能够帮助初学者直观理解轮组受力时辐条的张紧逻辑：垂直方向的载荷主要由接触区附近的辐条承担，而驱动力与制动力则通过辐条的交叉排布在花鼓与车圈之间传递。模型在构建时也保留了各小零件的独立装配关系，包括花鼓轴心、轴承位、辐条帽以及胎唇与车圈的配合面，没有将不同零件合并为单一实体，便于后续对单个部件进行参数修改，比如更换不同宽度的外胎、调整法兰盘直径或改变辐条数量，都能在原有装配结构基础上快速迭代，无需从零开始重建。对于需要做骑行模拟或整车展示的场景，该轮组的回转中心与安装基准已经完全对齐，直接装入车架模型即可实现车轮转动的运动仿真，也可在此基础上叠加碟刹座或飞轮等扩展部件，适配不同配置车型的开发需求。
