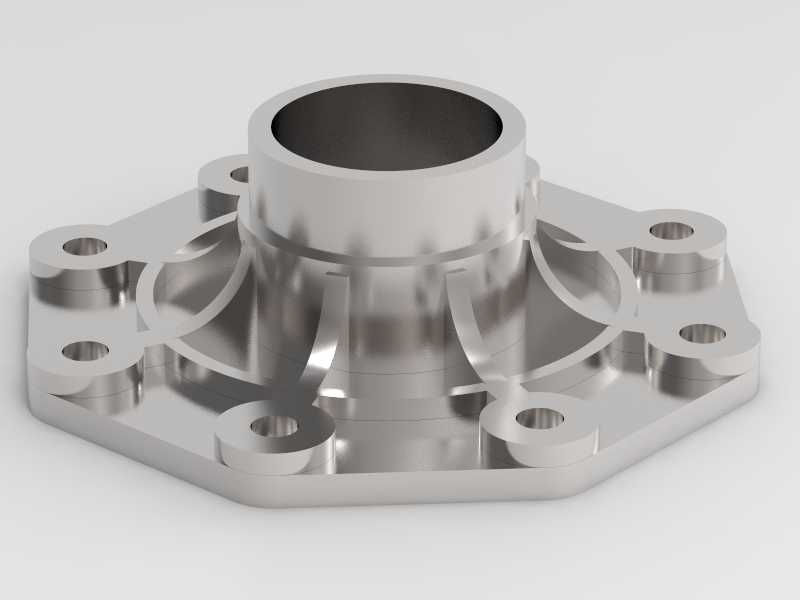

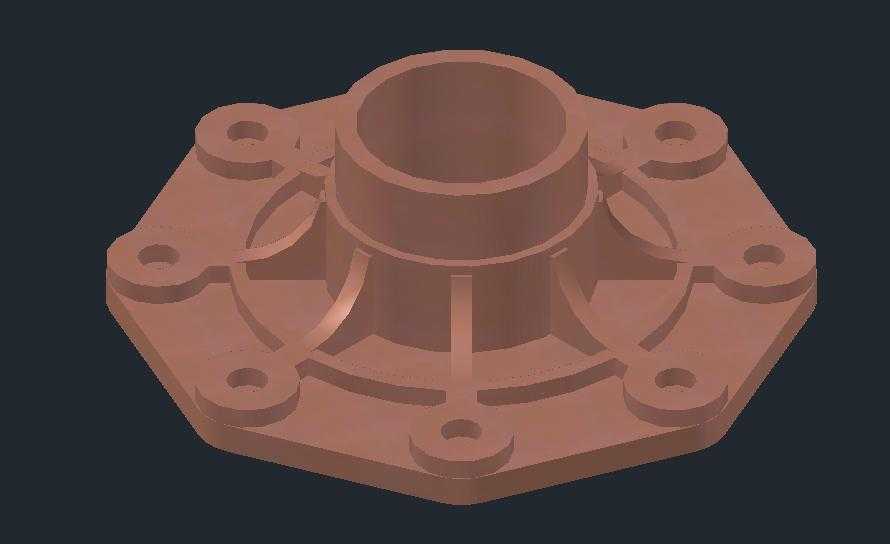

八边形法兰式带加强筋中空连接基座

　　这类带八边形安装法兰的中空连接基座，常应用在中小型传动设备的轴系支撑场景中，比如轻工输送线的辊筒端部支撑、小型搅拌设备的主轴穿出端固定、自动化分度机构的基座连接位置，替代传统圆形法兰在紧凑安装空间里的布局局限。从实际使用场景来看，八边形的法兰轮廓并非刻意做造型差异化，而是考虑到在密集排布的安装工位上，相邻基座的侧边可以做到更紧密的贴合，不会像圆形法兰那样在边角位置留下无效的弧形间隙，能有效压缩设备整体的排布宽度，这在多工位并行的自动化生产线机架布局里，能省下不少横向安装空间。

　　产品的功能特性上，中心的中空筒体是核心的轴系穿装通道，内壁预留的加工余量可以根据实际穿过的轴径做二次精镗，适配不同直径的传动轴或者管路穿过，筒体的高度是根据轴系的支撑跨距设计的，足够的轴向长度能保证轴穿过之后的支撑刚度，避免悬臂过长出现运转抖动。法兰面和筒体衔接的位置做了八组放射状的加强筋，筋板的厚度是根据基座承受的径向载荷和倾覆力矩核算的，每道筋板正好对应法兰边上的一个安装孔位，安装螺栓锁紧之后的压紧力可以顺着筋板直接传递到筒体根部，不会让法兰板在螺栓锁紧力下出现翘曲变形，也能在设备运转时，把轴系传递过来的径向载荷直接分散到各个安装固定点上，避免应力集中在筒体和法兰的焊接或者铸造衔接位置。

　　从设计思路来说，这个基座的安装孔采用了均匀分布在八边形法兰各边中点的布局，一共八个安装孔，相比常规圆形法兰的四孔安装，八孔的固定方式能让法兰面的压紧力更均匀，在承受交变载荷的时候，不会因为某两个螺栓受力过大出现松动，而且八孔的布局在安装对位的时候，有更多的角度调整空间，不需要像四孔法兰那样必须旋转90度才能对位，在现场安装调整的时候更灵活。法兰的每个安装孔位置都做了局部的凸台加厚，一方面是保证螺栓锁紧的时候有足够的接触强度，不会因为法兰板局部太薄被螺栓压溃，另一方面凸台的平面可以单独做铣平加工，不需要把整个法兰面都做全平面精加工，能减少不必要的加工工序，降低加工成本。

　　外形尺寸与安装边界方面，八边形法兰的对边宽度是核心安装尺寸，决定了基座在机架上的最小开孔尺寸，相邻两个安装孔的中心距是固定的，适配常用的M8或者M10安装螺栓，中心筒体的外径比法兰内接圆小足够的尺寸，给加强筋留出布置空间的同时，也不会和周边的其他零部件产生干涉。筒体顶端的端面是轴系配件的安装基准面，平面度要求控制在0.05mm以内，保证和轴承座或者轴套端面贴合的时候没有间隙，避免轴系安装出现倾斜。基座底部的法兰面和安装面接触的时候，因为有八个凸台的存在，即使安装机架的平面存在少量的平面度误差，也可以通过在凸台位置加调整垫片的方式来找正筒体的垂直度，不需要对整个安装面做配磨，现场调试的便利性更高。

　　实际选型使用的时候，需要注意这个基座的中空通道是贯通设计，既可以穿传动轴，也可以作为气路或者油路的过孔使用，当作为流体通道使用的时候，只需要在筒体端部加装对应的密封接头即可，加强筋之间的空隙还可以布置管线或者安装小型的传感器支架，不需要额外在法兰上打孔固定，充分利用了基座本身的结构空间。在载荷适配方面，这种带放射筋的结构相比无筋的平板法兰基座，抗倾覆力矩的能力能提升40%以上，在有侧向载荷的应用场景下，比如皮带输送机的张紧端辊筒支撑，不需要额外增加加强筋板就能满足刚度要求，减少了现场焊接加强的工作量。
