高精度数字钳形测量仪外观结构设计

这款数字钳形测量仪的三维设计，围绕电工现场作业的实际使用需求展开，核心服务于电力运维、电气安装、设备检修等一线作业场景，是电工日常排查线路故障、检测设备运行电参数的核心手持工具，无需断开被测线路即可完成交流电流的非接触式测量，同时兼顾交直流电压、电阻、通断等常规电参数检测功能，大幅提升现场作业的效率与操作安全性。

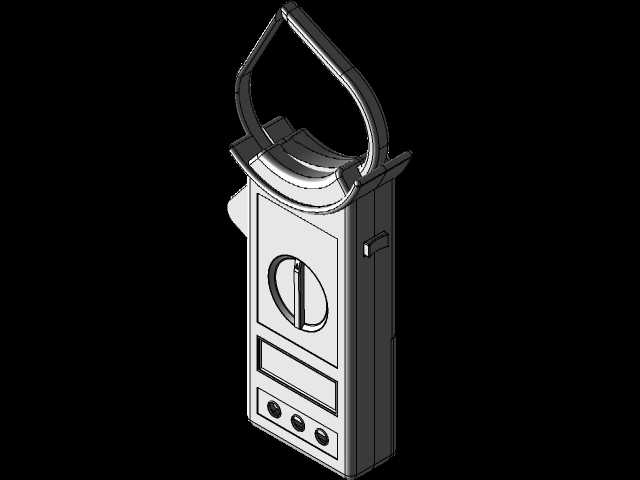

设计过程中首先锚定手持作业的人机交互逻辑，整体机身采用符合单手握持的流线型轮廓，握持区域做了贴合手掌弧度的收窄处理，表面预留防滑纹理的设计空间，即便作业人员佩戴绝缘手套也能稳定持握，不易滑脱。上部的钳头部分采用可开合的弧形结构设计，开合触发按键设置在钳头与机身衔接的拇指易触区域，单手握持时即可轻松按压完成钳头开合，无需双手配合操作，适配高空走线、狭窄配电柜内作业等受限空间的操作需求。钳头的开合角度经过反复校核，既能够满足常规单股线缆、多股束线的卡入测量需求，又控制了整体张开尺寸，避免在密集排线的柜体内操作时误碰相邻带电部件，降低作业安全风险。

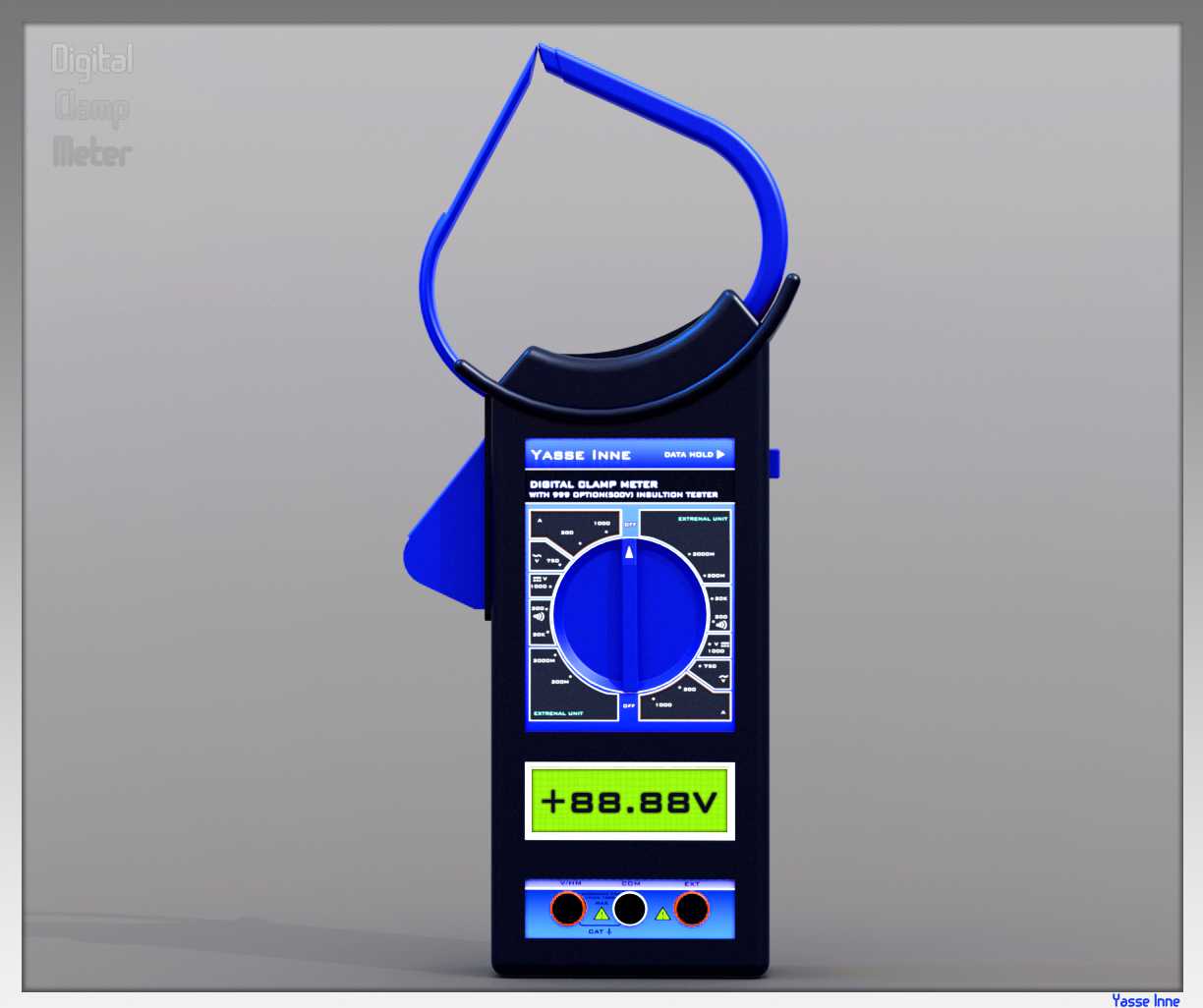

机身正面的功能布局遵循作业人员的视觉观察习惯，顶部区域设置大尺寸拨盘式功能档位切换旋钮，旋钮表面做凹凸防滑齿纹设计，旋钮周边的档位标识采用高对比度配色，不同测量功能区间用色块做区分，作业时无需凑近细看即可快速识别档位、完成切换，即便在光线不足的井下、柜内作业场景，也能凭借触感快速定位常用档位。旋钮下方设置高亮数码显示窗口，窗口采用下沉式防眩光设计，避免户外强光下出现反光看不清数值的问题，显示区域做了大字号数字排布，读数直观清晰，同时预留背光触发的结构空间，适配昏暗环境下的读数需求。显示窗口下方的测量表笔接口做了差异化的颜色与形状防呆设计，从结构上避免表笔插错接口导致的设备损坏或测量误差，接口周边做凸起的防护围边，减少插拔表笔时的结构磨损，提升接口使用寿命。

整体外形尺寸控制在单手握持的舒适区间，机身厚度适配成年男性手掌的握持宽度，钳头闭合状态下整体无突出尖锐棱角，放入工具包携带时不会刮损其他工具，机身侧面预留挂绳孔结构，可搭配腕带使用，降低高空作业时设备坠落的风险。整机结构做了接缝处的错位防水设计，可应对作业现场的少量溅水、浮尘环境，满足户外临时作业的防护需求，所有操作按键的按压行程都经过适配，戴绝缘手套操作时也能清晰感知按压反馈，不会出现误触或按动无响应的问题。
