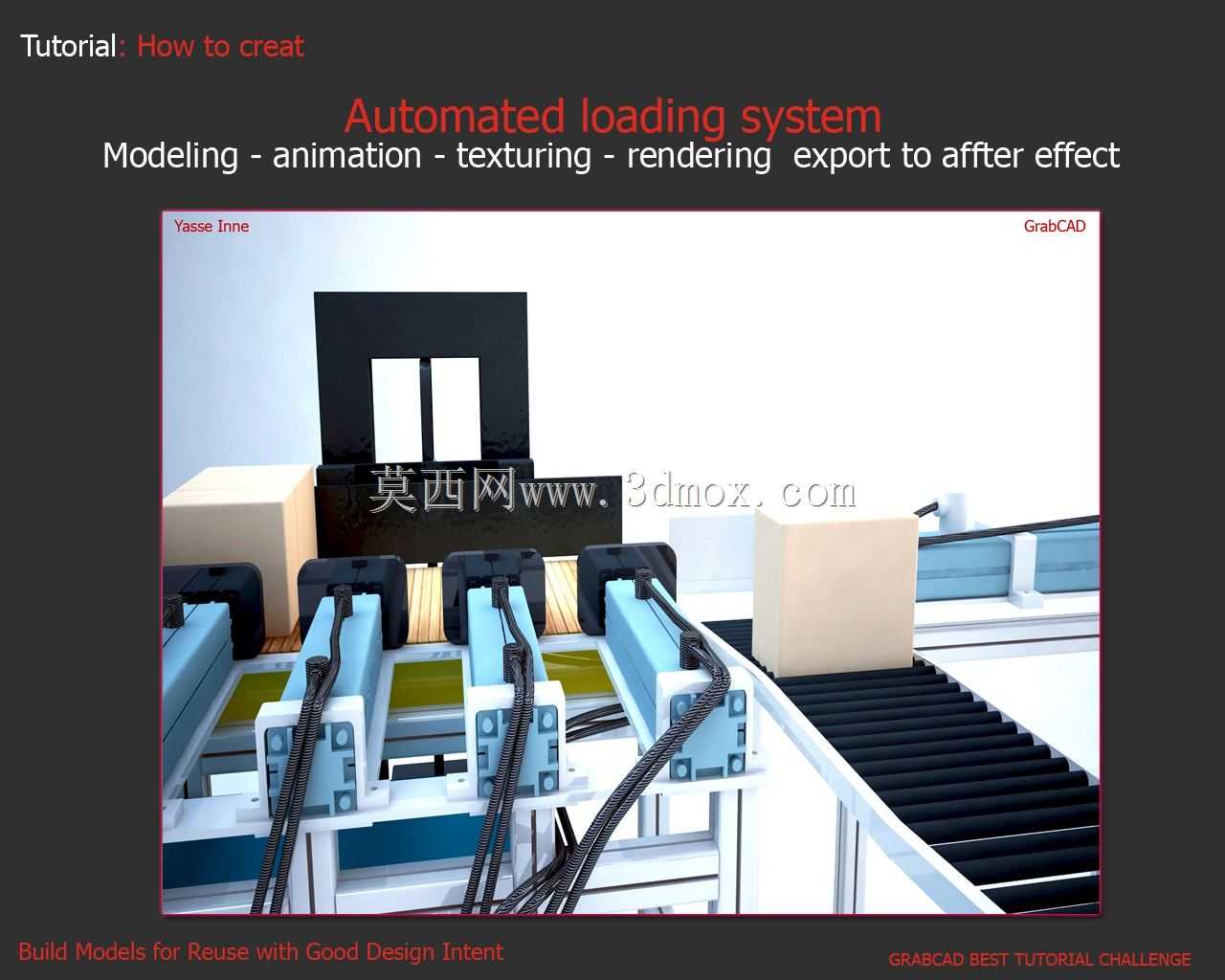

自动化物料上料输送系统三维结构设计

这套自动上料输送结构，主要面向3C电子零部件、小型五金冲压件、包装半成品这类规整块状物料的产线自动供料场景，在离散制造的装配、检测、包装工序段应用十分广泛，能够替代传统人工摆料、逐件上料的重复作业，打通前后工序间的物料流转断点，避免人工上料节奏不稳定导致的产线待料、堆料问题。从实际产线布局的适配性来看，该结构的安装边界可根据车间工位排布做模块化调整，主体输送段的标准单元长度可按需拼接，单侧上料工位的预留操作宽度控制在合理范围，不会占用过多车间通道空间，对接下游设备的接口高度可通过底部支撑脚的调节结构做±50mm的微调，能够适配不同型号的装配工作台、检测设备、包装机的进料口高度，不需要额外做复杂的转接结构改造。结构设计上，整套系统采用分模块独立设计的思路，拆分为物料缓存段、分料定位段、输送接驳段三个核心功能单元，各单元之间通过定位销与快拆螺栓连接，日常维护时不需要整体拆解设备，仅需针对故障单元单独拆卸即可，大幅降低产线停机维护的时间成本。物料缓存段采用倾斜式料仓设计，依靠物料自身重力实现自动补料，不需要额外设置动力推料结构，减少了动力元件的配置数量，降低了设备整体的故障点；分料定位段设置了与物料外形匹配的定位卡槽，配合间歇式传动结构，能够将连续输送的物料逐件分离到固定工位，保证每件物料进入下游工序时的位置精度控制在±0.2mm以内，满足自动化装配、视觉检测工序对物料定位精度的要求；输送接驳段采用平皮带加侧边导向条的结构，导向条的间距可根据物料的实际宽度做无级调节，能够兼容一定尺寸范围内的不同规格块状物料，不需要更换输送配件即可快速完成产线换型，适配多品种小批量的柔性生产需求。从功能实现逻辑来看，整套系统的运行节奏可与下游设备的生产节拍做联动匹配，当下游设备发出待料信号时，分料结构自动启动完成单次上料动作，当下游设备出现堵料、停机信号时，输送段自动停止运行，避免物料在接驳口堆积挤压，整套动作逻辑不需要复杂的编程调试，仅需通过常规的传感器信号交互即可实现，对于中小制造企业的现有产线改造来说适配门槛很低。结构细节处理上，所有与物料接触的工作面都做了倒角与表面光滑处理，避免输送过程中刮伤物料表面，对于外观要求较高的成品件输送场景也能适配；传动部位的线缆、气管都内置在型材框架的走线槽内，不会外露在设备表面，既避免了生产过程中物料剐蹭管线造成的故障，也让设备整体外观更加整洁，符合车间生产的5S管理要求。在实际选型应用时，可根据输送物料的单重调整输送驱动的功率参数，针对较重的金属工件可将平皮带替换为同步带或者链板结构，针对防静电要求的电子行业场景，可更换为防静电材质的皮带与导向配件，整套结构的拓展性较强，能够根据不同行业的生产需求做针对性的参数调整，不需要推翻原有主体结构重新设计，能够大幅缩短非标自动化设备的设计开发周期。
