滚筒式字母标识输送展示装置结构设计

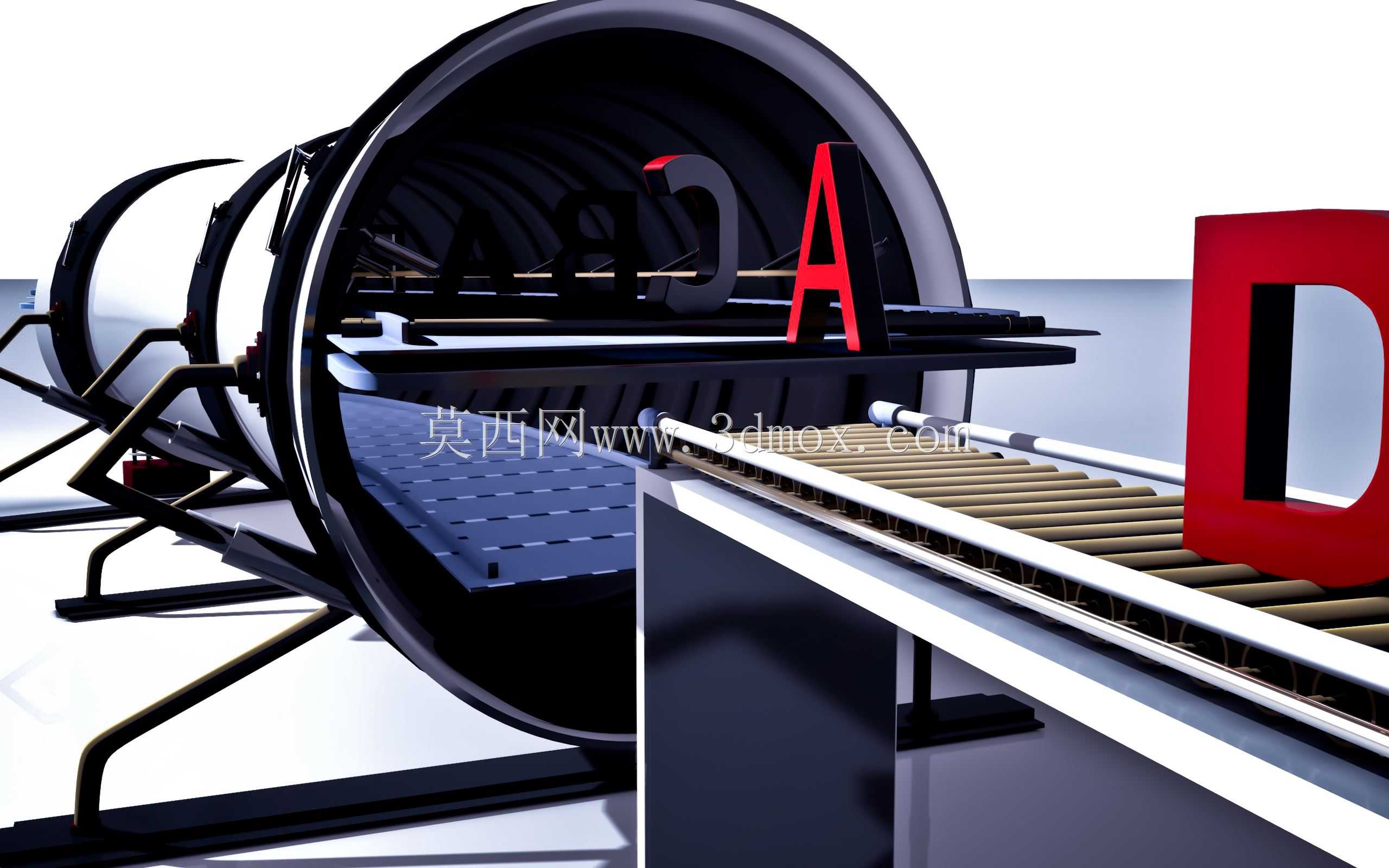

该装置核心为滚筒输送结构搭配封闭式滚筒展示腔体，主要应用于工业展厅产线演示、职业院校机电一体化实训教学、工业动画仿真演示场景，可直观展示物料输送过程中标识件的流转状态，也可作为小型文创产品、定制标识件的自动化展示载体，适配展厅动线展示、实训课程动作演示、工业可视化仿真项目的实体参照需求。从功能特性来看，装置的输送段采用标准滚筒排布结构，滚筒间距根据展示用标识件的底部支撑尺寸设定，可保证标识件在输送过程中无卡滞、无偏移，平稳通过前端的封闭式展示腔体；封闭式滚筒腔体采用大直径回转筒结构，筒体内壁做哑光黑处理，可减少内部光线反射，突出输送过程中经过腔体的标识件视觉效果，腔体两端设置开口与输送段精准对接，对接处做圆弧过渡处理，避免标识件进出腔体时出现剐蹭。设计过程中优先考虑输送动作的流畅性与展示效果的协调性，首先确定输送线的整体高度适配常规站立观看视角，输送面高度设置在人体站立时的视线平齐区间，无需额外抬高或低头即可完整观察标识件从进入腔体到输出的全过程；滚筒的直径选择兼顾承载能力与转动灵活性，单根滚筒的轴端采用标准轴承座支撑，转动阻力小，可适配低速平稳输送的需求，输送速度可根据展示节奏调整，既可以匀速连续输送，也可在腔体内部做短暂停留强化展示效果。外形尺寸方面，整体装置的长度根据展示动线的预留空间设定，封闭式展示腔体的直径大于输送标识件的最大外形尺寸，预留足够的安全间隙，避免标识件在腔体内运行时与筒壁发生碰撞；安装边界上，装置底部采用框架式支撑结构，支撑腿底部设置可调脚杯，可适应不平整的安装地面，调整范围可覆盖常规地面的高度差，安装时无需额外做地面预埋处理，直接放置在平整硬质地面即可完成固定，支撑框架的侧面预留电气元件安装位，可集成驱动电机、调速模块等组件，无需额外外置电气柜，减少整体占用空间。结构细节上，输送段的侧边设置导向挡边，挡边高度略高于标识件的底部支撑高度，可纠正标识件输送过程中的微小偏移，保证标识件始终沿输送线中心位置运行；封闭式腔体的侧面设置可开启的检修口，日常维护时可打开检修口清理筒内积尘、调整内部灯光组件，无需拆解整个腔体结构；驱动端采用电机搭配链传动的结构带动滚筒转动，传动比根据输送速度需求匹配，链传动结构维护简单，传动可靠，可适应长时间连续运行的展示需求。在实际应用中，该装置可根据展示内容更换不同的标识件，无需调整输送结构即可适配不同尺寸的展示物料，腔体内部可加装灯光组件进一步强化展示效果，输送段的末端可衔接收纳工位，实现展示完成后物料的自动归集，也可对接后续的分拣、包装工位，拓展为小型的标识件生产输送线，兼顾展示功能与实际生产输送的实用性。
