跨运式化工桶转运起重设备三维设计

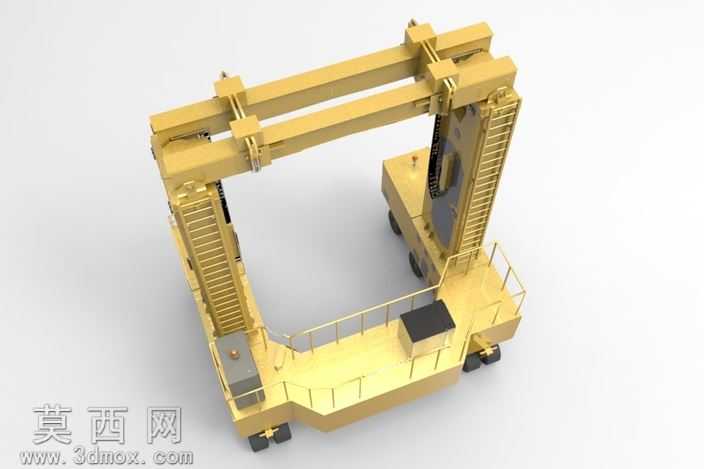

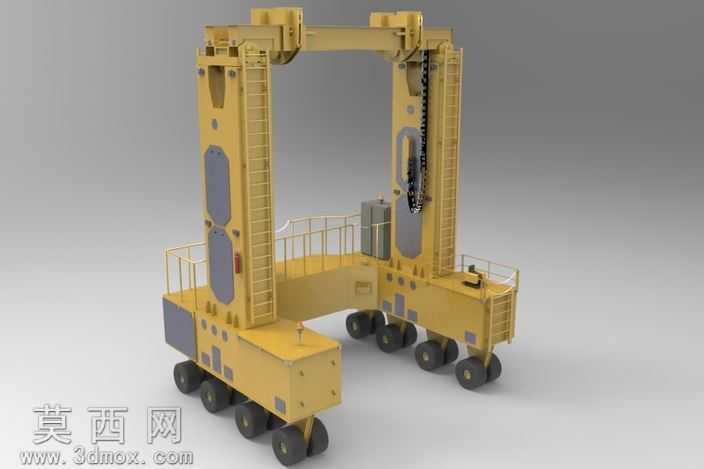

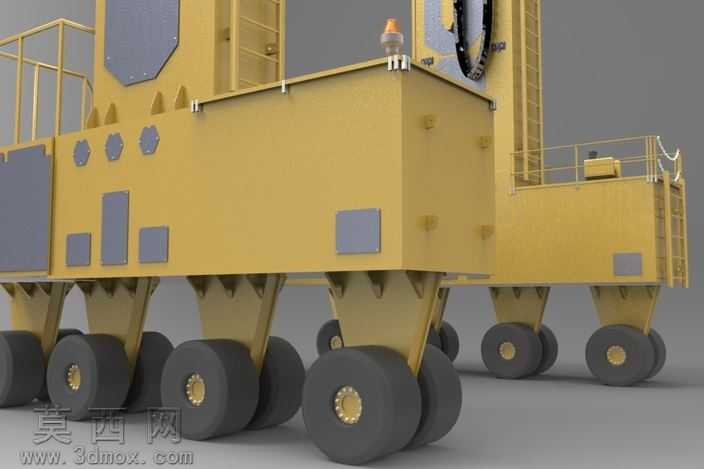

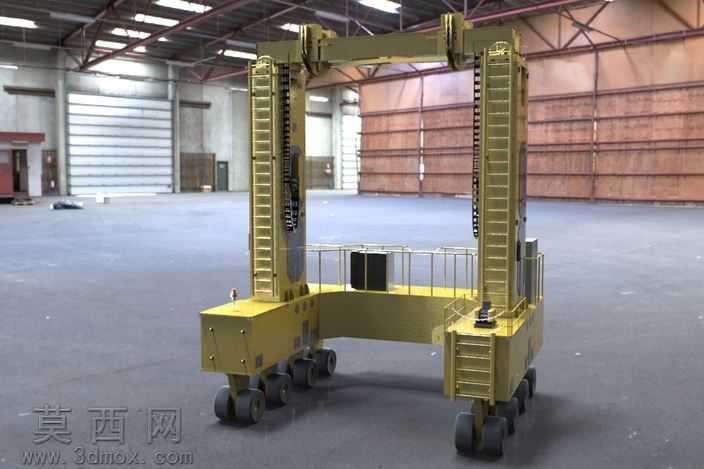

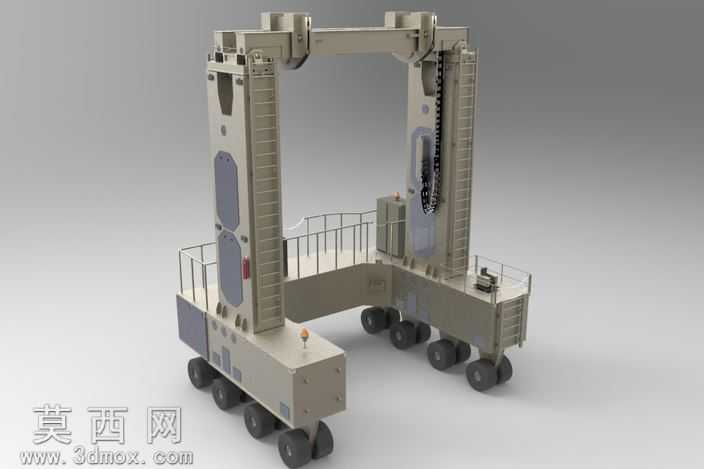

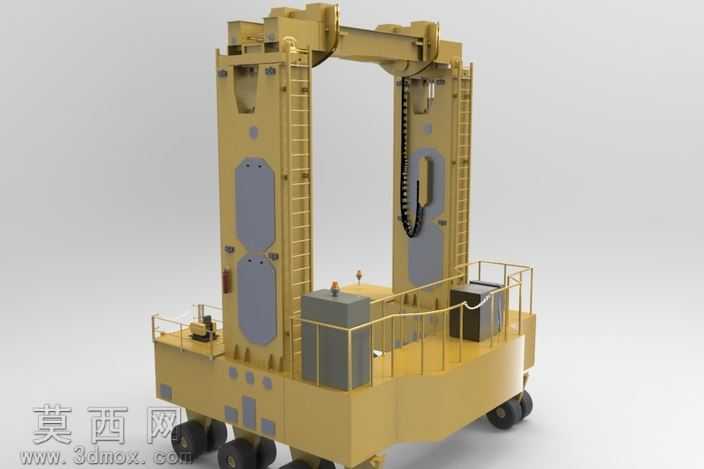

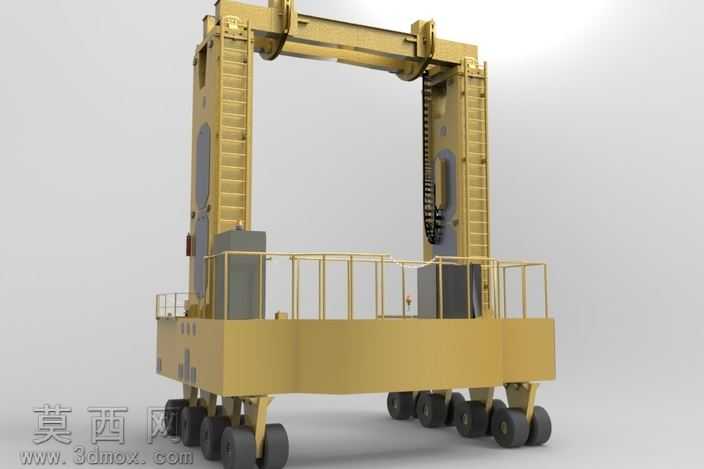

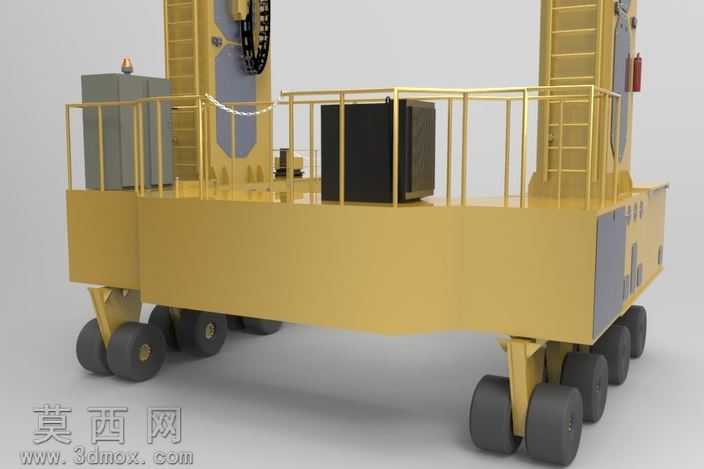

本作品为跨运式化工桶转运起重设备的三维设计成果，建模阶段采用参数化建模思路完成全结构搭建，首先依据化工桶场内转运的作业需求确定整体跨距、起升高度与行走承载参数，以龙门式双立柱框架作为主体承载结构，左右两侧立柱内置起升链条传动组件，建模时精准还原链条的节距配合、链轮的齿形啮合结构，同时对立柱外侧的爬梯、顶部的起升机构安装座做了等比例细节还原。主体框架下部连接双侧行走轮组，每侧布置多组重载橡胶行走轮，建模时单独拆分轮体、轮架、转向连接轴等部件，还原轮组的转向调节结构与承载受力逻辑，中部操作平台区域还原了安全护栏、电气控制柜体、操作工位的布局细节，对平台表面的防滑纹理、护栏的杆件连接结构做了精细化建模处理。材质与渲染阶段，主体承载结构采用工业重型设备常用的哑光黄防锈漆材质，调整材质的粗糙度与金属基底参数还原漆面的厚重质感，行走轮采用黑色高耐磨橡胶材质，添加轻微的使用磨损纹理提升真实感，链条、传动部件采用金属镀锌材质，设置合适的反光度突出金属部件的加工质感，爬梯、护栏采用同主体一致的漆面材质，电控柜体采用浅灰色金属喷塑材质，区分不同部件的材质差异。渲染时采用工业产品展示常用的柔和三点布光，主光从侧上方打亮设备主体结构，辅光补全立柱内侧、轮组下方的暗部细节，添加微弱的环境反射效果，让设备表面呈现真实的环境映照，背景采用中性渐变灰突出设备本身。结构设计上采用跨骑式作业逻辑，设备可跨骑在化工桶堆垛区域上方，通过中部的起升吊具完成化工桶的抓取起升，依靠轮式行走机构完成场内转运，无需额外铺设轨道，适配化工仓储区域灵活的转运需求，双立柱的对称结构保证起升作业时的受力均衡，多组行走轮均匀分散设备与载荷的重量，避免对仓储地面造成过大压强，操作平台设置在框架侧部，兼顾作业视野与操作安全性，整体结构模块化拆分合理，各部件的连接关系、装配逻辑清晰，可直接用于结构验证、作业演示与后续的工程转化参考。
