9x4.7航空螺旋桨三维设计模型

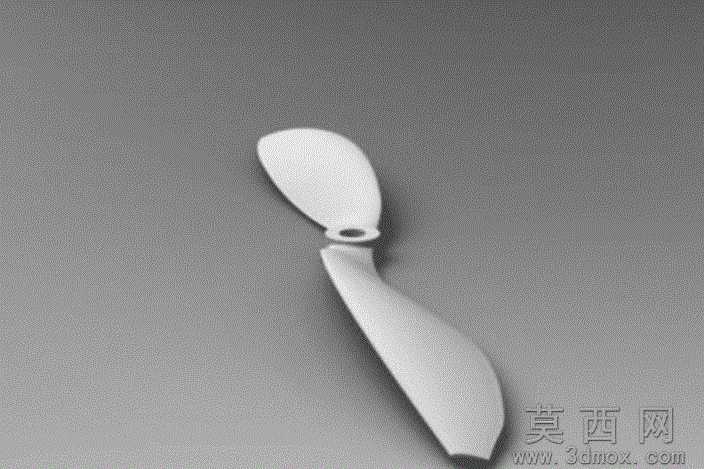

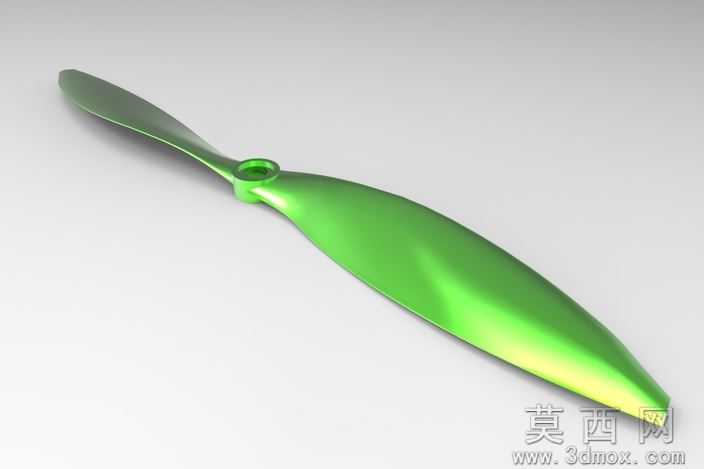

本模型为适配固定翼航模与多旋翼无人机设计的9x4.7规格螺旋桨，建模前期通过Ruby脚本对接公开翼型数据库，从伊利诺伊大学螺旋桨参数库与翼型工具平台提取NACA4412-il翼型的二维截面几何数据，完成原始翼型坐标的清洗与归一化处理，将二维截面数据导入SolidWorks后，通过多截面放样、引导线约束完成桨叶的三维曲面构建，针对每个扇区的定位偏差进行分段函数校准，反复验证翼型弦长、安装角与扭转角的匹配精度，确保桨叶气动外形符合设计要求。建模过程中对初始版本的翼型进行了迭代优化，压扁了翼型在靠近桨根区域的厚度分布，将桨毂位置的最大厚度控制在3毫米，同时重构了桨叶从根部到翼尖的弦长渐变曲线，优化了桨叶表面的曲率连续性，避免曲面出现褶皱与曲率突变问题，中心安装孔采用标准航模桨孔尺寸，可适配多数航模电机的输出轴规格。模型渲染阶段采用亮绿色金属质感漆面材质，模拟碳纤维复合桨的表面光泽效果，通过环境光遮蔽与高光反射调整，还原真实螺旋桨的表面质感，桨毂位置做了圆角过渡处理，避免应力集中问题。结构上采用双叶对称布局，桨叶翼型沿展向遵循气动效率最优的扭转规律，从桨根到翼尖的安装角逐步递减，可在旋转过程中让整个桨叶展向的攻角保持在高效区间，降低诱导阻力，提升气动效率，平衡拉力与转速的匹配关系。文件格式包含STEP、IGES通用三维交互格式，可兼容UG、Pro/E、CATIA等多数主流三维CAD软件，同时提供SolidWorks原生格式文件，支持特征编辑与参数修改，附带STL格式可直接用于3D打印制作实物，还包含渲染效果图文件方便快速预览模型效果。本模型可用于航模设计研发阶段的气动仿真验证，也可作为机械类专业CAD曲面建模教学的典型案例，帮助学习者掌握翼型类零件的放样建模、曲面优化方法，还可用于3D打印制作定制化航模配件，适配小型固定翼飞机与多旋翼无人机的动力系统搭配，也可作为航空科普教学的演示模型，直观展示螺旋桨的翼型结构与气动原理。
