对称结构挂车悬挂底盘三维设计

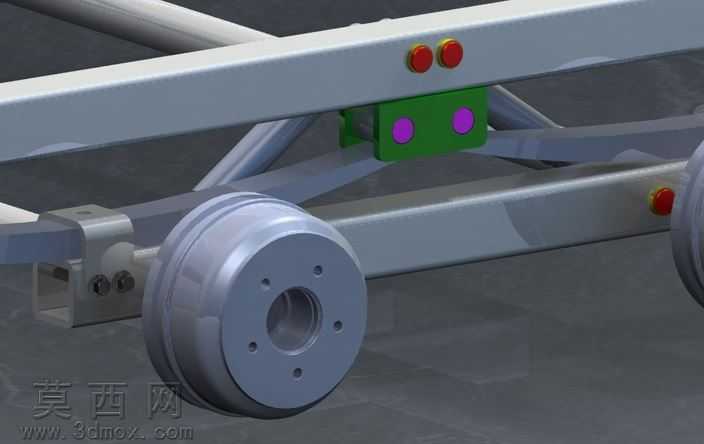

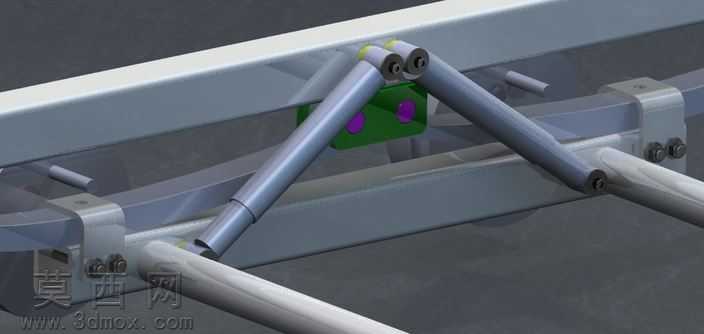

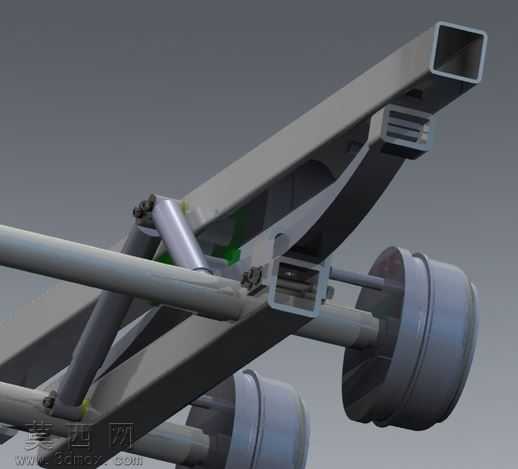

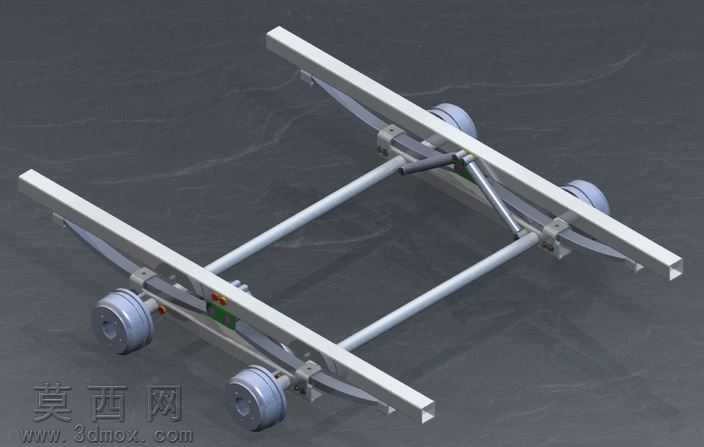

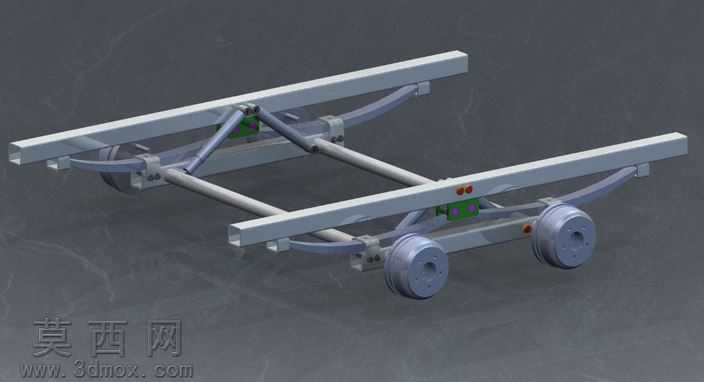

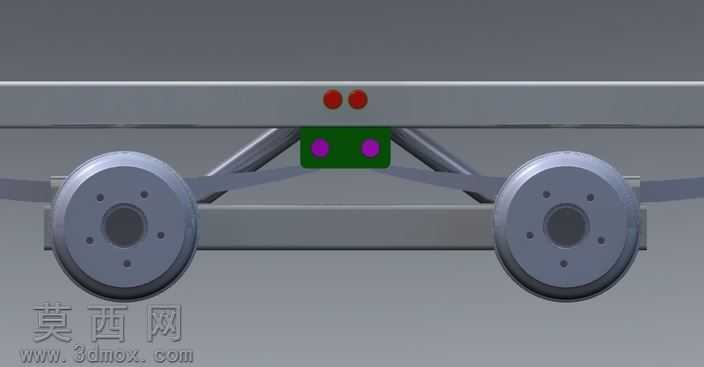

本作品为挂车悬挂底盘的三维参数化建模成果，建模过程中严格遵循机械设计的装配逻辑，对底盘的各组成部件进行了1:1比例的精准还原。整体建模以对称式布局为核心框架，首先完成两根平行布置的车桥主体建模，车桥两端预留轮毂安装定位基准，轮毂与轮辋部件采用同轴约束完成装配，还原行走部件的转动自由度关系。悬挂部分采用钢板弹簧弹性元件结构，建模时逐片还原钢板弹簧的叠层结构，通过吊耳、销轴类连接件完成钢板弹簧与车桥、上部纵梁的装配约束，准确还原悬挂系统的受力传递路径，同时预留减震部件的安装位，还原实车的缓冲减震结构逻辑。上部承载纵梁采用等截面长梁结构建模，两根纵梁平行布置，通过横向连接杆件完成刚性连接，形成稳定的框架式承载基底，横向杆件与纵梁的连接位置严格匹配悬挂部件的安装点位，保证整体结构的受力合理性。建模过程中对所有连接部位的配合公差进行了模拟还原，销轴类部件与安装孔采用间隙配合约束，焊接类连接部位采用刚性绑定约束，完整呈现底盘各部件的装配关系。材质渲染阶段，对金属结构件赋予哑光钢材材质，钢板弹簧部件赋予弹簧钢专属材质，轮毂部件赋予铸铁哑光材质，通过光影渲染突出各部件的结构轮廓与装配层次，清晰展示底盘的整体构造。设计思路上以易制造、低成本为核心导向，充分利用结构对称性减少非标零部件数量，通用化的部件设计可有效降低生产制造环节的开模与加工成本，对称式的受力结构也能提升底盘行驶过程中的稳定性，减少偏载带来的结构损耗，整体结构简洁紧凑，无冗余设计部件，所有结构均服务于承载与行走的核心功能，可用于挂车结构教学、改装设计参考以及相关零部件的选型验证。
