带保险丝小型工频变压器三维结构设计

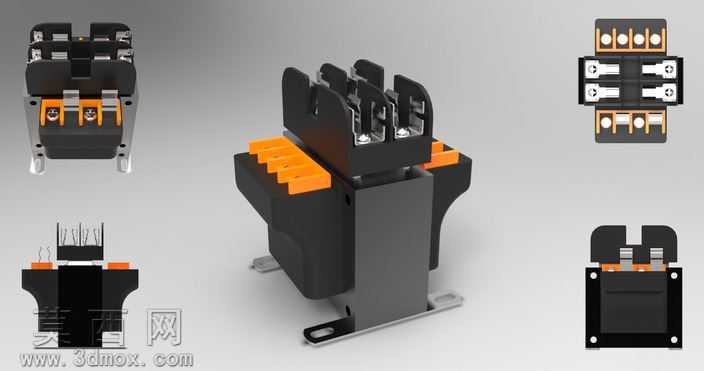

本作品为集成小型类保险丝与类CC保险丝的50/60Hz工频变压器三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循低压电气元件的实际生产尺寸规范，对变压器的每一处结构细节都做了1:1还原。模型主体分为铁芯、绕组骨架、接线端子组件、保险丝安装座、固定安装脚五个核心部分，建模时先通过拉伸凸台命令构建硅钢片叠压而成的铁芯基体，对铁芯的安装固定脚做了圆角过渡处理，还原实际产品的冲压折弯结构，避免尖锐棱角带来的装配干涉问题。绕组骨架部分采用绝缘工程塑料材质设定，建模时通过抽壳命令构建骨架的绕线腔体，预留绕组的出线槽位，同时在骨架顶部设计了多组带橙色绝缘护罩的接线端子，端子的金属导电片采用单独的零件建模，还原端子的压线螺丝结构、接线卡位细节，橙色护罩部分做了卡扣结构设计，还原实际产品中护罩与骨架的卡合装配关系。保险丝安装座集成在变压器主体侧面，建模时还原了保险丝的插拔腔体、触点弹片结构，以及对应接线端的标识结构，可直观看到保险丝与变压器绕组的电路连接路径。渲染阶段采用Keyshot完成材质与场景搭建，铁芯部分赋予冷轧硅钢片的哑光深灰金属材质，还原叠压铁芯的层叠质感；绕组骨架与绝缘护罩分别赋予黑色阻燃ABS与橙色耐温PA66塑料材质，调整材质的粗糙度参数还原工程塑料的哑光磨砂质感；接线端子的金属部分赋予镀镍金属材质，还原导电件的金属光泽；安装脚部分赋予镀锌钢板材质，还原五金冲压件的细微金属纹理。场景采用柔和的影棚布光，通过多角度的渲染视图展示变压器的正面接线结构、侧面保险丝安装结构、底部安装固定结构、背部出线结构，同时通过爆炸视图方向的分视角展示，清晰呈现各组件的装配关系与配合间隙。设计过程中充分考虑了该类变压器的实际应用场景，对安装脚的开孔位置、接线端子的间距、保险丝座的插拔空间都做了符合安规要求的尺寸校验，模型可直接用于低压电气柜的布局装配设计、电气元件选型展示、产品结构教学演示等场景，所有特征均保留建模参数，可根据实际功率需求调整铁芯尺寸、绕组参数、端子数量，适配不同的低压供电电路设计需求。
