20/0.4kV转塔中心输变电设施三维设计

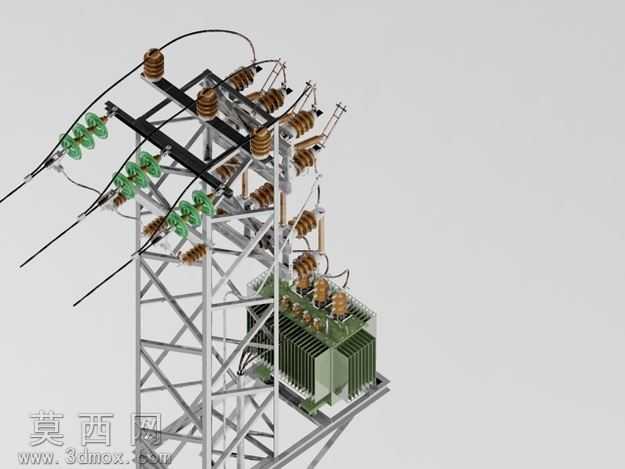

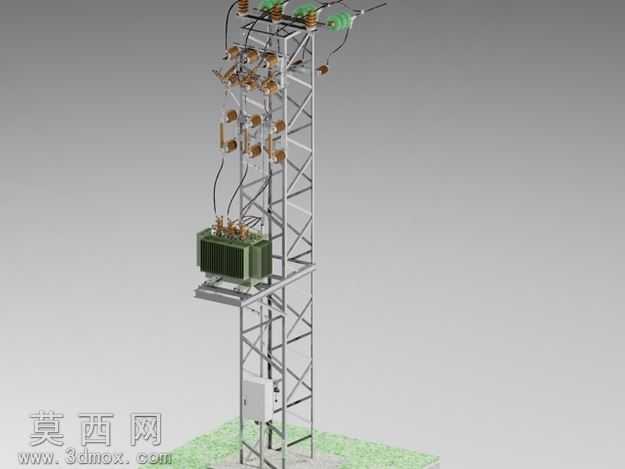

本作品为20/0.4kV电压等级转塔中心输变电设施的三维建模成果，建模过程中严格遵循户外杆上变电台区的实际工程构造逻辑，先以桁架结构建模思路搭建格构式输电杆塔主体，通过等边角钢构件的参数化排布、交叉腹杆的精准拼接，还原杆塔的承重结构形态，确保每一处横担、斜撑的连接位置都符合电力设施安装规范，杆塔整体的高宽比例、构件间距均参考实际台区设计参数设置，保证结构的合理性与还原度。在高压侧构件建模阶段，逐一完成柱式绝缘子、跌落式熔断器、高压引线、避雷器等部件的建模，绝缘子的伞裙结构做了分层曲面处理，还原瓷质构件的外形特征，跌落式熔断器的熔管、触头、操作环等细节都做了精细化刻画，高压引线按照实际布线走向做了柔性线缆的曲率调整，避免生硬的直线连接，还原户外布线的自然垂坠与跨接形态。变压器本体建模阶段，对箱体散热片做了等距阵列处理，还原片式散热结构的排列特征，油箱顶盖的高低压套管、油位计、分接开关等附件都按照实际位置逐一布置，低压侧出线的母线排、接线端子也做了对应建模，清晰呈现高低压侧的接线区分。材质与渲染环节，为杆塔钢结构赋予热镀锌金属材质，调整粗糙度参数还原镀锌层的亚光金属质感，绝缘子赋予半透明瓷质材质，添加轻微的反光效果模拟瓷件的釉面特征，变压器箱体赋予深灰绿色涂装材质，散热片做了细微的色差处理模拟长期户外使用的质感，引线部分赋予黑色橡胶绝缘材质，通过材质区分清晰呈现不同部件的属性。渲染阶段采用柔和的均匀布光，避免过强的阴影遮挡结构细节，多角度展示杆塔整体架构、高压侧布置、变压器安装位置、低压出线走向等核心结构，清晰呈现转塔中心作为20kV转0.4kV电压转换节点的整体布局，可用于电力施工交底、台区结构认知、输变电设施科普等场景的可视化参考，建模过程中对各部件的安装位置、连接关系都做了严谨的校验，确保三维模型与实际工程设施的构造逻辑一致，无结构错位、部件缺失的问题。
