Sealite90度直角弯管接头设计

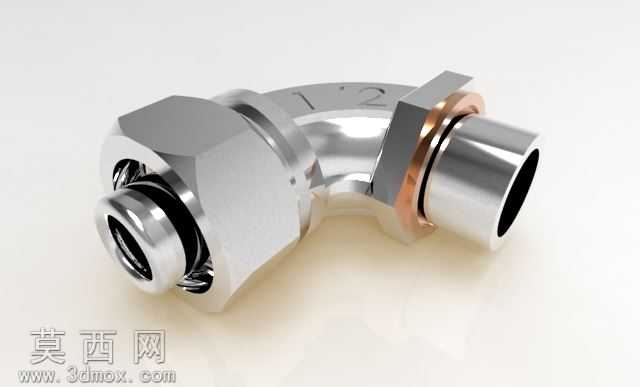

本作品为90度直角弯管接头的三维设计成果，建模阶段依托三维参数化设计逻辑完成，首先梳理接头的功能结构组成：一端为卡套式锁紧连接结构，另一端为直插式管路对接端，中间为90度弯折的流体通道主体。建模时先绘制各段管路的中心轴线作为基准，通过旋转特征生成接头的主体基体，再针对锁紧端的六角拧动结构采用拉伸切除方式构建六方轮廓，保证扳手拧动时的受力面尺寸符合五金管件的通用装配公差要求。卡套锁紧区域的密封槽结构通过环形切除特征完成，槽体的深度、宽度参数匹配标准密封胶圈的安装尺寸，确保装配后可实现可靠的流体密封效果。弯折部位采用等曲率圆角过渡处理，既避免管路内部流体流动时出现直角涡流阻力，也消除金属件应力集中的结构缺陷，提升接头的承压使用寿命。材质设计上针对接头的金属属性，赋予抛光不锈钢材质参数，调整材质的反射率、粗糙度数值，模拟金属管件经精密机加工后的亮面金属质感，对接头部位的铜质密封垫片单独赋予紫铜材质，通过调整材质的漫反射颜色与金属度参数，区分不同构件的材质差异。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，勾勒接头的金属轮廓高光，辅助光源补亮暗部结构细节，避免锁紧槽、六方棱边等细节区域出现死黑，最终渲染效果清晰呈现接头的结构细节与金属质感。设计过程中严格遵循管路连接件的通用尺寸规范，各连接端的管径、螺纹配合尺寸、密封位尺寸均参考行业通用标准设定，保证模型可直接用于管路装配模拟、产品展示等场景，弯折处的壁厚均匀性经过结构校验，满足常规流体输送工况下的强度要求，锁紧螺母与接头主体的配合间隙预留合理，可模拟实际装配时的拧动行程，避免出现结构干涉问题。
