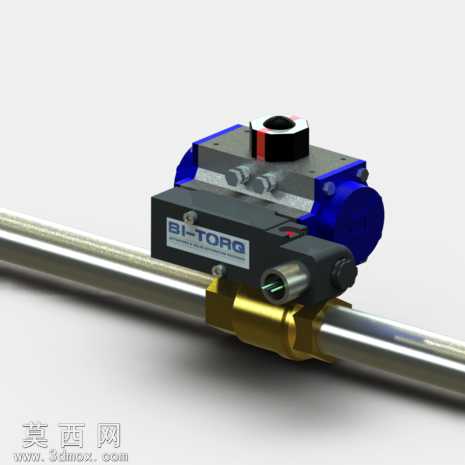

Bi-Torq气动驱动球阀三维设计作品

本作品为Bi-Torq品牌气动驱动球阀的三维参数化建模成果，建模过程严格遵循气动球阀的实际工业设计规范，完整还原了产品的全部结构细节。建模阶段首先梳理产品的装配逻辑，将整体结构拆分为气动执行机构、阀体连接段、金属管路、密封组件四大核心模块，在三维建模环境中逐一对各零件进行特征构建：针对上部的气动执行单元，先绘制主体壳体的拉伸轮廓，通过切除、倒角、阵列等特征还原壳体上的安装螺孔、气路接口、状态指示端盖结构，对执行器表面的品牌标识采用包覆特征实现，还原真实产品的外观细节；执行器侧部的端盖、调节旋钮等小零件，通过旋转、扫描特征完成曲面构建，保证零件间的装配间隙符合实际公差要求。中部的阀体与连接组件部分，针对黄铜材质的阀体接头，采用旋转特征构建流道与外轮廓，通过螺纹扫描还原连接螺纹结构，保证与上下金属管路的装配匹配度；金属管路部分采用薄壁拉伸特征构建，还原不锈钢管材的光滑外壁与均匀壁厚特征。材质与渲染阶段，针对不同零件的物理属性分别赋予对应材质：气动执行器主体壳体赋予哑光工程塑料材质，调整粗糙度参数还原工业塑料的磨砂质感；侧部端盖赋予深蓝色烤漆金属材质，模拟铸铝端盖的漆面效果；黄铜阀体接头赋予抛光黄铜材质，调整金属反射参数还原铜材的暖金色金属光泽；不锈钢管路赋予高抛光不锈钢材质，添加细微的环境反射效果还原金属管材的真实质感；执行器顶部的状态指示盖添加红黑分色材质，还原产品的状态标识设计。整体装配过程严格按照实际产品的装配顺序添加配合约束，保证执行器与阀体的同轴度、阀体与管路的连接密封性，所有可活动部件预留合理的运动间隙，还原气动球阀的真实动作逻辑。设计过程中充分考虑工业产品的实用性与外观协调性，各零件的比例、安装位置完全参照实物样本测绘数据，既保证了模型的结构准确性，也通过渲染参数调整呈现出真实的工业产品视觉效果，可用于产品展示、结构教学、管路系统装配模拟等多个场景。
