WILO自吸式离心水泵结构设计方案

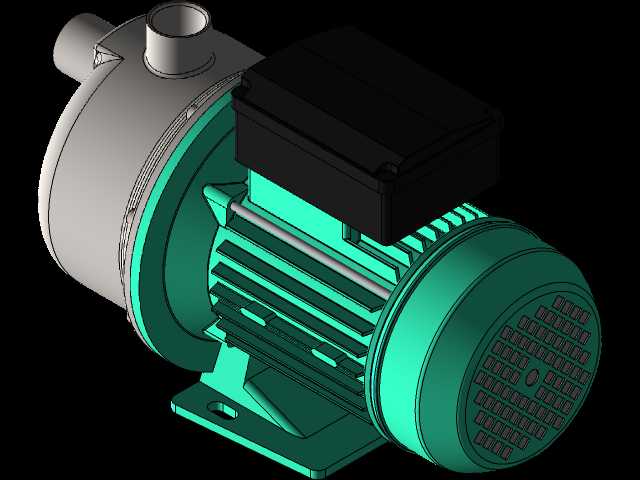

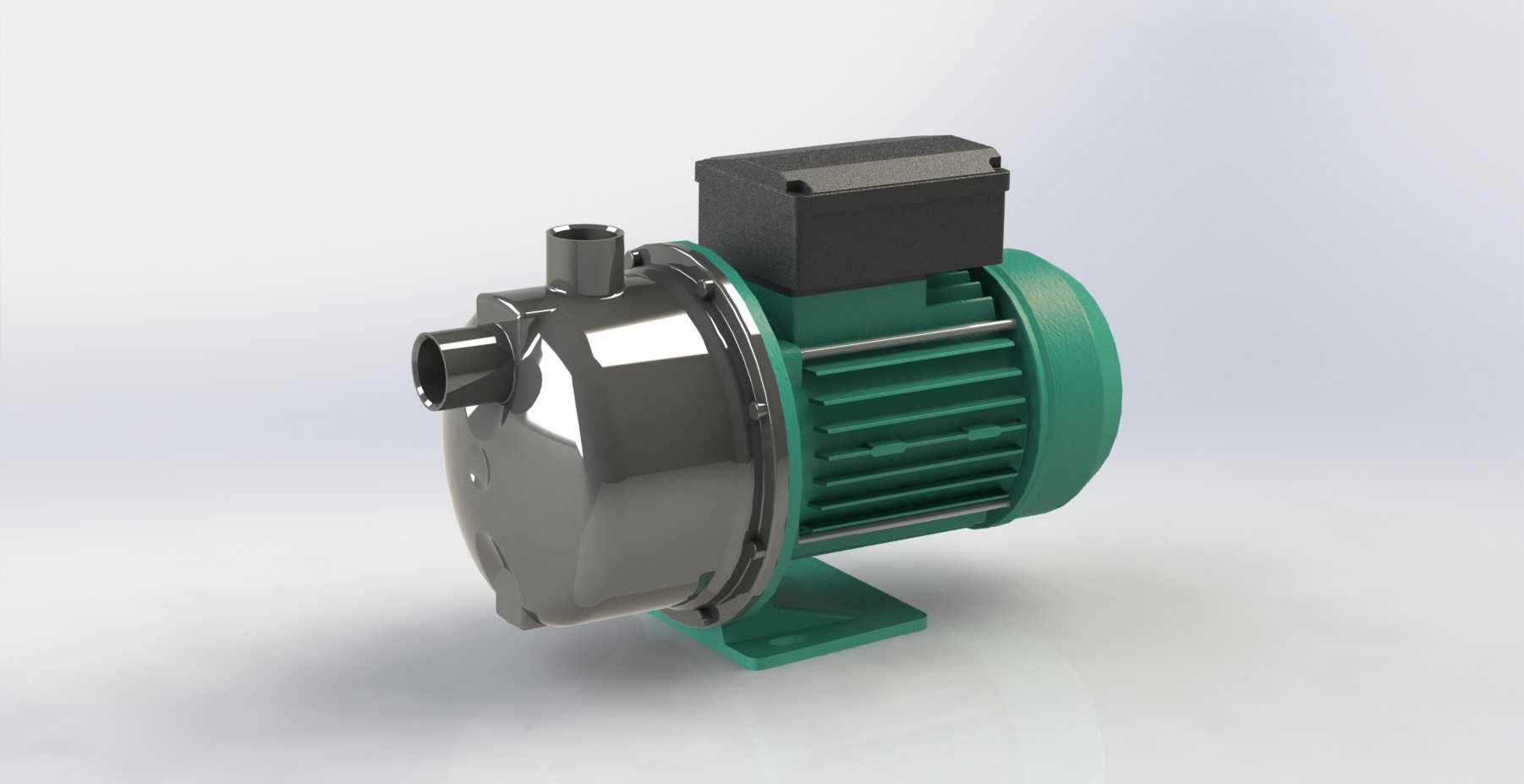

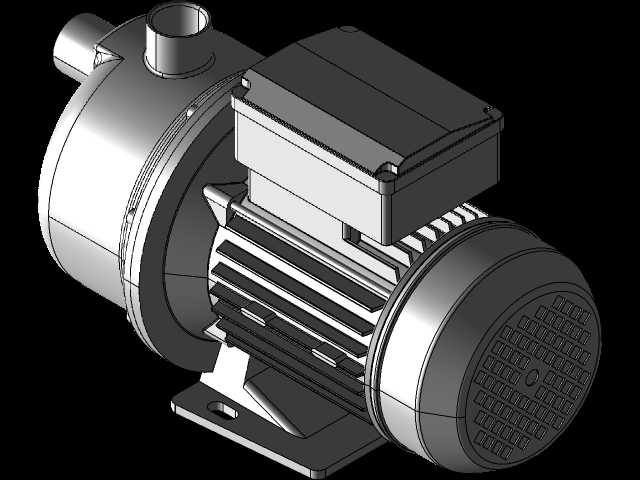

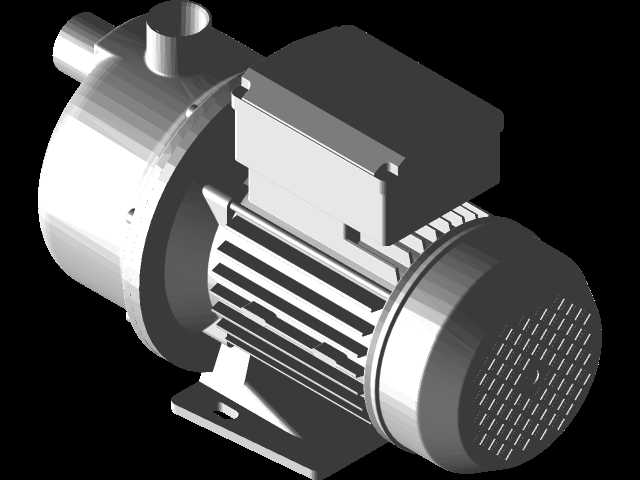

这款自吸式离心泵主要面向民用给排水、小型工业流体输送、暖通循环供水等场景设计，可广泛应用于家庭住宅自来水增压、小型园林灌溉、暖通空调系统水循环、小型加工设备冷却供水等工况，能够在无需提前灌引水的条件下完成流体抽吸输送，解决普通离心泵首次启动需灌泵的操作痛点，适配低液位取水、管路存在少量气体的复杂供水场景。从功能特性来看，该泵采用电机与泵体同轴直联的结构设计，泵腔内置自吸回流结构，首次使用完成注液后，后续启动可自动排净吸入管路内的空气完成自吸，无需额外配置引水装置；过流部件采用光滑流道设计，能够有效降低流体输送过程中的水力损失，提升输送效率，同时适配清水及物理化学性质类似于清水的弱腐蚀性流体输送，运行过程中振动小、噪音低，可满足长时间连续运行的工况需求。在设计思路上，整体采用紧凑化集成布局，将接线盒直接集成在电机机壳上方，减少外部走线的冗余结构，泵体与电机的连接端采用标准化法兰对接结构，密封部位采用机械密封设计，可有效避免运行过程中的流体泄漏问题；机壳表面设计有轴向散热筋结构，能够在电机运行过程中增大散热面积，提升连续运行时的散热效率，避免电机过热损坏；底部采用一体式铸造安装脚座，脚座上预留对称的安装固定孔位，可直接通过螺栓固定在混凝土基础或设备安装支架上，安装后整体稳定性强，运行过程中不会出现明显的位移或共振问题。从安装边界来看，该泵的进出口采用内螺纹接口设计，接口尺寸适配常规民用给排水管路标准，安装时无需额外定制变径接头即可快速对接管路；整体外形尺寸紧凑，占用安装空间小，可适配狭小的设备间、管道井等安装场景，安装时需保证泵体水平放置，吸入管路需做好密封避免漏气影响自吸性能，同时预留足够的接线与检修空间，方便后续的日常维护与部件更换。泵体的叶轮采用闭式叶轮结构，运转时动平衡精度高，能够保证流体输出压力稳定，不会出现明显的压力波动，可满足对供水稳定性有一定要求的用水场景。
