简易框架式焊接定位工装夹具

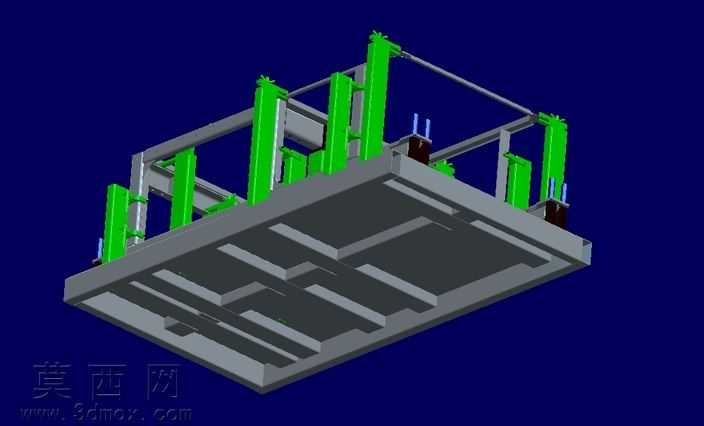

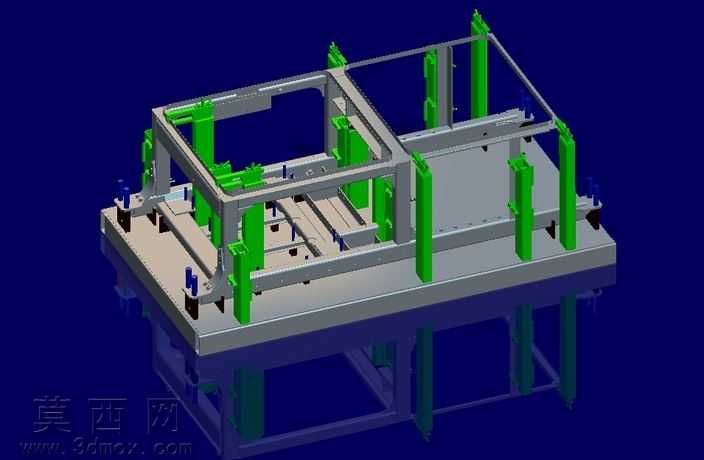

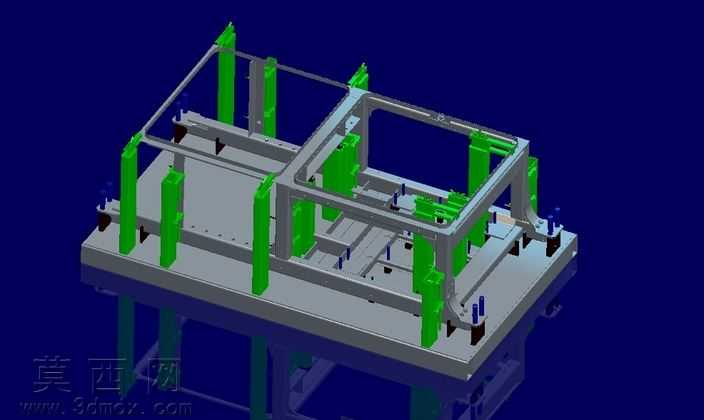

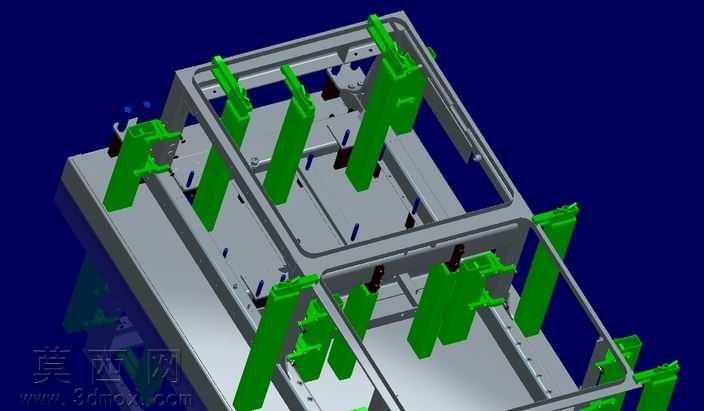

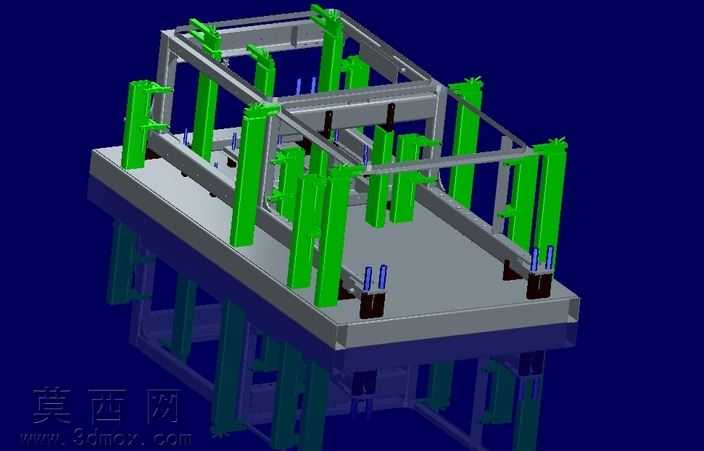

本作品为一款简易框架式焊接夹具三维模型，采用Pro/Engineer Wildfire平台完成全参数化建模，整体建模过程遵循机械工装设计的基准统一原则，以底部安装平板作为全局设计基准，所有功能组件均以该平板的安装孔位、平面度基准为参照进行装配约束，确保模型装配精度符合实际工装的加工装配要求。模型渲染阶段采用工业工装常用的配色方案，将底部安装基座、上层定位框架设置为哑光金属灰材质，模拟Q235钢板焊接加工后的喷砂表面质感，将多组竖向夹紧定位柱设置为醒目的亮绿色工程塑料材质，模拟实际工装中聚氨酯夹紧垫块的外观特征，将端部的定位销、锁紧螺栓设置为发黑金属材质，还原标准紧固件的表面处理效果，整体渲染光影柔和，结构层次清晰，能够直观展示夹具各部件的装配关系与功能分区。从结构设计来看，该夹具采用双层框架式布局，底部为带阵列安装孔的厚重平板基座，为整套工装提供稳定的支撑基础，同时预留的安装孔可实现工装在焊接工作台上的快速固定；上层为矩形管材拼接的定位框架，框架尺寸与待焊接工件的外轮廓精准匹配，可实现待焊接框架类工件的快速轮廓定位；沿基座与框架周边均匀分布的多组绿色竖向夹紧柱，集成了垂直压紧与侧向定位功能，每根夹紧柱底部均设置可调节的安装座，能够根据工件的实际尺寸误差微调夹紧位置，适配一定尺寸范围内的框架类工件焊接作业，端部设置的蓝色定位销组件可实现工件的精准孔位定位，避免焊接过程中工件出现移位偏差。设计思路上，该夹具主打简易实用的定位需求，摒弃了复杂的气动、液压夹紧结构，全部采用手动机械夹紧的结构形式，整体结构零件数量少，加工工艺性好，绝大多数零件可采用常规的板材切割、管材焊接、标准件采购的方式制备，制造成本低廉，维护难度低，能够满足小批量框架类构件的焊接定位需求，可有效降低焊接过程中的工件变形，提升焊接作业的装夹效率，保证焊接成品的尺寸一致性。
