Meinardo山地自行车架三维设计作品

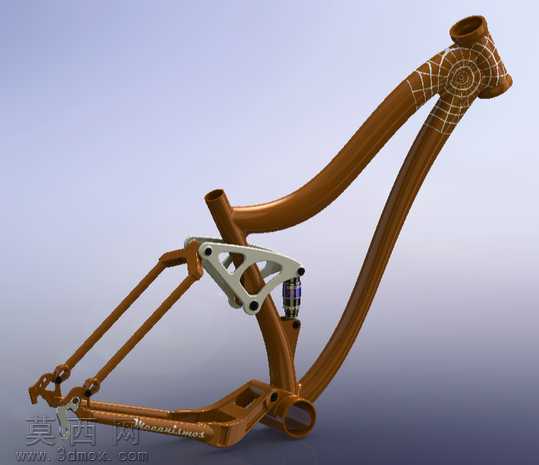

该作品为面向大学项目设计的Meinardo自行车架三维模型，整体采用全避震山地车车架的结构逻辑开展建模工作，建模过程中严格遵循自行车架的工程尺寸规范，对各管件的衔接角度、安装位的同轴度、受力部位的壁厚参数都做了精准的参数化设定。模型构建阶段先以草图绘制各管件的中心走线，通过扫掠命令生成主上管、下管、座管、后下叉、后上叉的基础实体，针对头管、五通、尾钩、后避震安装座等关键受力部位做了局部加厚与结构强化处理，还原了全避震车架的转点结构与避震器安装位，后三角的连杆结构完全按照实际转点的转动逻辑做了装配约束，可直观展示后避震的压缩行程运动轨迹。材质渲染阶段为车架主体赋予了棕褐色金属烤漆材质，调整材质的粗糙度与反射参数模拟真实漆面的细腻光泽，后三角的连杆部件赋予哑光银白金属材质，还原铝合金切削件的磨砂质感，避震器部分分别为弹簧、阻尼调节环、固定衬套赋予对应的金属与橡胶材质，通过环境光与补光的搭配，突出车架管件的曲面流畅度与结构层次感。设计思路上兼顾了山地车架的刚性需求与避震性能，上管采用流畅的弧形走线提升视觉辨识度，头管部位做了补强结构提升转向刚性，五通位置的宽体设计提升踩踏发力的传导效率，后三角的连杆结构经过几何优化，可在避震压缩过程中减少踩踏泄力，整体结构既满足大学项目的设计展示需求，也符合山地自行车架的实际工程设计逻辑，可用于结构展示、设计验证等场景。
