工业翅片式空气换热散热器结构设计

这款翅片式换热设备主要面向工业流体换热场景设计，可广泛应用于工业热水循环系统、工艺空气预热、烘干线热量补给、暖通空调换热单元等场景，作为系统内的核心热量传递部件，承担两种流体之间的热量交换职能，既可以实现热水介质对流通空气的加热升温，也可适配其他换热工况完成冷热流体的热量传递，满足工业生产中稳定、高效的热量置换需求。

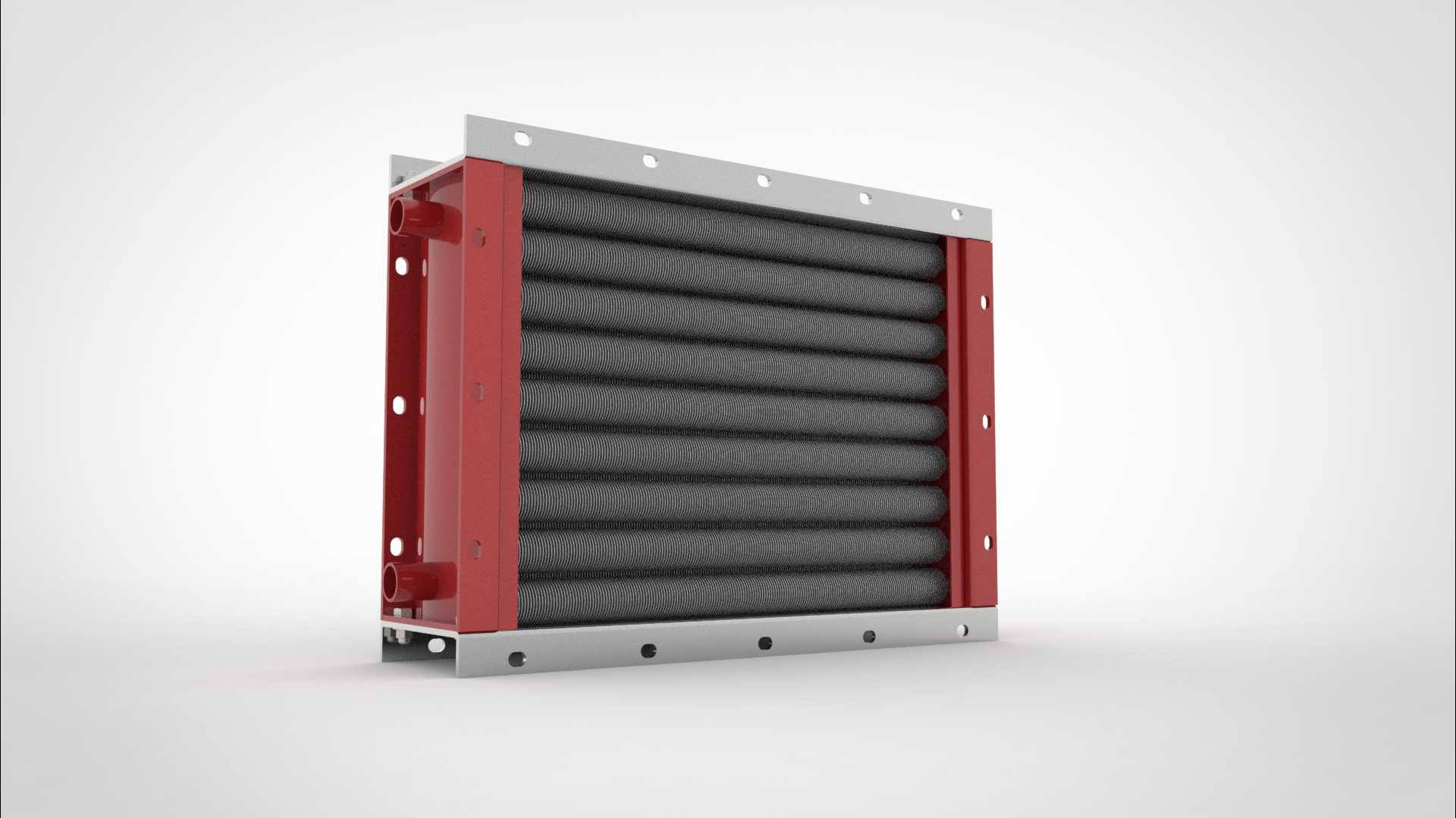

设备核心采用管翅式换热结构，主体由多组平行排布的金属换热排管与密集冲压成型的散热翅片组合而成，换热排管采用耐腐蚀金属材质加工，作为热媒介质的流通通道，管体与翅片采用紧密胀接工艺结合，最大限度降低接触热阻，提升整体导热效率；外部采用带安装孔的金属边框做整体封装，边框板材做了折边强化处理，既可以保护内部脆弱的翅片结构不受外力磕碰变形，也为设备安装提供了可靠的固定点位。边框上的安装孔采用等距排布设计，可适配常规通风管道、设备机架的安装孔位，无需额外定制转接支架即可完成快速装配。

设计过程中重点考量了换热效率与风阻的平衡，翅片采用开窗式冲压结构，在不显著增加通风阻力的前提下，大幅提升空气侧的换热面积，同时扰动空气流通边界层，减少层流换热死区，让流经翅片间隙的空气能够充分与翅片、管壁完成热量交换；换热排管采用多流程排布设计，可根据实际热媒流量、换热量需求灵活调整管程数量，适配不同工况下的介质流速要求，避免因流速过低导致的换热效率下降，或是流速过高带来的阻力损耗过大问题。

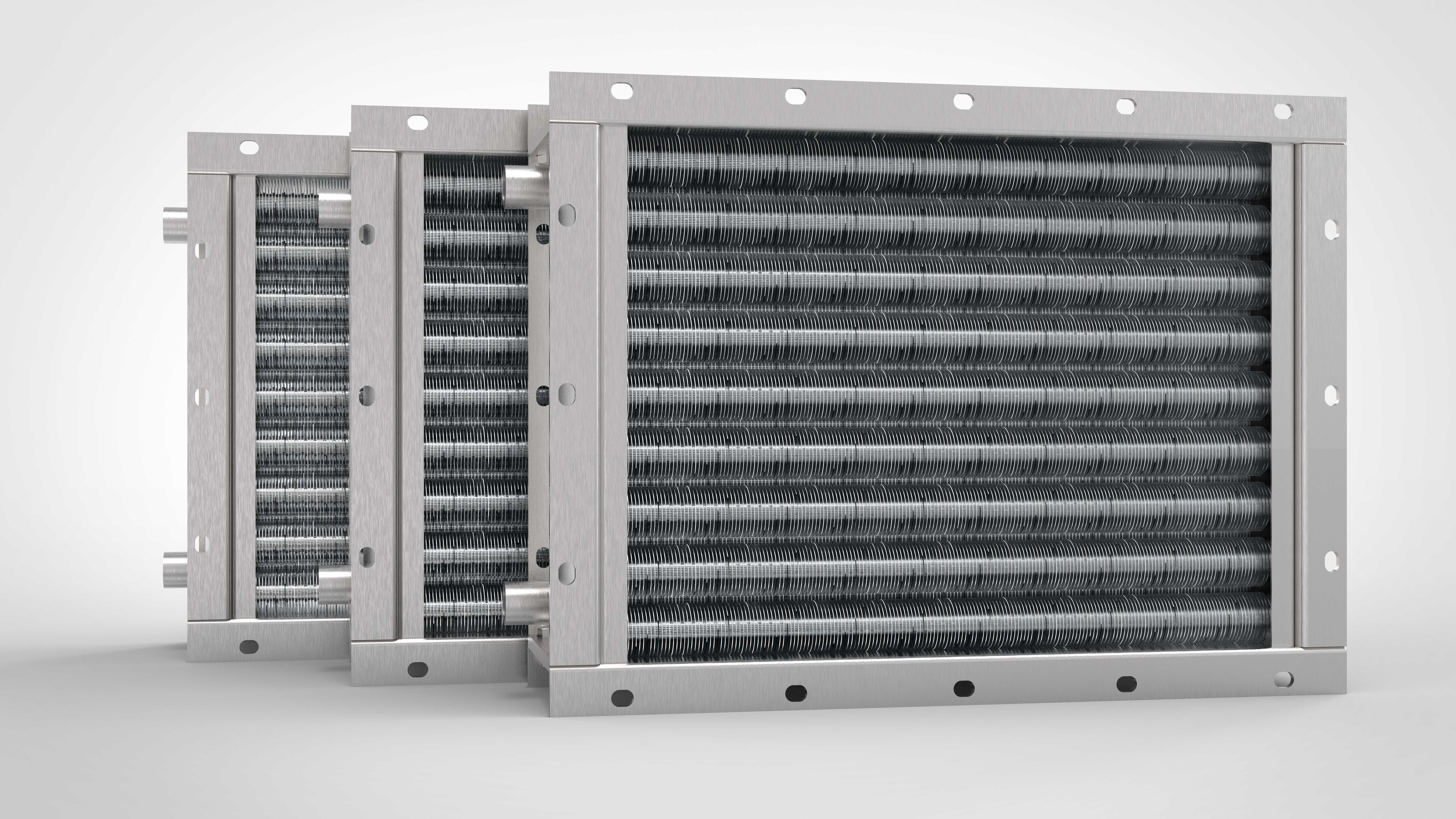

从安装边界来看，设备整体为规整的矩形平板结构，厚度方向尺寸紧凑，可直接嵌入方形通风管道内部安装，边框四周预留的安装孔可配合螺栓、铆钉完成与管道法兰、设备机架的固定，进出水接口设置在设备侧端，接口位置做了加厚处理，可适配标准管螺纹连接，方便现场管路对接，安装时仅需预留侧端管路操作空间即可，无需额外占用过多安装场地。设备整体结构模块化程度高，同系列不同规格的产品可采用并联、串联方式组合使用，灵活适配不同换热量、不同通风截面的使用需求，在工业烘干、车间采暖、工艺温控等场景下都能稳定发挥换热作用，长期运行过程中结构强度可靠，翅片不易倒伏，管体密封性能优异，可有效避免热媒渗漏问题，降低日常运维的工作量。
