工业翅片式空气加热换热装置结构设计

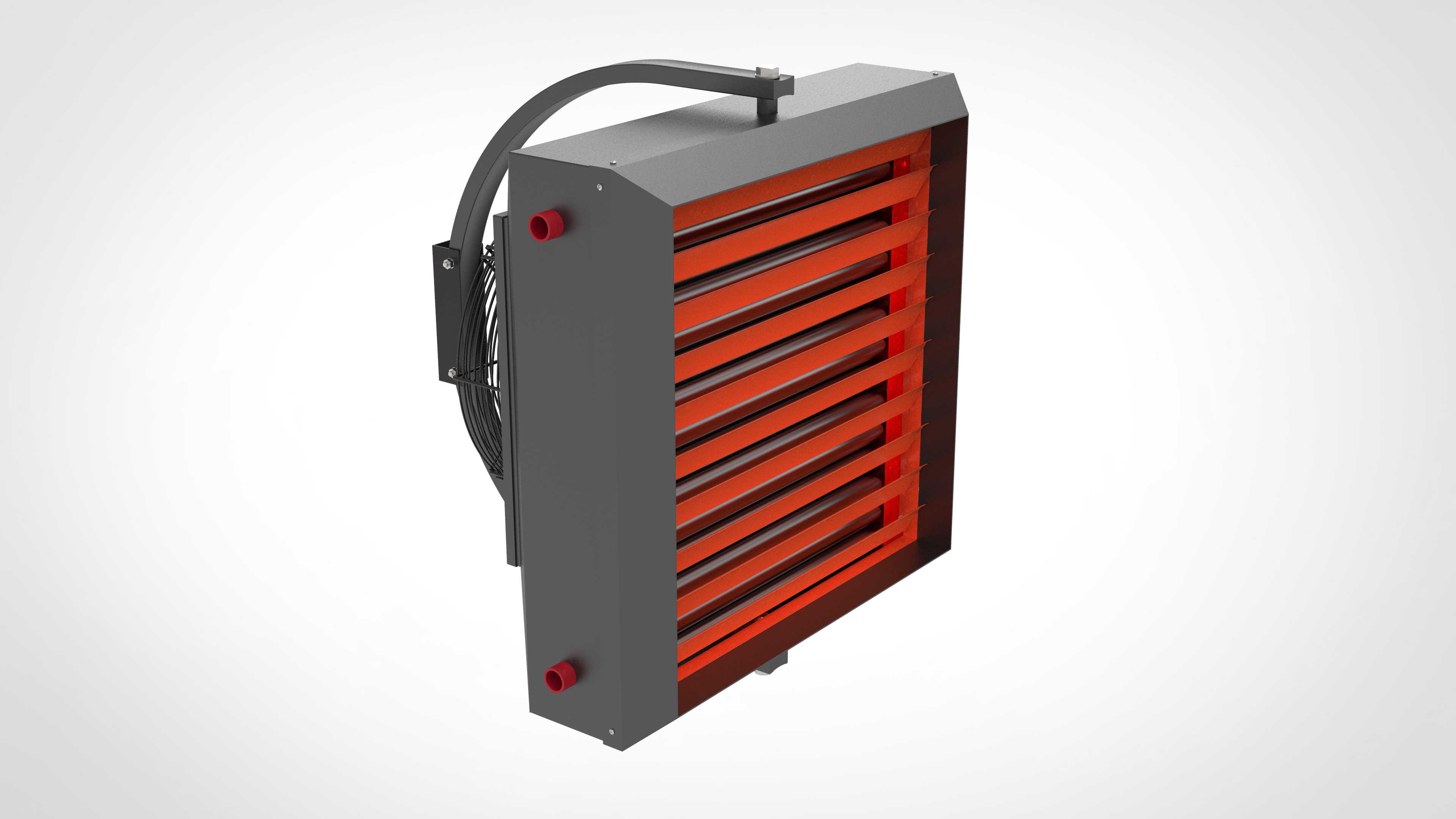

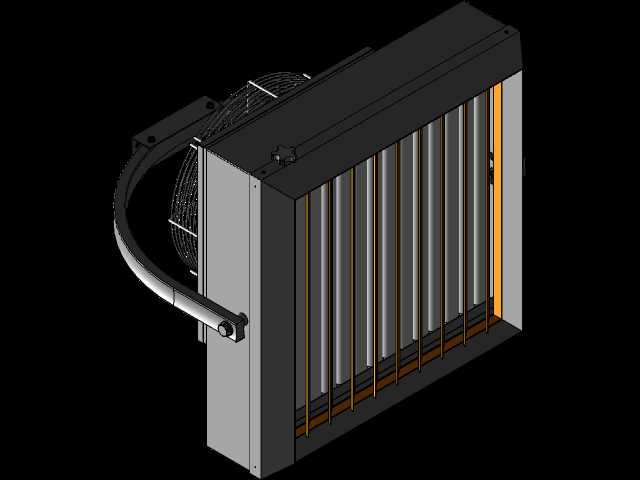

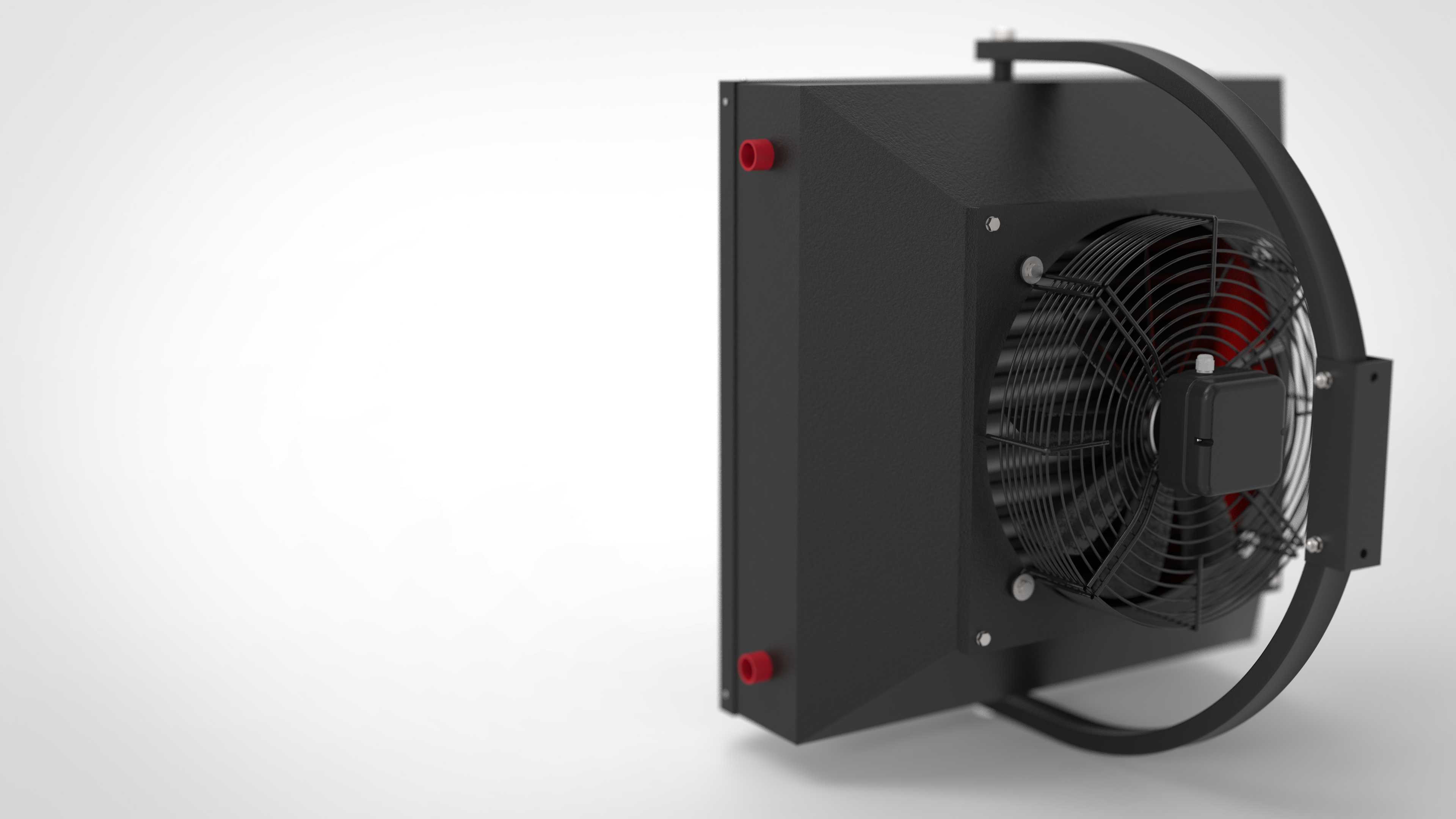

这款空气加热装置主要面向工业厂房冬季采暖、工艺风道空气预热、大型设备舱室恒温保温等场景设计，可独立安装在车间靠墙区域作为采暖热源，也可对接工业通风管道作为预热段组件，为涂装烘干、物料干燥、车间补风等工艺环节提供稳定的热风输出，适配没有集中供暖的工业生产区域，也可用于大型工程车辆、特种作业设备的舱室供暖，在低温环境下保障作业空间温度维持在适宜区间，避免设备管路冻堵、操作人员作业环境温度过低的问题。设备核心采用多排平行排布的翅片式换热芯体结构，换热翅片采用高导热系数的金属材质，通过增大换热接触面积提升热交换效率，热媒可通过侧边预留的两个管路接口接入循环热水或者导热油，热介质在芯体流道内循环时，热量通过金属壁面传导至密集翅片，当空气流经翅片间隙时即可完成快速热交换，输出温度均匀的热风。设备侧边集成的走线结构预留了风机与温控组件的安装位，可根据实际送风需求适配对应功率的轴流风机，强制空气流经换热芯体提升换热效率，外壳采用加厚金属板材折弯焊接成型，外部做耐磨防腐涂装处理，可适应工业车间多粉尘、存在轻微腐蚀气体的复杂使用环境，外壳边角做圆弧过渡处理，避免安装维护过程中出现磕碰划伤的问题。在设计层面，这款装置采用模块化的结构思路，换热芯体、外壳、管路接口、安装固定位均采用独立可拆分的结构设计，后期维护时可单独拆卸换热芯体做清灰除垢处理，无需整体拆解设备，降低运维成本。设备整体为立式薄型长方体结构，背部预留了挂装固定孔位，底部设置有支撑脚，既可以采用壁挂式安装节省车间地面空间，也可以直接落地放置在风道入口或者采暖区域，安装边界适配多数工业厂房的墙体承重要求与风道对接尺寸，侧边的管路接口采用标准管螺纹设计，可直接对接常规工业供热管路，无需额外定制转换接头，设备正面的格栅式出风结构可均匀导流出风，避免局部出风温度过高的问题，同时格栅结构可阻挡大体积杂物进入换热芯体，保护内部翅片结构不受外力磕碰损坏。
