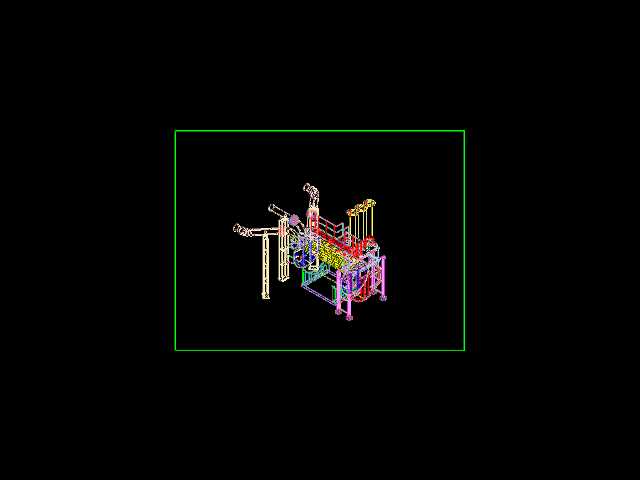

三缸结构工业锅炉三维设计成果

这款三缸结构的锅炉设备，主要面向工业生产供热、商用集中供暖、工艺蒸汽供给等核心应用场景，可适配食品加工、纺织印染、医药生产、楼宇集中采暖等多领域的热能需求，能够稳定输出满足参数要求的高温蒸汽或高温热水，为生产流程、采暖系统提供持续可靠的热源支撑。设备采用三缸分立集成的结构布局，三个缸体分别承担不同的热交换功能，其中前置缸体负责进水预热与初级升温，中部主缸体为核心燃烧换热腔，完成燃料燃烧放热与介质的主要热交换过程，后置缸体承担烟气余热回收与介质稳流输出的作用，通过分缸功能划分，有效提升了整体热交换效率，降低了排烟热损耗，同时减少了单缸体的热负荷集中问题，延长设备整体使用寿命。在设计思路上，这款锅炉充分考量了现场安装与运维的实际需求，管路布局采用分层排布设计，燃料供给管路、介质循环管路、安全泄压管路、烟气排放管路各自独立排布，既避免了不同管路间的干涉问题，也为后期检修维护预留了充足的操作空间；设备整体支撑结构采用型钢焊接框架，所有承重点位均做了加强处理，可适配不同硬化地面的安装要求，无需额外制作复杂的预埋基础，降低现场安装的施工成本与周期。外形尺寸方面，设备整体采用紧凑化布局设计，在保证三缸体换热容积满足额定热功率要求的前提下，尽可能压缩了横向与纵向的安装占用空间，安装边界预留了足够的检修操作距离，设备侧面与墙体或其他周边设备的安全间距满足工业设备安装规范要求，顶部预留了烟气管道对接的安装接口，底部设置了介质进出管路的对接法兰，可直接与现场的循环管路系统快速对接。设备还集成了完整的安全附件安装位，包括压力监测、温度监测、水位监测、超压泄压等组件的预设安装位置，在三维设计阶段就完成了所有组件的干涉校验，确保各安全附件可顺畅安装、精准监测，保障设备运行过程中的安全性与稳定性，避免因结构干涉导致的附件安装错位、监测数据偏差等问题。
