卧式管壳式换热设备三维结构设计

项目分类:换热器 发布时间:2021-12-19 ID:462769
  • 卧式管壳式换热设备三维结构设计
  • 卧式管壳式换热设备三维结构设计
  • 卧式管壳式换热设备三维结构设计

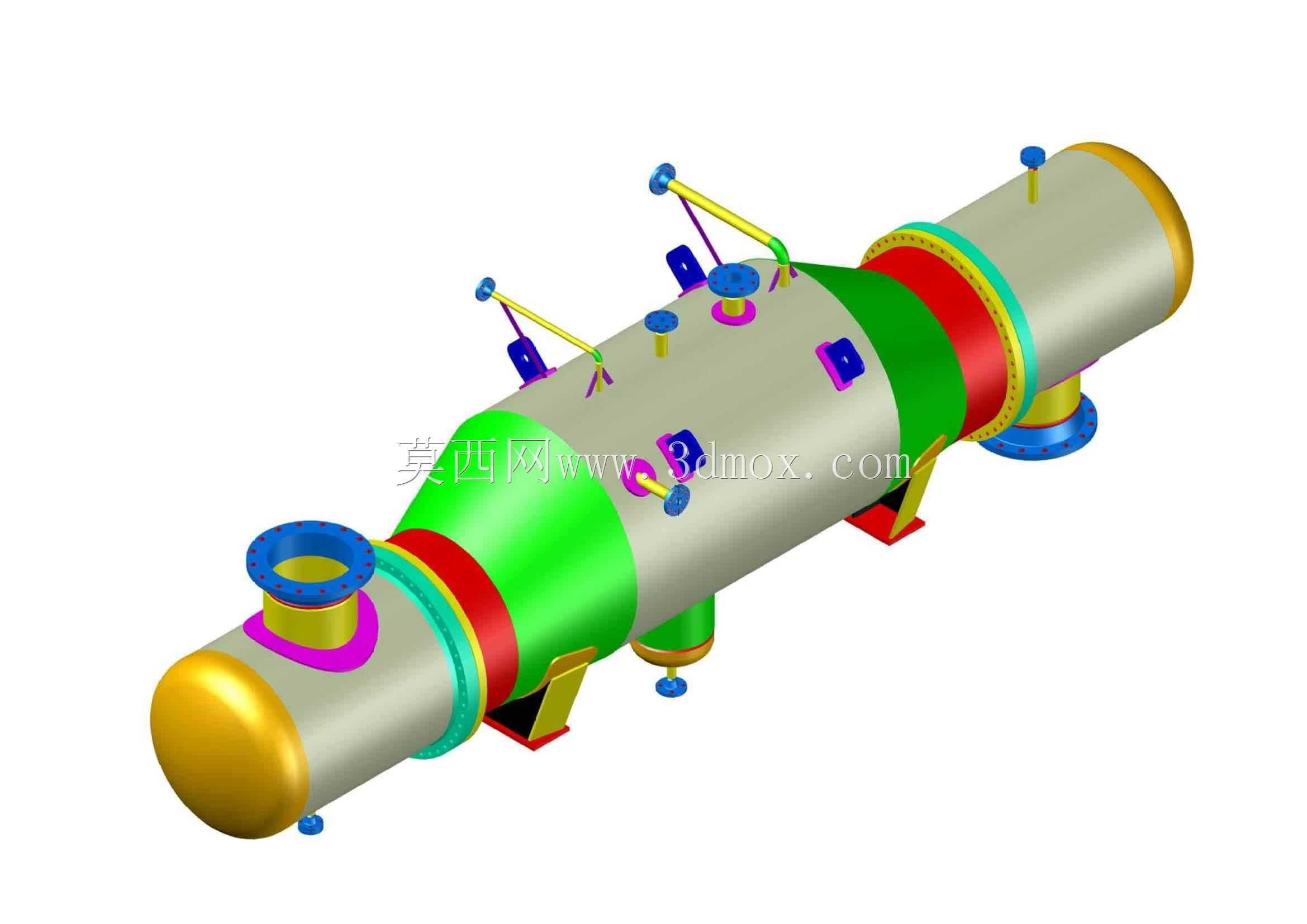

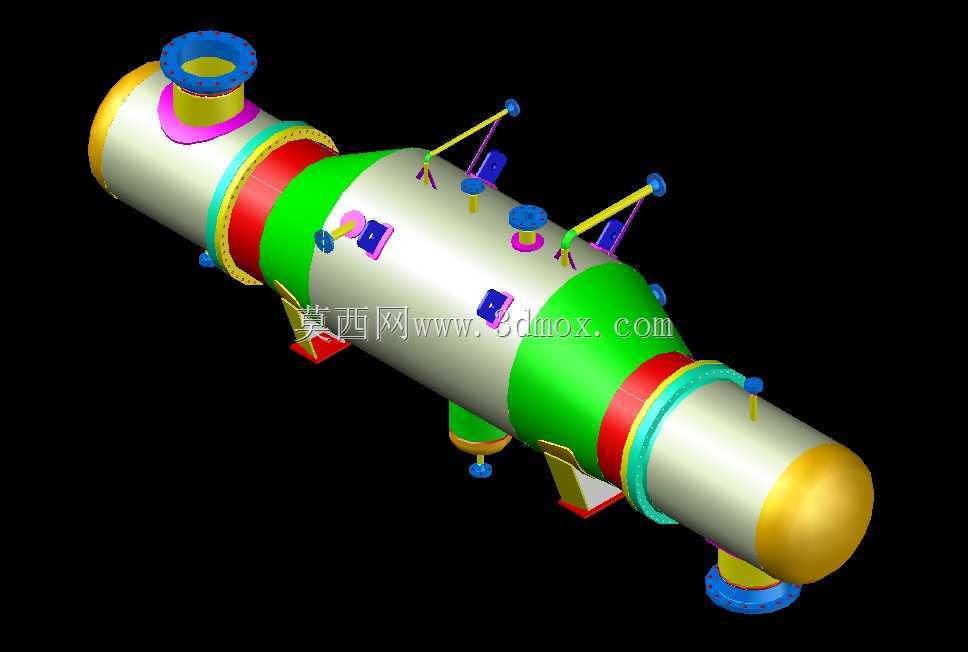

  在化工、能源、暖通、食品加工等诸多工业场景中,管壳式换热器始终是实现不同流体间热量传递的核心通用设备,这套三维结构完整还原了卧式双程管壳换热器的全部装配细节,可直接用于结构校核、安装模拟、教学演示等场景。从实际工程应用来看,这类设备常被布置在工艺装置的管廊侧、换热站房内或者制冷机组的配套单元中,承担着介质冷却、加热、冷凝、余热回收等关键功能,比如在石油炼化的常减压装置中,它可以将高温馏分的热量传递给低温进料,降低加热炉的能耗;在集中供暖系统中,它能隔离一次网高温水与二次网循环水,在完成热量传递的同时保障二次网的水质与压力稳定;在化工反应工段,它可以快速移走反应放热,维持反应器内的温度稳定,避免超温风险。

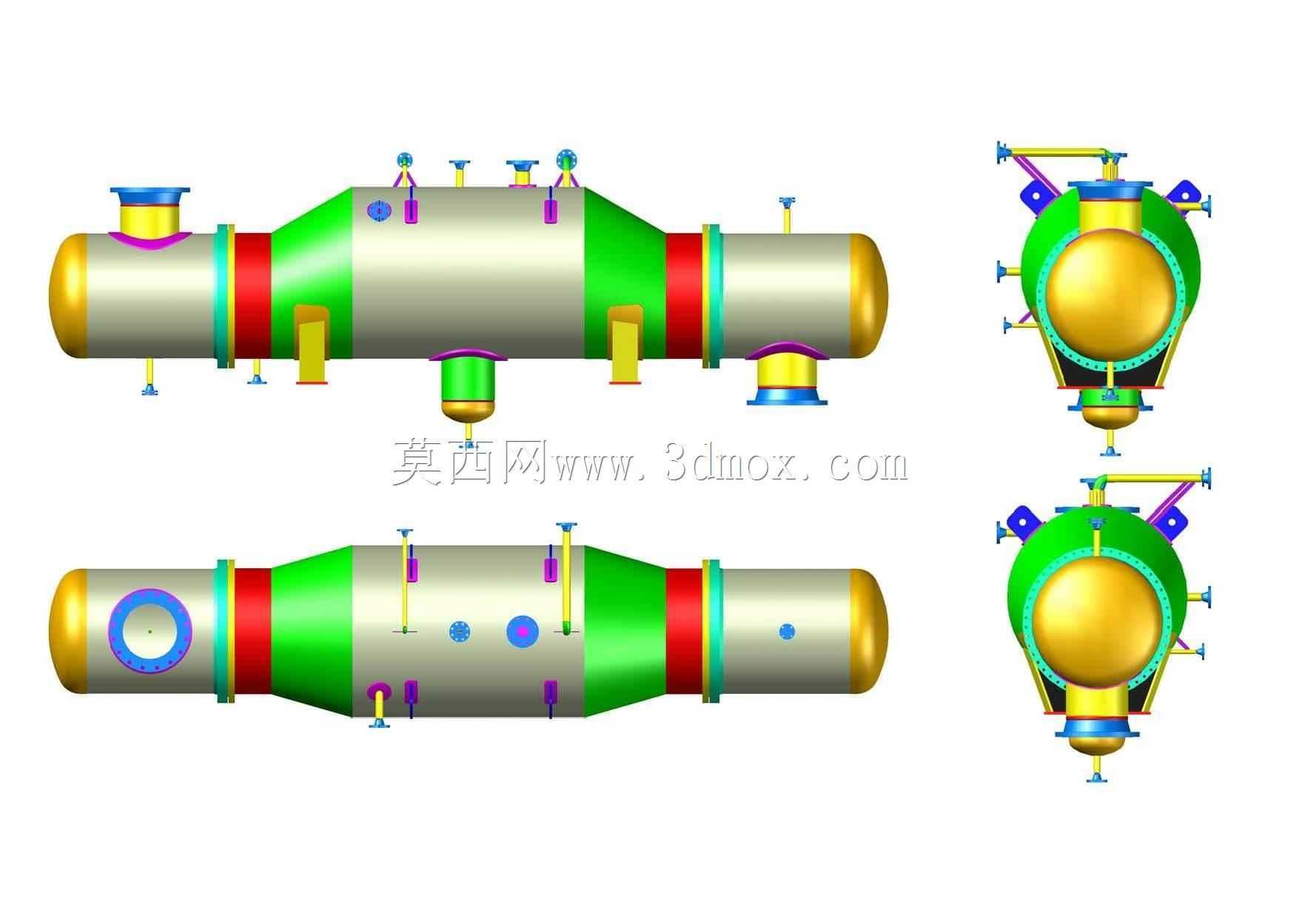

  从结构设计思路来看,这套模型采用了卧式对称布置的双管程结构,壳体两端采用标准椭圆形封头,相比平封头可以在相同承压等级下降低壁厚,减少设备自重,同时封头与管板采用法兰连接结构,方便后期抽芯检修、清理管程结垢。壳程侧设置了多组接管,分别对应壳程介质的进出口、排气口、排液口以及仪表接口,不同口径的接管位置经过排布优化,避免安装时与周边管线、支腿产生干涉,同时兼顾了介质在壳程内的流场分布,减少流动死区,提升整体传热效率。管程侧的分程隔板设置在两端封头内部,将管束分为两个流程,让管程介质可以在管束内往返流动,提升管程介质的流速,从而强化管程侧的对流传热系数,适配管程介质换热系数较低的工况。

  设备的外部支腿采用鞍式支座结构,两个支座分别布置在壳体靠近两端封头的位置,其中一个为固定支座,另一个为滑动支座,可适配设备运行时因温度变化产生的热胀冷缩位移,避免热应力对设备本体、连接管线造成拉扯破坏。支座的底板预留了地脚螺栓安装孔,可直接与基础预埋板或者钢结构支架连接,安装时需要保证两个支座的水平度偏差在规范允许范围内,避免设备倾斜导致壳程介质分布不均、管束受力异常。设备上的各类阀门、仪表接口的位置都做了操作空间预留,比如顶部的排气阀位置预留了足够的扳手操作空间,侧面的温度、压力仪表接口朝向便于巡检人员观察的方向,底部的排液口正对排污沟或者收集管线的位置,减少现场配管的弯折。

  从外形尺寸与安装边界来看,这套设备的整体长度适配常规工业厂房的柱距,壳体直径覆盖了中小处理量的工况需求,两端接管的伸出长度满足法兰安装、螺栓紧固的操作空间要求,设备顶部的最高接管高度满足常规厂房的层高限制,不需要额外做局部加高处理。管束部分的折流板采用弓形结构,折流板间距经过优化,既可以支撑管束避免管子振动,又可以引导壳程介质横向冲刷管束,提升壳程的传热效率,同时折流板上的管孔与换热管采用间隙配合,装配时可保证换热管顺利穿入,后期检修时也可顺利抽出管束。管板与壳体、换热管的连接结构在模型中做了完整还原,可直观展示焊接连接的节点形式,方便设计人员校核管板的厚度、换热管的拉脱力是否满足工况要求。

  在实际选型与结构校核过程中,设计人员可以借助这套三维模型直接提取各部件的尺寸参数,核对不同工况下的接管载荷、支座反力,模拟设备吊装时的吊点位置与受力情况,也可以将模型导入流场分析软件中,模拟不同流量下壳程、管程的介质流动状态,优化折流板间距、接管位置,进一步降低设备的流动阻力,提升传热效率。对于现场安装人员来说,这套模型可以直观展示设备的整体结构、各接口的位置与朝向,提前规划管线走向、支吊架布置,避免现场安装时出现管线碰撞、操作空间不足的问题。对于教学与培训场景,这套完整的装配模型可以帮助新人快速理解管壳式换热器的内部结构、工作原理,清晰区分管程与壳程的介质流向,掌握不同部件的功能与装配关系,相比二维图纸更加直观易懂。
