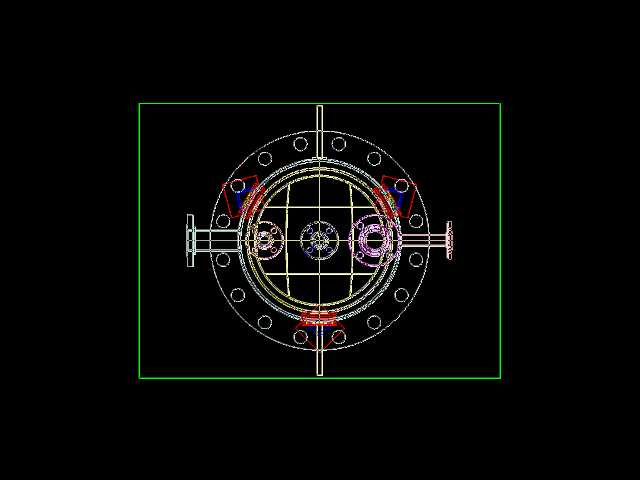

击鼓装置法兰式机械结构设计

该结构采用圆形法兰作为主体安装基座，法兰盘周向均匀布置螺栓过孔，可直接与配套安装面通过紧固件实现刚性连接，安装边界以法兰外圆为基准，周向预留足够的螺栓操作空间，轴向安装尺寸紧凑，可适配狭小的设备内部安装空间。从实际应用场景来看，这类结构多用于演艺设备、民俗展演装置的自动击鼓执行单元，也可适配需要周期性敲击动作的工业物料振打工位，替代人工完成重复性敲击作业，降低长时间重复动作带来的人力损耗。设计过程中优先考虑敲击动作的同步性，法兰两侧对称布置的敲击执行组件，通过内置的传动连杆联动，可保证两侧敲击头动作相位一致，敲击力度均匀，避免单侧施力带来的鼓面偏磨问题。主体法兰采用中空式设计，中心区域预留传动组件安装位，将核心传动结构内嵌于法兰内腔，既可以减少整体结构的占用空间，也能通过法兰本体为内部传动件提供防护，避免外界粉尘、碎屑进入传动副造成卡滞。敲击执行端的行程经过适配调校，可根据鼓面的安装距离调整伸出长度，保证敲击头接触鼓面时的行程处于最优区间，既不会因为行程过短导致敲击力度不足，也不会因为行程过长造成敲击头与鼓面刚性碰撞损坏部件。周向布置的安装孔采用等间距设计，可适配不同角度的安装需求，现场安装时无需额外加工转接板，直接通过对应孔位紧固即可完成装配，降低现场改造的工作量。传动连杆与敲击头的连接部位采用快拆式结构设计，后期维护更换敲击头时无需拆解整个法兰主体，仅需拆卸端部的紧固件即可完成易损件更换，大幅缩短设备维护停机时间。结构整体的受力路径经过优化，敲击动作产生的反作用力可通过法兰盘均匀传递到安装基座，避免局部应力集中造成的结构变形，长期高频敲击作业下仍能保持结构稳定性，传动间隙控制在合理范围内，不会因为长期运行出现动作滞后、敲击点位偏移的问题。
