户外公共区域大型遮阳挡雨伞结构设计

　　这款伞具的结构设计，最初是针对户外餐饮外摆区、城市公园休憩节点这类半开放公共空间的使用需求做的适配，区别于日常手持便携伞，它的核心定位是固定点位的长期遮蔽设施，不需要考虑单人手持的重量平衡，所有结构参数都围绕大覆盖面积、长期户外抗风耐候的目标做调整。从结构逻辑上看，它采用了中心主杆承力的对称放射式伞骨布局，中心主杆作为整伞的核心承力构件，需要承担伞面自重、降雨时的积水荷载以及侧向风载荷的复合作用，所以主杆的截面尺寸做了针对性加强，避免大跨度伞面在阵风作用下出现杆体弯曲失稳的问题。伞骨部分采用多段铰接的放射状排布，从主杆顶部的伞巢节点向外均匀发散，每根主伞骨都搭配了辅助支撑的短骨，短骨一端连接在主伞骨中段，

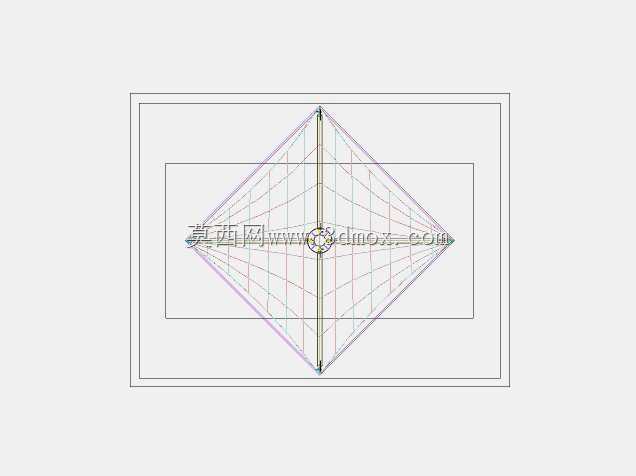

　　另一端连接在主杆上可滑动的滑套节点上，通过滑套沿主杆的上下位移实现伞面的展开与收拢，这种连杆机构的传动比经过反复调校，展开时滑套到位后能形成机械自锁，不需要额外的锁止构件就能维持伞面的张紧状态，收拢时伞骨能顺着主杆方向平行收拢，最大限度缩小收纳后的占用空间，方便非使用季节的存放维护。伞面的轮廓采用正方形对称设计，相比圆形伞面，它能更好地匹配户外方形餐桌、公园方形休憩区的边界，不会出现圆形伞边角覆盖不足的问题，伞面的张紧度通过每根伞骨末端的固定点做微调，避免伞面出现局部凹陷导致降雨时积水兜水，长期积水会额外增加伞骨的荷载，甚至造成伞骨铰接节点的疲劳损坏，所以设计时在伞面各边的中点位置也做了辅助牵拉的结构，让伞面整体保持轻微的锥度，

　　降雨时雨水能顺着伞面边缘快速排走，不会在局部留存。在安装边界上，这款伞具的主杆底部设计了法兰式安装底座，可以通过膨胀螺栓直接固定在硬化的混凝土地面上，也可以搭配配重底座放置在铺装广场的硬化路面上，不需要做复杂的地面预埋施工，适配户外经营场所经常调整外摆布局的需求；伞面完全展开后，覆盖范围的边界距离中心主杆的水平距离经过测算，能完整覆盖4-6人位的户外餐桌，同时伞面下沿距离地面的净空高度做了优化，既保证成年人在伞下活动不会碰头，也不会因为伞面过高导致斜向降雨时雨水飘入遮蔽区域。从实际使用的场景适配来看，它的伞骨铰接节点都做了防松设计，长期反复开合不会出现节点松动导致的伞面歪斜，伞面的拼接缝位置做了压合密封处理，避免雨水从缝线位置渗漏，

　　主杆的表面处理采用了户外耐候的涂层工艺，能适应长期日晒雨淋的使用环境，不会轻易出现锈蚀掉漆的问题。在做三维建模的时候，特意把所有铰接节点的配合间隙都做了还原，不是单纯做外观的曲面建模，每根伞骨的转动角度范围、滑套的行程距离都和实际结构的运动逻辑完全匹配，甚至伞面展开后各伞骨的受力形变余量都做了预留，方便后续做有限元受力分析的时候直接调用模型，不需要再重新调整结构参数。很多商用户外伞在实际使用中容易出现风大时伞面外翻的问题，这款结构在设计时特意调整了主伞骨和短支撑骨的夹角，当伞面受到向上的风力作用时，铰接节点的受力方向会让自锁结构的锁止力进一步增大，而不是像普通伞具那样出现节点脱开锁止导致伞面外翻，这一点是针对户外开阔区域阵风频发的使用场景做的专门优化。另外，伞骨的截面选型也做了平衡，在保证结构强度足够的前提下，尽量选用轻量化的型材截面，减少整伞的自重，让单人就能完成开合操作，不需要额外借助工具，日常维护的时候只需要定期检查铰接节点的润滑情况、紧固底座的固定螺栓就能长期使用，不需要复杂的维保流程。
