化工车间多层钢平台反应设备支撑结构

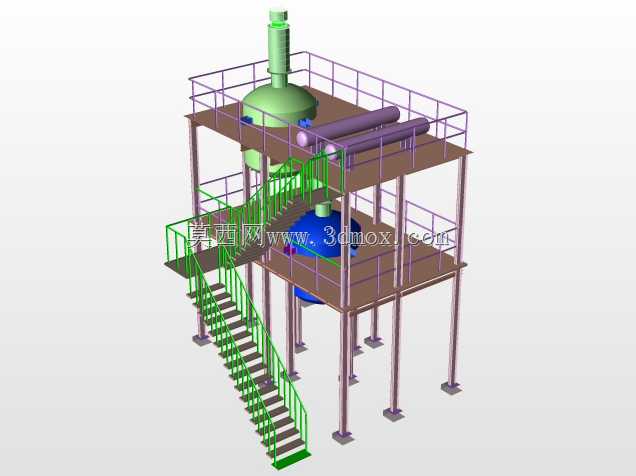

这套支撑结构主要服务于精细化工、医药中间体生产车间的反应工段，用来承载多台立式反应设备及配套工艺管线，解决车间竖向空间利用不足、设备操作面分散的问题。日常生产中，操作人员可通过外置斜梯抵达各层操作面，完成反应釜投料、温度监测、阀门调节、物料取样等常规作业，护栏的设置完全覆盖临边区域，避免高处作业坠落风险，各层平台预留的设备检修空位，也能满足后期设备拆检、配件更换的操作空间需求。

设计阶段首先核算了单台反应釜满载物料后的总载荷，结合动载荷系数确定钢立柱的截面规格与底板预埋尺寸，四根主立柱沿设备布置轮廓均匀排布，每根立柱底部设置方形预埋板，通过地脚螺栓与车间混凝土地面固定，避免设备运行搅拌时产生的振动引发结构偏移。各层平台采用型钢焊接框架搭配花纹钢板铺设，平台边缘预留150mm高的挡水台，防止清洗设备的污水沿平台边缘滴落至下层操作区。

管线布置层面，上层平台侧边预留了管廊支撑位，用来敷设物料输送管、蒸汽加热管、冷却水循环管，管线与反应釜的接口位置完全匹配设备管口方位，减少现场安装时的管线弯折量。斜梯的踏步采用防滑花纹钢板制作，梯段宽度满足单人携带工具通行的需求，梯段两侧设置双道扶手，扶手高度符合工业操作平台的安全规范要求。

从安装边界来看，整套结构的占地轮廓适配常规中小型化工车间的柱网间距，不需要额外破坏车间原有建筑结构，各层平台的标高设置匹配反应釜的进料口、出料口高度，下层平台预留的出料操作空间，能够满足物料接收桶的放置与转运需求，平台与反应釜外壁之间预留的间隙，方便操作人员日常巡检时观察设备外壁的跑冒滴漏情况。结构整体采用螺栓连接加焊接的组合方式，运输时可拆分成立柱、平台段、梯段等部件，现场组装不需要大型吊装设备，适配车间内有限的吊装作业条件。
