撬装式离心泵机组结构设计展示

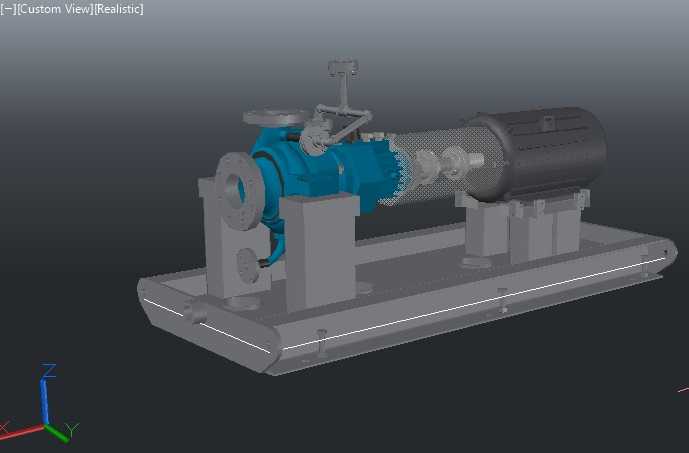

该撬装离心泵机组主要面向石油化工、市政给排水、工业循环水、暖通空调、冶金选矿等多场景的流体输送作业需求，可完成清水、含少量杂质的工艺介质、腐蚀性适配介质的增压与长距离输送任务，相比散件现场组装的泵组，撬装结构能大幅缩减现场安装的施工周期，降低现场管路对接、设备找正的施工难度，适配厂区固定工位安装、野外临时作业站点布设、移动泵站搭建等多种使用场景。整套机组采用一体化撬座承载设计，将离心泵本体、驱动电机、进出口管路组件、调节操作机构、支撑固定结构全部集成在统一的钢制撬座上，撬座预留有标准的地脚安装孔位，现场仅需完成进出口管路对接、动力线路接驳即可投入使用，无需额外搭建独立的设备安装基础，适配不同场地的安装条件。泵体部分采用单级悬臂式离心泵结构，流道设计遵循水力最优原则，叶轮与泵壳的配合间隙经过优化，既保证介质输送过程中的能量转换效率，又兼顾运行过程中的振动控制，泵体进出口采用标准法兰连接结构，可直接对接同通径的工业管路，泵体侧设置有密封冲洗接口，可根据输送介质的特性选配对应的机械密封或填料密封结构，满足无泄漏输送的工况要求。驱动端采用标准卧式电机直联传动结构，泵轴与电机轴通过联轴器实现同轴连接，传动路径短、能量损耗低，联轴器位置设置有可拆卸的防护结构，避免运行过程中异物卷入传动部位，同时方便日常检修时的对中调整与部件更换。撬座采用型钢焊接成型的框架结构，底部设置有连续的支撑边梁，既保证整机组的结构刚性，避免运输、吊装过程中出现结构变形，又能在运行过程中吸收泵组产生的振动，降低振动向安装基础的传递，撬座上对应泵体、电机的位置设置有可调式支撑垫块，可在安装调试时调整设备的水平度，保证泵轴与电机轴的同轴度符合运行要求。进出口管路上集成有手动调节阀门，可在机组运行过程中调整出口开度，控制管路的流量与输出压力，满足不同工况下的参数调节需求，阀门操作位置设置在机组侧面的易操作区域，无需登高或探入设备间隙即可完成操作，兼顾日常操作的便利性与安全性。整套模型完整还原了机组的各部件装配关系、安装边界尺寸，可用于泵组安装方案模拟、管路布局设计、运维检修培训、产品方案展示等场景，能直观呈现撬装泵组的结构组成与安装逻辑，为工程设计、设备选型、施工交底提供直观的三维参考。
