立式剖视结构消防锅炉三维设计模型

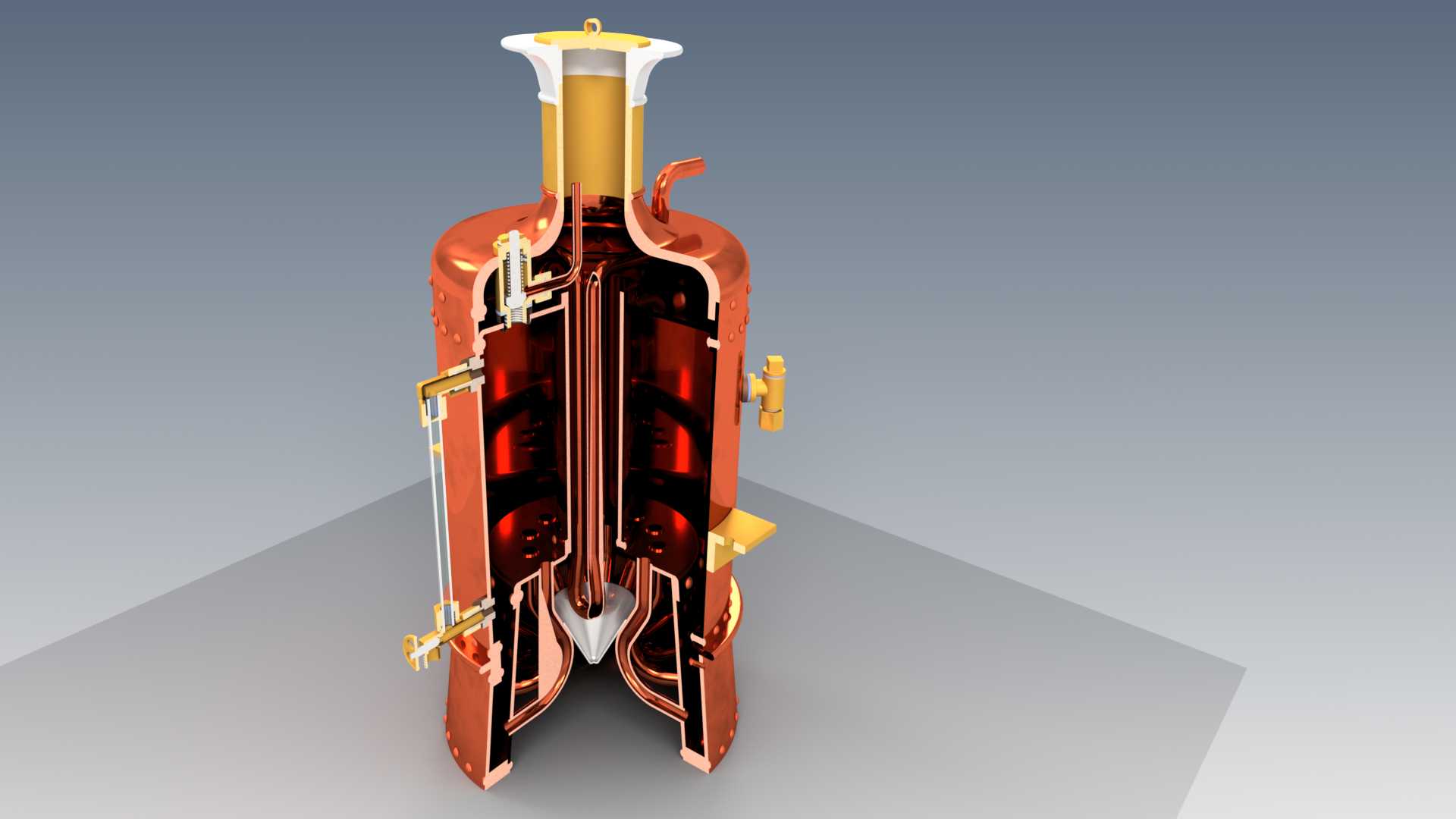

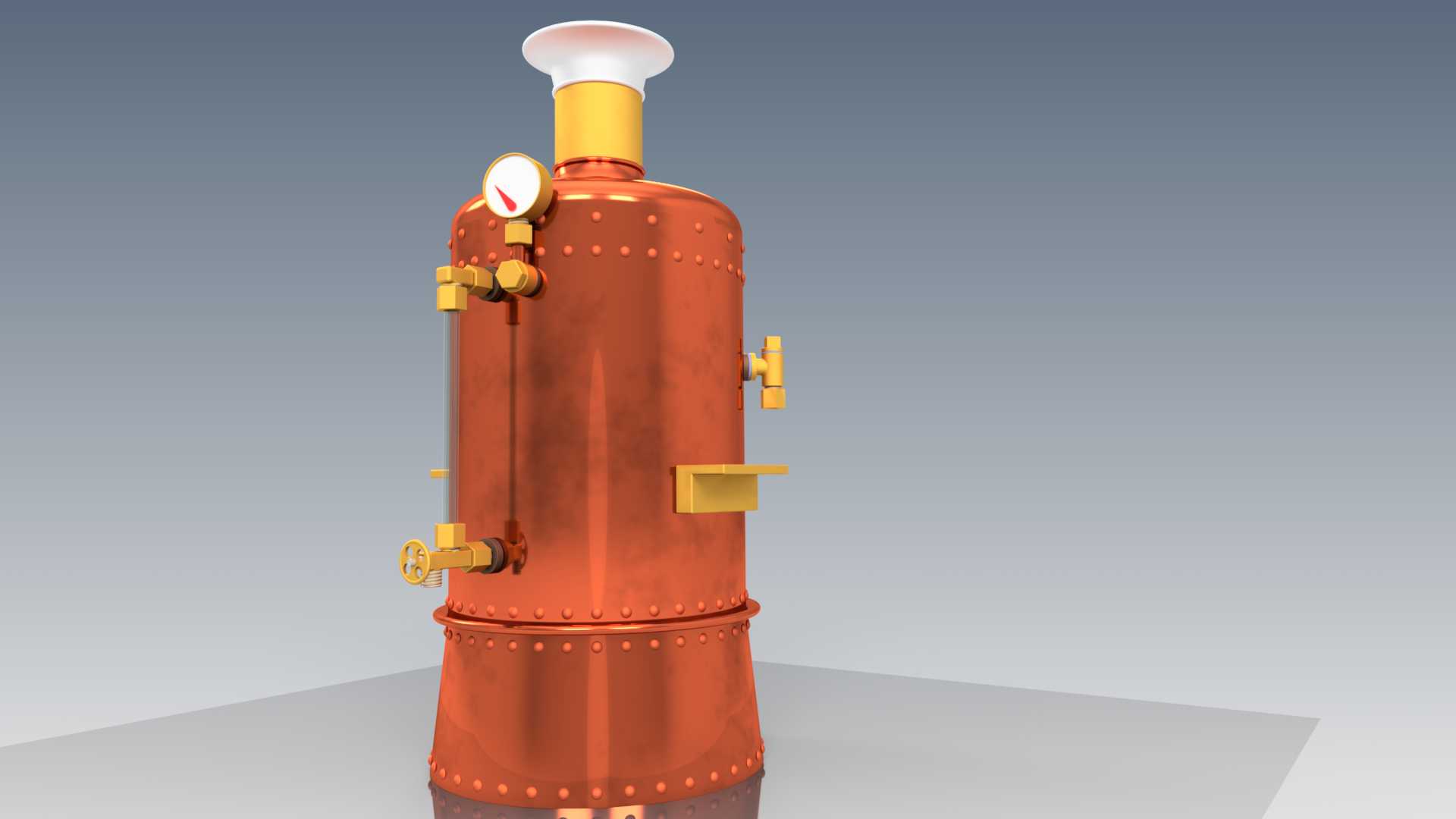

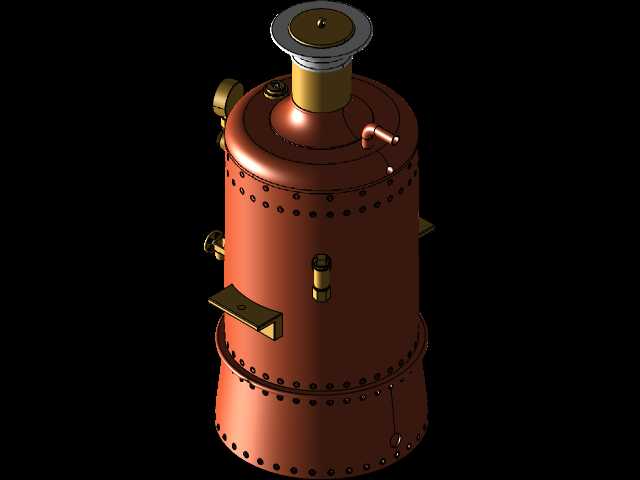

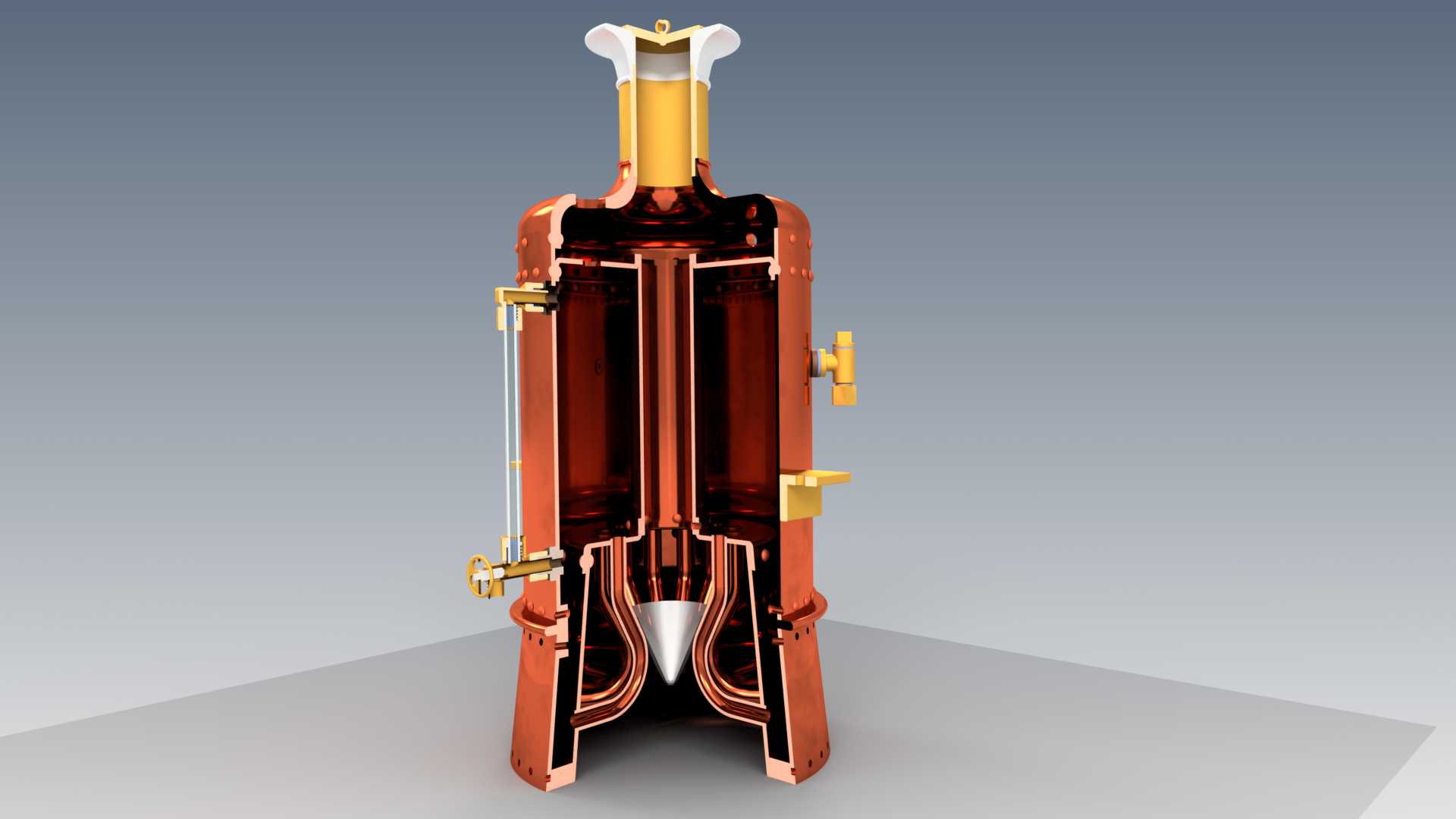

这款立式消防锅炉的三维剖视模型，完整还原了设备内部的流道、换热与承压结构，主要面向消防场景下的应急供汽、小型区域供暖以及消防配套系统的热力供给需求，在小型消防站、厂区消防值守点、老旧社区微型消防站点等场景中，这类锅炉可快速产出稳定蒸汽，既可以为消防防冻设施提供热源，避免冬季消防管路、储水设备冻堵失效，也能在应急作业中提供蒸汽吹扫、小型消杀作业的热力支持，适配小规模场景下的快速热力响应需求。从功能特性来看，该锅炉采用立式筒状承压结构，内部设置多回程换热管束与燃烧室分层结构，剖视视角清晰展现了从顶部烟囱接口、中部燃烧腔、下部集水腔到侧壁管路接口的完整通路，外部配置的多组阀件与液位观测组件，可实现运行过程中的压力调控、液位监测与安全泄放，整体结构紧凑，立式布局大幅缩小了设备的占地投影面积，适合空间有限的小型站点安装布设。在设计思路上，模型采用全剖视的呈现方式，将内部烟管、水套、燃烧室的相对位置完全展现，既可以用于锅炉结构的教学演示，帮助运维人员快速理解设备内部的介质流向与换热逻辑，也能作为安装施工的参考，明确各外部接口的方位与安装预留空间。从安装边界来看，该立式锅炉底部为平整承托结构，安装时需预留底部承重基础的施工空间，侧壁的阀件、管路接口需预留操作与检修的侧向空间，顶部烟囱接口需预留向上的排烟管路布设空间，整体安装无需过大的横向占地，可贴合墙面布设，适配小型站点的有限空间条件，同时内部结构的紧凑设计也减少了设备的热损耗，提升了燃料利用效率，能够在启动后快速达到额定工作参数，满足消防场景下的快速响应要求。模型还原的外部黄铜色阀件、铜质管路与红铜色承压壳体的细节，也清晰区分了不同功能的外部组件，方便运维人员快速识别各操作部件的位置与功能，降低日常巡检与应急操作的识别成本。
