双盘式线缆放线支撑设备结构设计

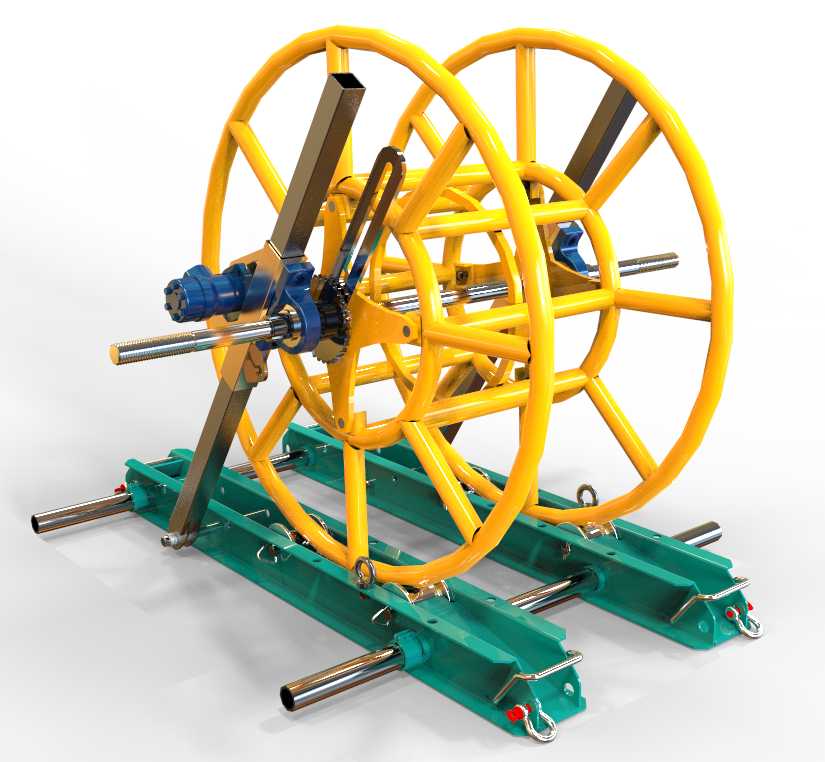

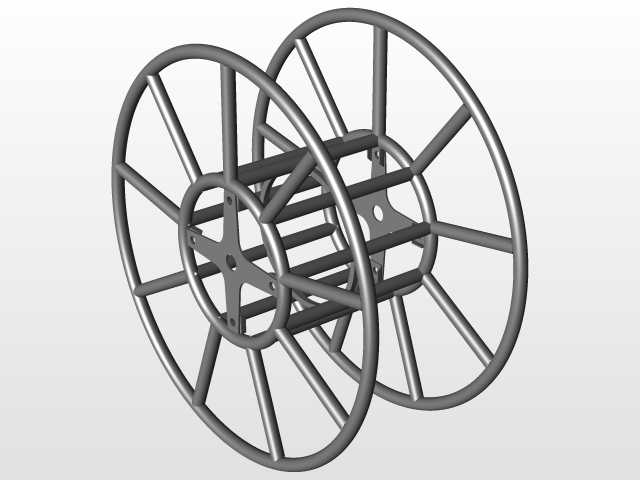

该设备主要面向电力布线、通信线缆敷设、线材加工生产等场景，作为成盘线缆、钢丝绳、软管等卷装物料的开卷支撑载体使用，替代传统人工抬盘放线的作业模式，解决放线过程中线盘跑偏、线缆打扭、张力不均的常见问题，适配户外架空布线、车间线材预处理、工地临时供电布设等多类作业环境，可同时承载两盘同规格或不同规格的卷装物料，满足双线同步敷设或是不同线材切换放线的作业需求。设备整体采用分体组合式结构设计，底部为两组平行布置的重型滑轨式支撑底座，底座采用高强度铸钢材质一体成型，表面做防锈防腐涂装处理，底座上预留多组固定安装孔位，可通过膨胀螺栓与硬质地面固定，也可搭配移动脚轮组件实现场地内快速转场，底座上的横向滑轨可根据不同宽度的线盘尺寸灵活调整支撑跨距，适配直径800mm至1800mm范围内的标准工业线盘安装，单盘额定承载重量可达2吨，满足绝大多数常规工程用线缆盘的承重要求。上部的双盘支撑轮架采用高强度型钢焊接成型，轮辐做圆弧过渡处理避免应力集中，轮架表面喷涂高可见度警示黄漆，在作业现场可起到明显的安全警示作用，避免施工人员误碰转动部件。核心的转轴组件采用调质处理的45号钢加工而成，搭配耐磨铜套与阻尼制动结构，可根据放线速度实时调整转动阻尼，防止线盘因惯性过度转动导致线缆松垮散乱，转轴端部设置快拆锁止机构，更换线盘时无需借助重型工具即可快速完成转轴抽拉与锁止，大幅缩短换盘准备时间。支撑腿采用可折叠式方钢结构，非作业状态下可收拢贴合底座，减少设备整体占用空间，方便运输与仓储堆叠，支撑腿底部设置可调式防滑脚垫，可在不平整的户外作业地面调整设备水平度，保证转动过程中设备整体稳定性，避免运行时出现晃动侧翻风险。设计过程中充分考虑现场作业的实操需求，整体结构无复杂精密部件，日常维护仅需定期对转轴转动部位加注润滑脂即可，无需专业人员进行复杂维保，适配工地、车间等复杂工况下的长期高强度使用需求，设备整体安装边界宽度可在1200mm至2200mm范围内灵活调整，高度方向支撑高度为900mm，符合人工操作的舒适作业高度，无需额外垫高即可顺畅完成放线作业。
