卧式碳钢小型压缩空气储气罐体

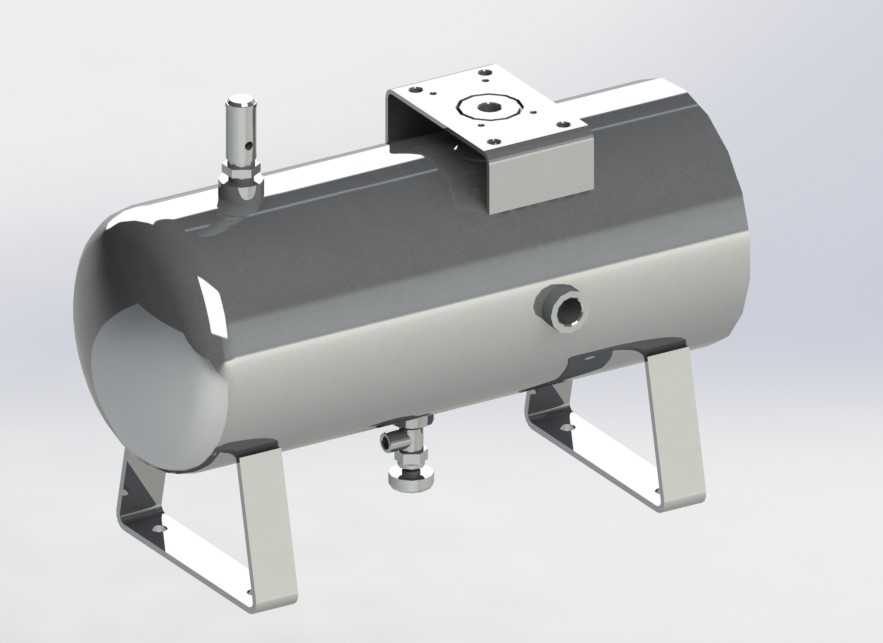

这款卧式碳钢储气罐体是气动系统中不可或缺的稳压储能辅件，主要应用于中小型气动生产线、车间集中供气回路、小型空压机配套系统、实验台气动动力单元等场景，能够在气源输出端起到缓冲压力波动、储存压缩空气、稳定系统工作压力、分离冷凝液态水的作用，避免空压机频繁启停带来的设备损耗，同时保障下游气动元件比如气缸、气动阀、气动工具的供气压力稳定，减少因气压骤变导致的执行元件动作偏差、加工精度不足等问题。罐体采用碳钢材质加工成型，额定容气量适配10L级别的小型供气需求，最大工作压力可覆盖11bar的常规工业气动场景，能够满足多数低压气动回路的储能稳压要求。在设计思路上，整体采用卧式布局搭配双侧折弯成型的支撑脚架，相比立式储罐能够有效降低设备整体重心，在桌面安装、设备机架内置安装、狭小空间布设时具备更好的稳定性，不需要预留过高的竖向安装空间，适配更多紧凑型设备的集成需求。罐体顶部设置带安装法兰的阀组固定位，可直接适配安全阀、压力检测元件的安装，无需额外焊接转接支架；罐体侧面预留侧向接口，可用于接入压力开关、输出供气回路或者排污旁路；罐体底部设置排污阀接口，能够定期排出罐体内积存的冷凝水与杂质，避免积水锈蚀罐体内部、或者随压缩空气进入下游气动元件造成密封件磨损、气路堵塞问题。从安装边界来看，罐体的卧式圆柱主体直径控制在适配小型机架安装的尺寸区间，双侧支撑脚架预留了标准安装孔位，可直接通过螺栓固定在设备安装台面或者机架层板上，顶部阀组安装位的方形法兰采用对称孔位设计，适配常规规格的气动阀件安装，各接口的位置布设充分考虑了外接管路的走线空间，避免安装时出现管路弯折干涉、操作空间不足的问题，罐体表面做了防锈抛光处理，既能够提升罐体的耐腐蚀性能，也便于日常运维时的表面清洁检查。在实际应用中，这款储气罐可以直接配套小型无油空压机使用，为单台自动化设备提供稳定的压缩空气储备，也可以多台并联用于小型车间的分支供气节点，平衡不同工位的用气需求，当出现短时大流量用气需求时，罐体内储存的压缩空气可以快速补充气源输出的不足，避免空压机瞬时负载过高，有效延长气源设备的使用寿命，同时罐体内的稳压腔能够过滤掉空压机输出气流的脉冲波动，让下游气动执行元件的动作更平稳，提升气动设备的运行可靠性。
