Ritewing西风Z二飞翼无人机三维设计作品

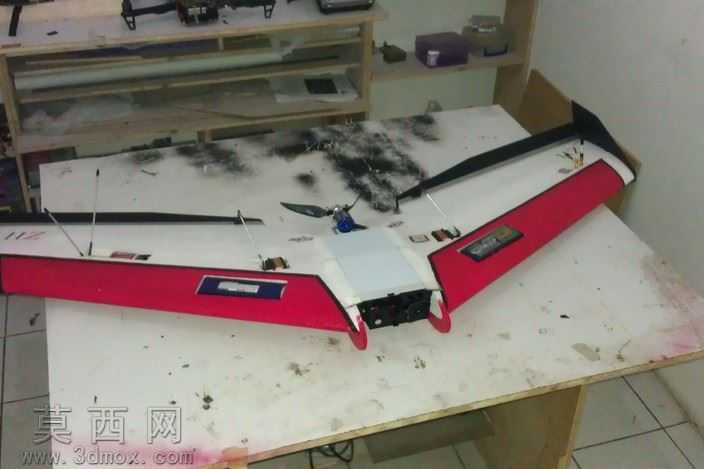

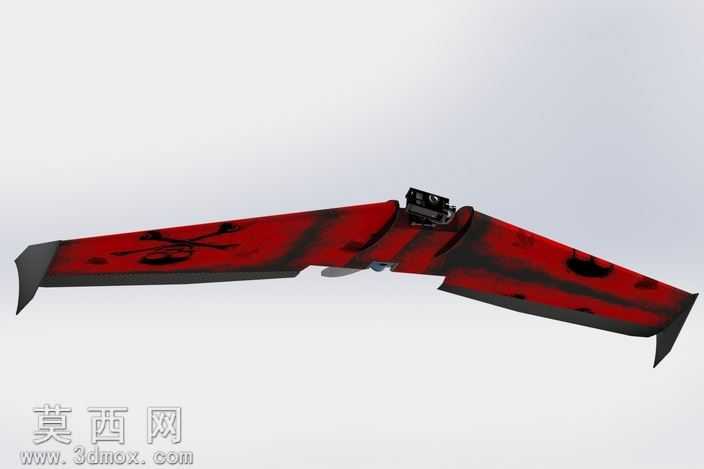

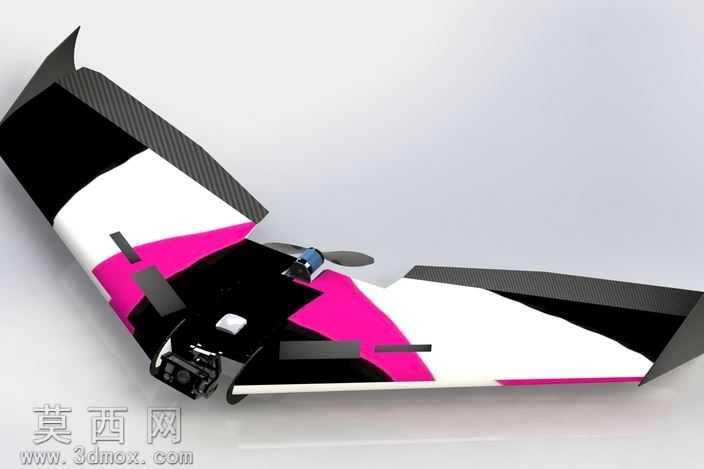

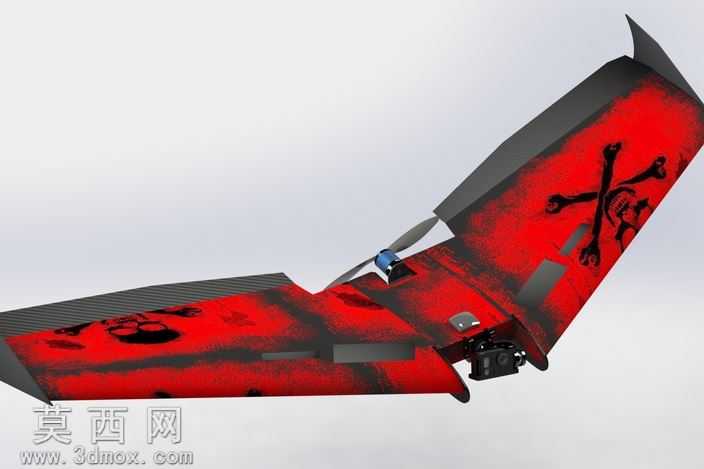

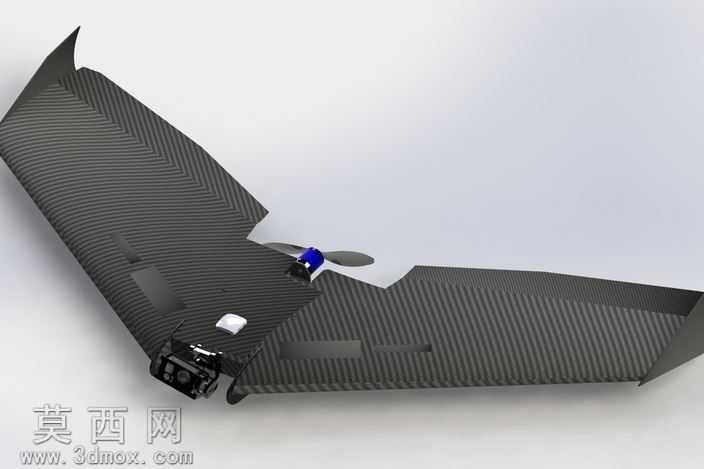

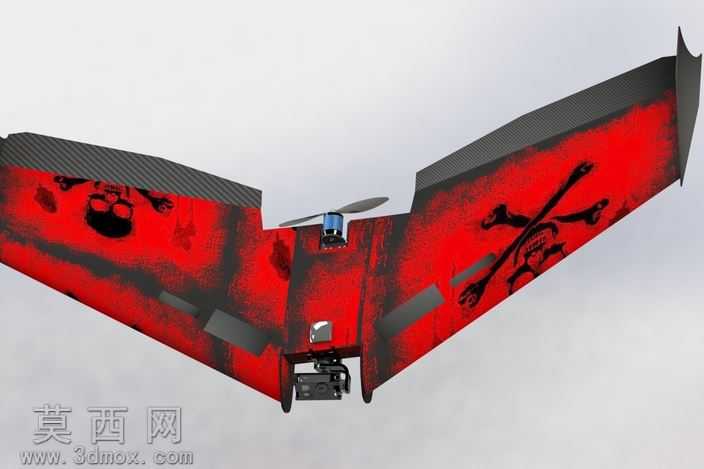

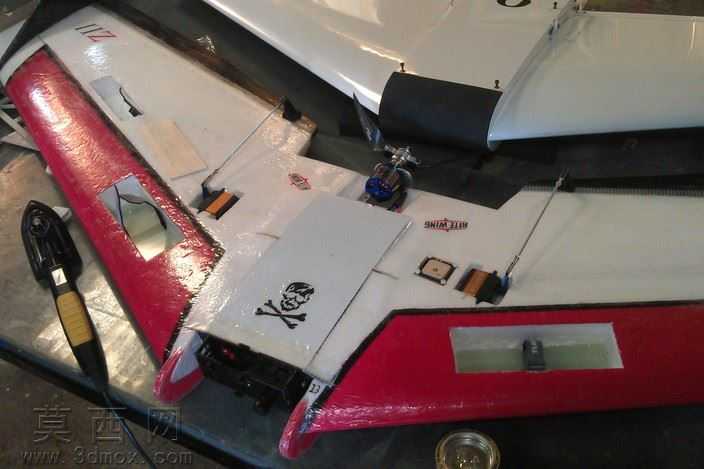

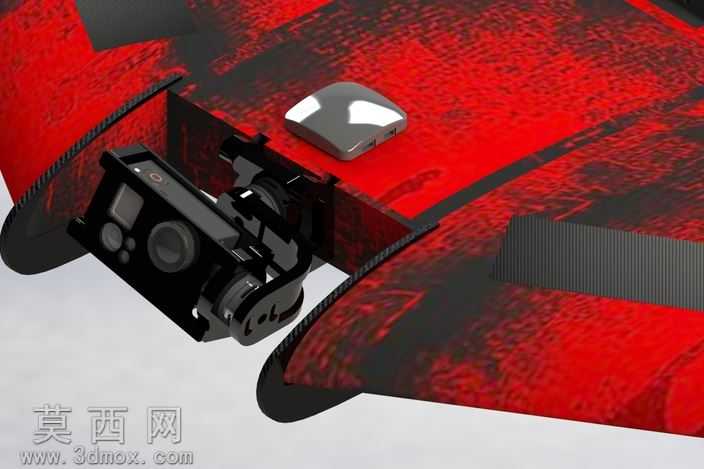

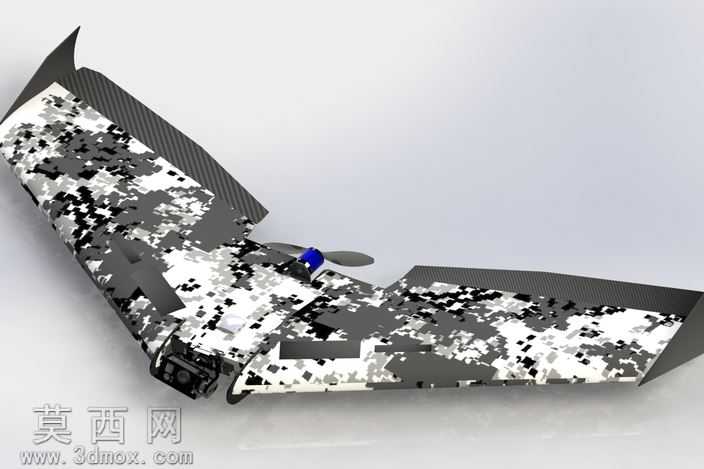

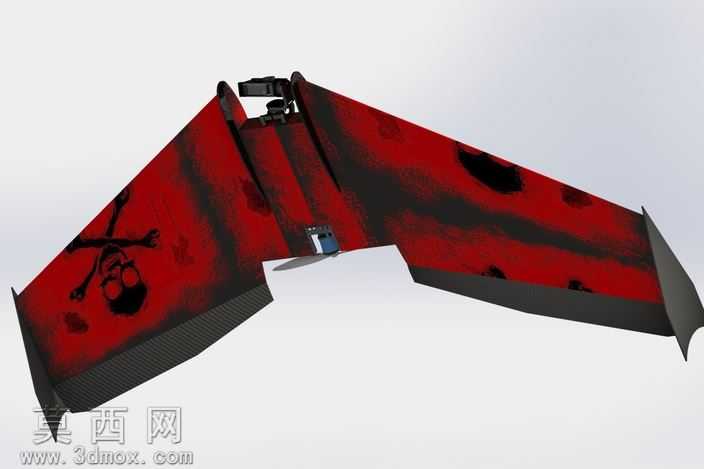

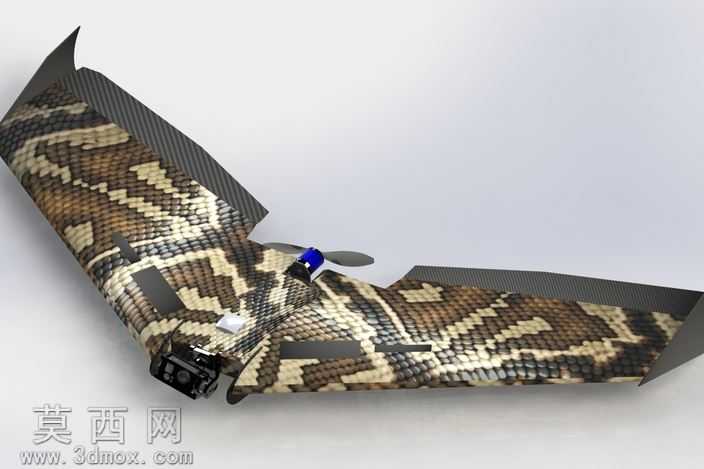

本作品为Ritewing西风Z二飞翼布局航模无人机的三维建模设计成果，建模过程围绕飞翼无尾布局的气动特性展开，首先依据1400毫米翼展的尺寸参数搭建整体曲面骨架，通过多段样条曲线勾勒飞翼的翼型轮廓，保证翼根到翼尖的翼型厚度渐变符合低速航模的升阻比需求，翼尖做了切尖处理来降低诱导阻力，整体翼面采用一体化曲面建模逻辑，避免拼接曲面带来的气动面不连续问题。材质设计上，主体蒙皮采用做旧红黑撞色涂装，表面添加磨损纹理与海盗标识图案，还原航模玩家个性化改装的视觉效果，机翼前缘与舵面边缘使用哑光深灰材质模拟碳纤维蒙皮的质感，机身中部的设备舱区域做了分件处理，预留出电子设备的安装位结构。结构设计层面，模型还原了飞翼布局的核心结构特征，包含机翼主体、升降副翼舵面、尾部动力安装座、机身中部设备舱几个核心部分，设备舱内预留了GPS模块、APM飞控系统的安装空间，舵面与机翼主体之间预留了转动间隙，可直观展示舵面的偏转活动范围，动力安装座的接口尺寸匹配常见的航模动力套装，方便后续结构验证与改装参考。建模过程中对小零件做了细节优化，将原设计中零散的小结构件做了整合处理，既保证模型整体的结构完整性，也兼顾了后续渲染与结构展示的流畅度，渲染阶段采用柔光环境光搭配定向主光源，突出翼面的曲面弧度与涂装的纹理细节，阴影做了柔化处理来清晰展示飞翼的整体轮廓与结构比例，整体设计兼顾了气动合理性、结构可实现性与视觉个性化表现，可作为飞翼航模设计、无人机结构学习的三维参考素材。
