四旋翼航拍无人机机架结构三维设计

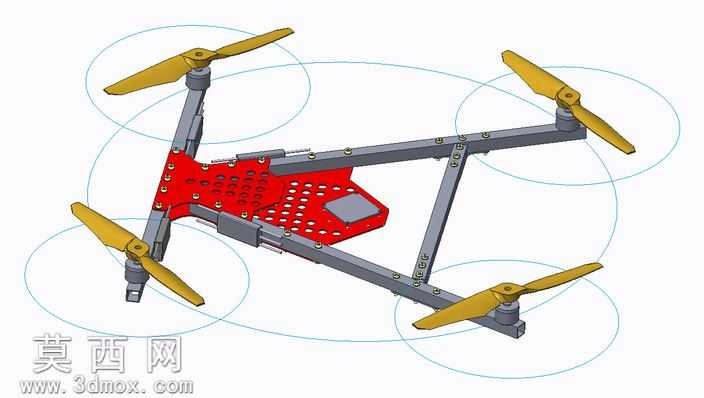

本作品为四旋翼无人机机架的三维建模设计，整体采用X型布局的机臂结构搭配中心承载板，在三维建模过程中，首先通过草图绘制确定四个机臂的伸展角度与长度比例，保证四个旋翼安装位处于同一水平面，为飞行时的动力平衡提供结构基础。建模时对机臂与中心板的连接部位做了细节还原，每处连接点位的固定孔位都按照实际装配需求排布，预留了螺丝安装的沉孔结构，确保虚拟模型能够匹配真实紧固件的装配尺寸。中心承载板采用镂空减重设计，建模时通过阵列特征完成密集减重孔的排布，在保证结构强度的前提下尽可能降低机架整体重量，同时在中心板预留了飞控模块、电池模块的安装定位区域，对应不同电子元件的安装尺寸做了卡位与固定孔设计。材质渲染阶段，机臂部分赋予哑光深灰色金属质感材质，模拟碳纤维或航空铝合金的外观特性，中心板采用亮红色阳极氧化金属材质，既区分结构部件也提升视觉辨识度，旋翼部分采用哑光工程塑料材质，还原螺旋桨的真实质感，同时通过半透明辅助线标注出旋翼旋转时的扫掠范围，直观展示飞行时机翼的运动空间，避免后续装配时出现部件干涉。设计思路上优先考虑机架的结构刚性与轻量化平衡，机臂采用等截面杆状结构减少不必要的结构凸起，降低飞行时的风阻，四个机臂的末端都设计了电机安装座，安装座的平面度在建模时做了约束，保证电机安装后输出轴垂直于旋翼平面，减少飞行时的动力损耗与震动。整体模型完整还原了四旋翼机架的装配逻辑，各部件之间的连接关系清晰，既可以作为航模爱好者设计无人机的结构参考，也可用于后续的结构受力仿真、3D打印实物制作的基础模型，模型中所有结构特征都具备可编辑性，方便使用者根据自身需求调整机臂长度、中心板尺寸、孔位排布等参数，适配不同尺寸的动力套装与飞控设备。
