工业离心式通风机结构设计

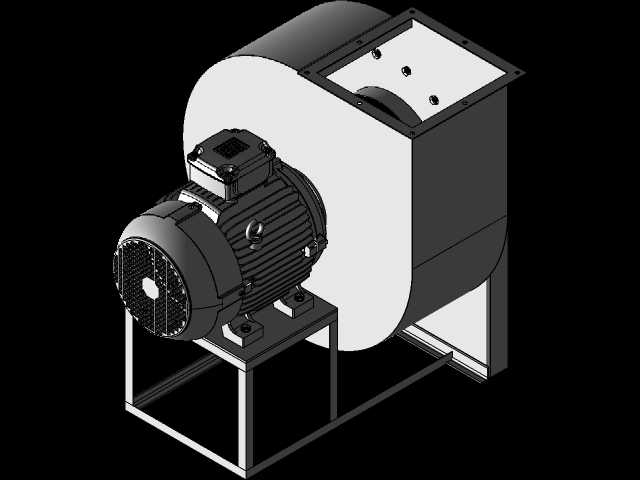

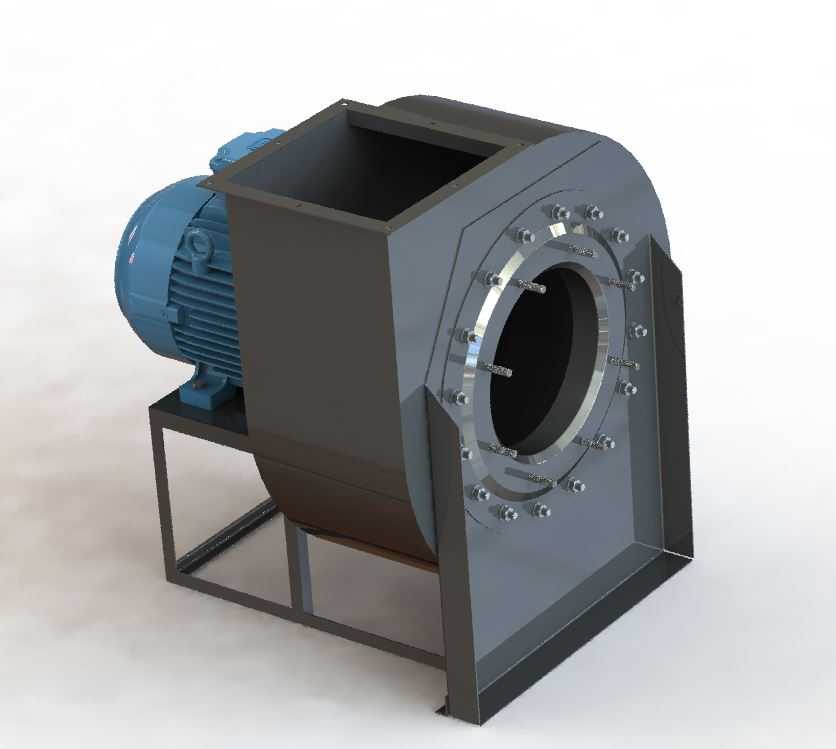

这款离心式工业通风机是面向工业场景通风换气、空气输送需求开发的通用动力设备，可广泛应用于生产车间排风除尘、厂房空气循环、工业设备配套散热、暖通系统送风、工艺管线气体输送等场景，能够在常温常压环境下持续输送空气或无腐蚀性、不含粘性物质的气体，适配冶金、化工、轻工制造、食品加工、建筑配套等多个领域的通风需求，也可作为除尘系统、废气收集系统的核心动力单元，为管路内的气体流动提供稳定的压力支撑。设备采用电机与风轮直联的紧凑结构设计，整体由驱动电机、蜗壳壳体、叶轮组件、安装支架四个核心部分构成，驱动电机选用标准工业异步电机，通过支架与蜗壳刚性连接，传动路径短、运行震动小，能够有效降低长期运行的传动损耗与故障概率。蜗壳采用渐开线流线型曲面设计，内壁光滑过渡，能够将叶轮甩出的气体顺畅导向出风口，减少气流在壳体内的湍流损耗，提升风机的运行效率；蜗壳侧端的圆形进风口采用法兰连接结构，法兰面均匀布置连接螺栓孔，可直接对接通风管路或进风防护网，安装对位便捷，连接密封性好；顶部的方形出风口可适配方形通风管道，也可通过变径接头对接圆形管路，适配不同的管路布设需求。叶轮采用多叶片前倾式结构设计，叶片曲面经过流体力学优化，进风端平滑切入气流，能够在较低转速下实现较高的风压输出，同时兼顾运行噪音控制，叶片与轮毂、轮盘的连接位置做了加强处理，可承受长期高速旋转的离心载荷，运行稳定性强。底部的一体式型钢焊接支架采用框架式结构，承托面与电机、蜗壳的连接位置做了贴合设计，支架底部预留设备安装固定孔，可直接通过膨胀螺栓固定于混凝土基础或设备平台，也可加装减震垫降低运行震动传递。整体结构的安装边界充分考虑工业现场的布设需求，电机侧预留足够的接线与维护空间，进风口与出风口的连接端面均预留标准安装尺寸，无需额外定制转接件即可完成现场装配，日常维护时仅需拆卸侧端法兰即可清理叶轮积尘、检查叶片磨损情况，维护操作便捷。
