高压变电站用西门子SPS2断路器结构设计

该高压断路器主要应用于高压变电站、大型工业厂区高压配电进线端、区域电网枢纽节点的主回路通断控制场景，作为高压输配电链路中的核心保护设备，承担着正常工况下回路负荷电流分合、故障状态下短路电流快速切断的关键作用，能够在回路出现过载、短路、接地等异常工况时，在极短时间内完成触头分断动作，快速隔离故障区段，避免故障范围扩大，保障后端配电设备、用电负荷以及电网整体的运行安全。

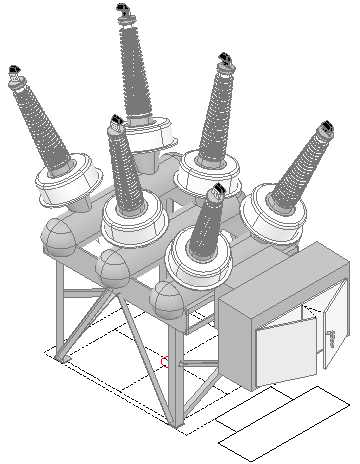

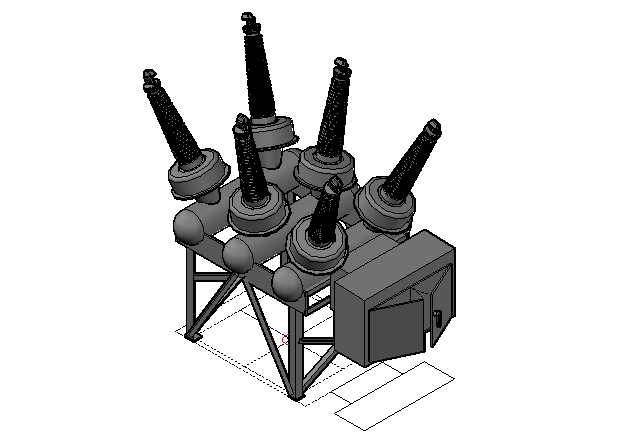

从产品功能特性来看，这款断路器采用多极柱集成式结构设计，六个绝缘极柱呈对称排布在罐体上方，每个极柱内部集成独立的灭弧室与动静触头组件，能够适配多回路高压输配电的分相控制需求，罐体内部充有绝缘灭弧介质，可在触头分断产生电弧时快速冷却、熄灭电弧，杜绝电弧重燃风险，设备侧部集成的控制箱体内部搭载操作机构、传动组件与二次控制回路，既支持现场手动分合闸操作，也可接入变电站自动化系统实现远程遥控、保护联动触发分闸，满足无人值守变电站的运行管控需求。

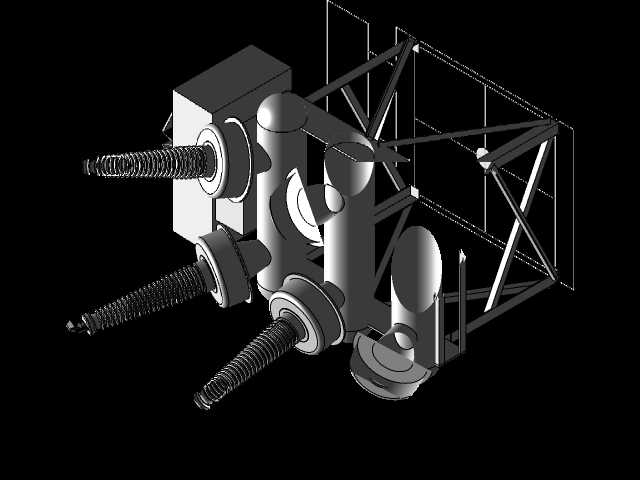

在设计思路上，该模型严格遵循高压电气设备的绝缘安全规范，外露的绝缘极柱采用大爬距伞裙结构设计，能够在高海拔、潮湿、多粉尘等复杂户外环境下保证足够的绝缘距离，避免发生沿面闪络问题；底部的支撑框架采用桁架式结构，在保证整体结构强度、抗风抗震性能的前提下尽可能降低设备自重，减少安装基础的承重负荷；整体布局充分考虑现场安装与后期运维的操作空间，控制箱门采用外开式设计，运维人员无需拆解主体结构即可完成内部机构的检修、调试与部件更换，极柱排布预留了足够的接线安全距离，方便现场高压母线的搭接作业。

从安装边界与尺寸适配来看，该设备底部框架的安装孔位按照高压变电站户外设备安装标准间距设计，可直接适配常规的混凝土设备基础预埋螺栓布局，设备整体高度满足高压带电部分与地面的安全距离要求，横向与纵向的外轮廓尺寸充分考虑了变电站设备区的通道预留规范，安装后不会占用运维巡检通道，极柱顶端的接线端子位置与常规高压母线桥的安装高度匹配，无需额外制作过渡连接排即可完成主回路接线，侧部控制箱的接口位置预留了足够的二次电缆布线空间，方便现场控制电缆、信号电缆的引入与接线作业。
