带拖拉转运结构的立式玻璃仓储架

　　在玻璃深加工、建筑幕墙加工、光伏玻璃生产这类涉及大尺寸平板易碎物料的车间场景里，立式玻璃存储转运设备一直是产线物流环节的核心工装之一，这套带拖拉车结构的玻璃仓储架，正是针对平板玻璃垂直存放、短距离转运的实际工况做的结构设计。不同于常规平放式仓储架容易造成玻璃表面压伤、取料翻找效率低的问题，这套架体采用立式分格存储逻辑，每一格位对应一片大尺寸平板玻璃，格位底部设置带缓冲垫层的支撑脚，避免玻璃底边直接接触金属架体产生崩边，格位之间预留均匀间隙，既防止相邻玻璃板面摩擦刮花，也方便人工或辅助吊具插取单片玻璃。

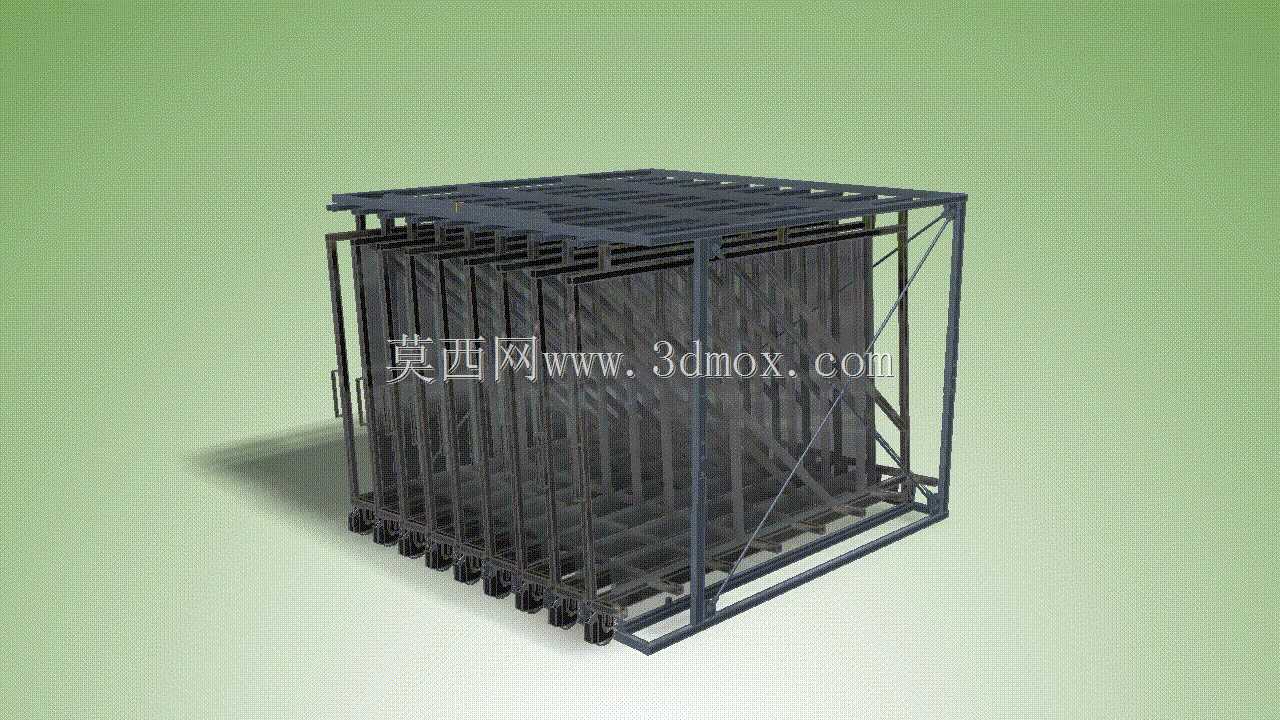

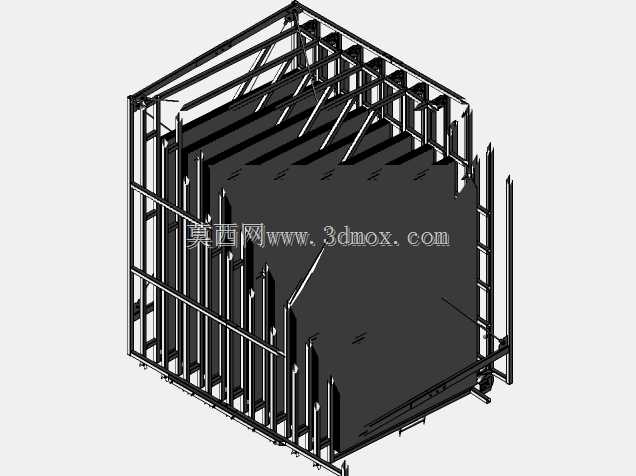

　　从结构设计思路来看，整个架体采用方管焊接成型的框架式主体，顶部设置整面的格栅式顶架，一方面可以作为顶部防护，避免车间落尘、高空坠物直接接触玻璃表面，另一方面顶架的横梁结构也可作为整体吊装的挂点，配合车间天车就能实现整架玻璃的跨区域转移。架体侧方设置斜向加强撑，抵消立式存放玻璃产生的侧向倾覆力矩，即使架体满载状态下受地面不平、转运急停的惯性冲击，也能保持足够的结构刚度，不会出现架体变形、玻璃倾倒的风险。架体底部预留了和拖拉车对接的安装接口，不需要额外吊装设备，配套的拖拉车可以直接插入架体底部的承托位，锁止后就能拖动整架玻璃在车间硬化路面移动，适配车间内工序间的短距离物料转运需求，不用逐片装卸玻璃，大幅降低易碎物料转运过程中的破损率。

　　考虑到实际车间的安装边界与通行需求，这套架体的整体外轮廓尺寸适配常规车间3米宽的通道宽度，架体高度控制在2.8米以内，既满足常规2.44米×3.66米标准建筑原片玻璃的立式存放需求，也能顺利通过车间2.9米净高的防火门、货梯入口。架体底部的支撑脚高度预留了100mm的叉车作业空间，除了配套拖拉车转运外，也兼容常规手动液压叉车、电动叉车的插取作业，适配不同车间的物流设备配置。每个格位的侧边都设置了软质挡条，玻璃插入格位后，挡条会贴合玻璃侧边，限制玻璃在架体内的前后窜动，即使转运过程中经过车间地面的减速带、接缝处产生颠簸，玻璃也不会在格位内出现大幅位移。

　　在实际应用场景中，这套仓储架既可以作为玻璃切割工序前的原片暂存架，按玻璃厚度、镀膜类型分架存放，方便切割工序快速取料；也可以作为钢化、夹胶工序后的成品待发架，整架转运到发货区后直接装车，减少二次搬运的工作量。架体的表面采用喷塑处理，焊接处全部做打磨圆角处理，避免尖锐边角划伤玻璃表面或者作业人员，所有和玻璃接触的部位都加装了橡胶缓冲垫，从结构细节上降低玻璃存储转运过程中的破损风险。不同于定制化的固定仓储架，这套架体采用模块化焊接结构，不需要现场螺栓拼接，到场即可直接投入使用，多个架体可以并排紧密摆放，最大化利用车间的仓储空间，相比传统的卧式玻璃堆放方式，立式存储的空间利用率能提升60%以上，同时取料时不需要挪动上层玻璃，单人次即可完成单片玻璃的取放作业，大幅降低物料搬运的劳动强度。
