小型民用简易燃煤采暖炉结构设计

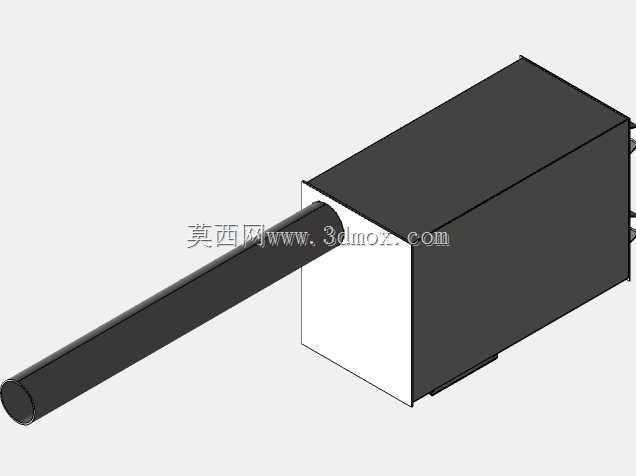

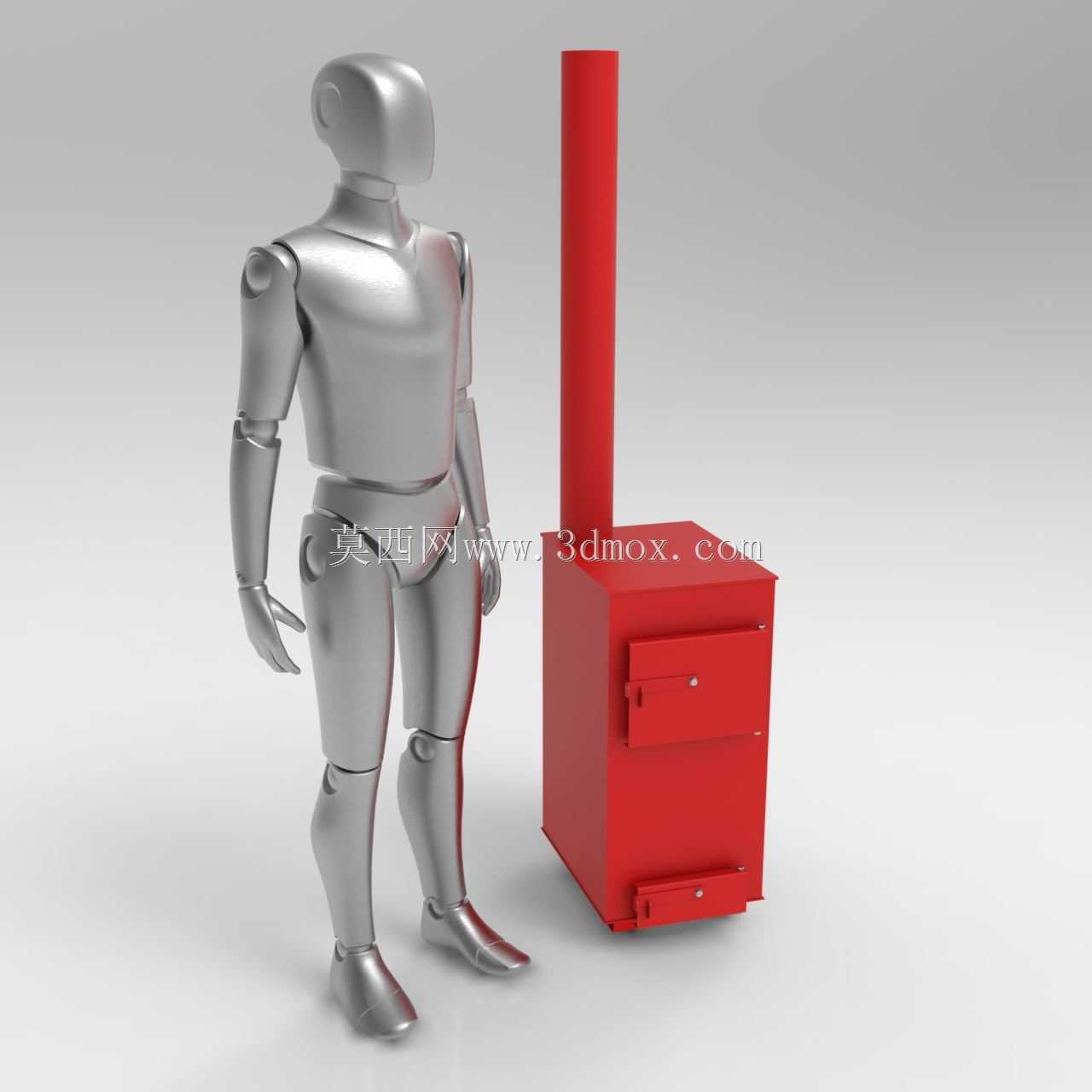

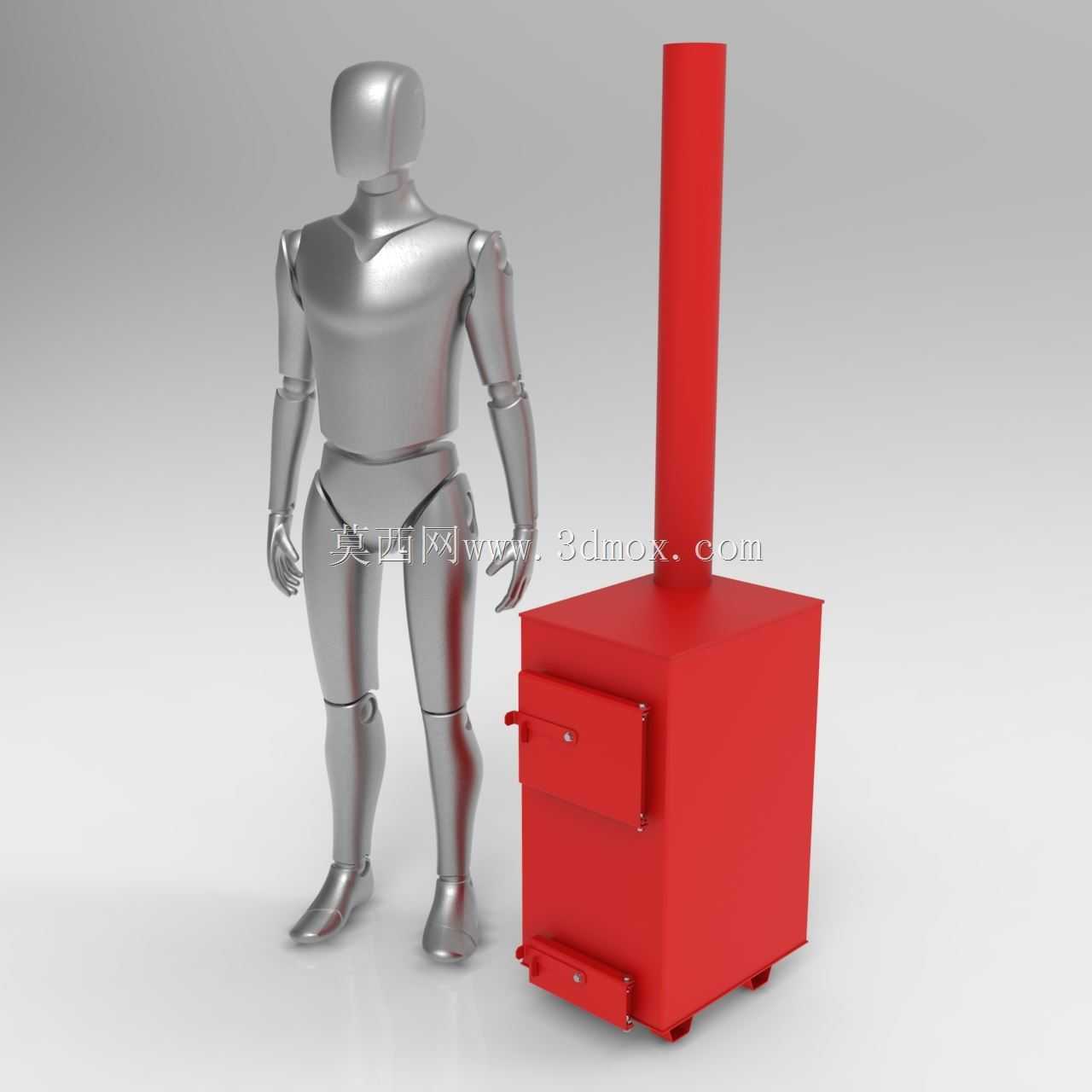

　　这款小型炉具的设计定位非常明确，就是面向小型独立空间的临时或常驻采暖需求，常见于城郊自建房附属储物间、小型户外作业值守棚、乡村临时搭建的生产看护房这类没有集中供暖覆盖、也不具备燃气管道接入条件的场景，整体设计完全围绕低成本制造、易组装维护的核心诉求展开，没有冗余的装饰性结构，所有部件都服务于基础的燃烧供热功能。从结构组成来看，整体采用立式方箱主体搭配顶部直排烟道的布局，方箱主体作为核心的燃烧与换热腔体，下部设置独立的灰斗抽屉，中部为燃料填装口带密封炉门，上部腔体预留足够的燃烧沉降空间，避免未完全燃烧的颗粒物直接被烟道气流带出，顶部伸出的圆柱形烟道直接对接外部排烟管，不需要额外复杂的引风结构，依靠自然抽力即可满足燃烧时的排烟需求，这种布局的优势在于安装时不需要复杂的管线排布，只需要将烟道伸出室外即可完成基础安装，对安装场地的要求极低，哪怕是没有专业施工能力的普通使用者，也能按照说明完成整机的就位与对接。

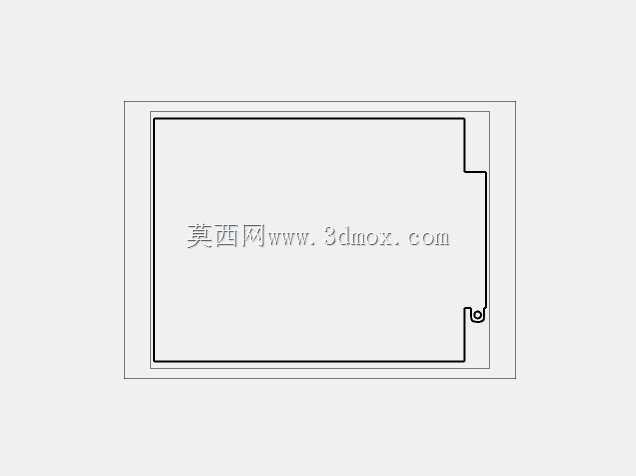

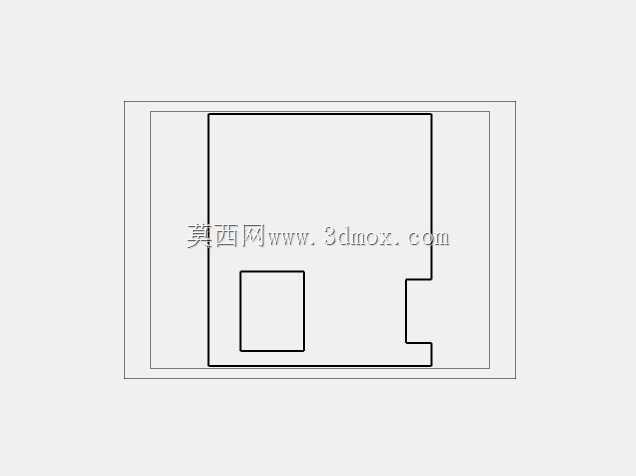

　　设计阶段完全采用钣金折弯、焊接的工艺路线，所有板材零件都预留了标准的钣金折弯余量，焊接边统一设计了搭边定位结构，不需要复杂的工装夹具就能完成零件的定位拼焊，生产端不需要投入大型冲压模具，只需要常规的激光切割、折弯设备、普通焊接设备就能完成批量生产，单台设备的制造成本可以控制在极低的水平，完全匹配面向民用低端市场的定价逻辑。从安装边界来看，整机的占地面积不足0.3平方米，放置时只需要在底部铺垫防火隔热层即可，不需要额外做混凝土基础，设备运行时的正面操作距离预留0.5米就可以满足填装燃料、清理灰渣的操作需求，侧面与后部距离可燃物的安全距离控制在0.3米以上即可，烟道伸出室外的部分只需要做简单的防雨防倒风处理，不需要加装复杂的除尘或者脱硫装置，因为本身的使用场景都是通风条件较好的小型空间，燃料以普通散煤、成型生物质颗粒、干燥木质边角料为主，燃烧后的烟气通过直排烟道排出，不会在室内积聚造成安全隐患。

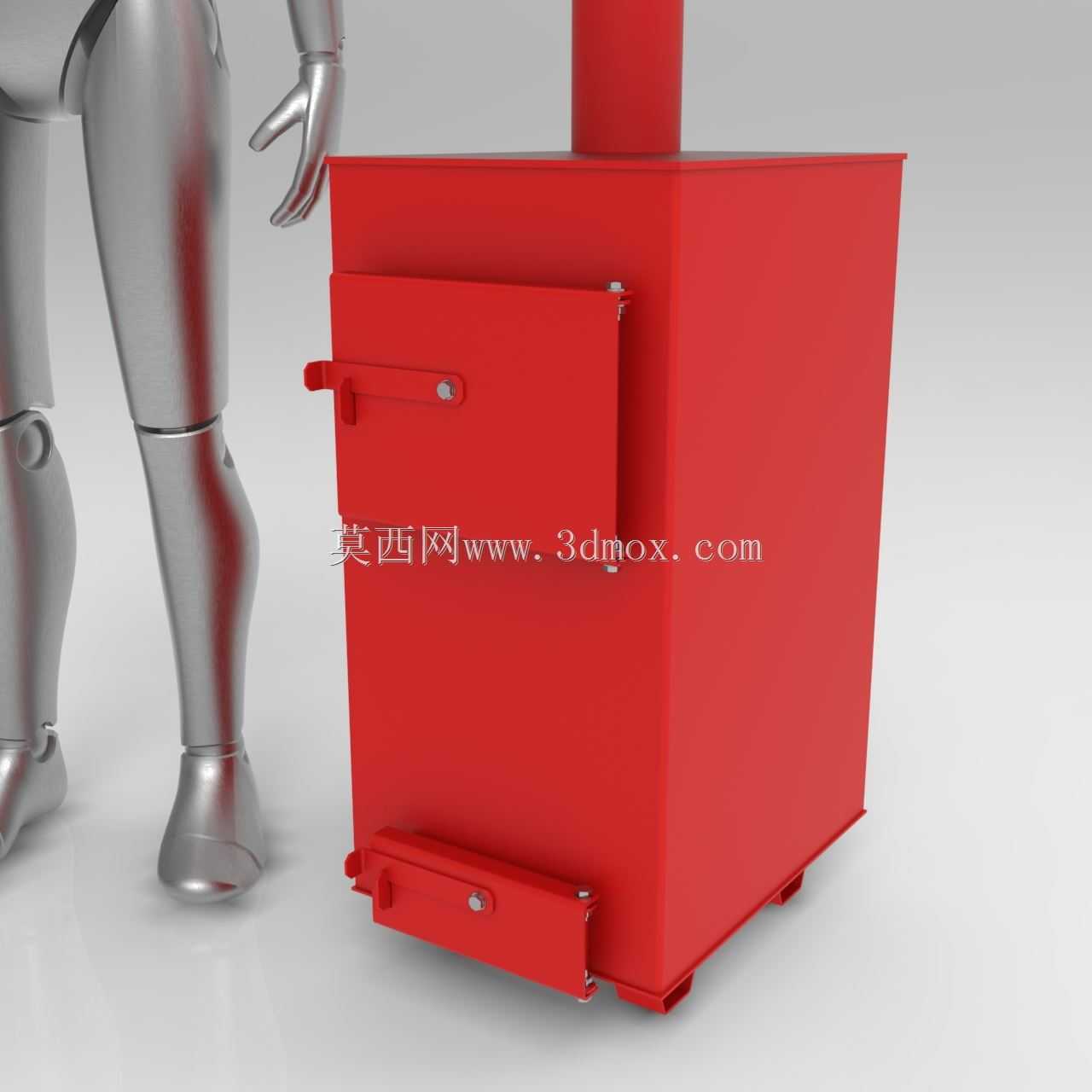

　　功能设计上，炉门采用简单的卡扣式压紧结构，配合耐火密封垫可以实现燃烧进风量的手动调节，通过调整炉门的开合缝隙大小，就能控制燃烧速率，进而调整室内的供热温度，不需要额外加装复杂的风门调节机构；下部的灰斗抽屉采用抽拉式结构，清理灰渣时不需要打开上部炉门，直接抽出灰斗倾倒即可，操作过程中不会有大量飞灰散落到室内；炉体顶部的平面可以兼顾简单的加热功能，能够满足小容量容器的烧水、简易餐食加热需求，提升了设备的场景适配性。

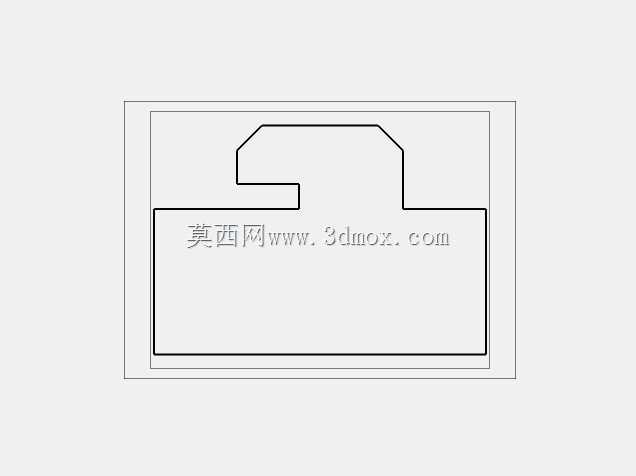

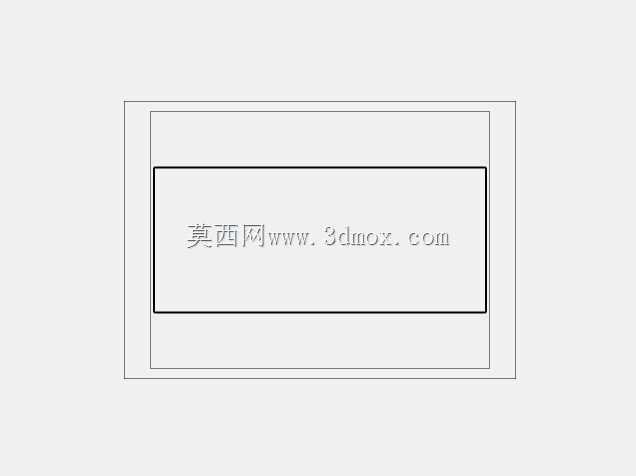

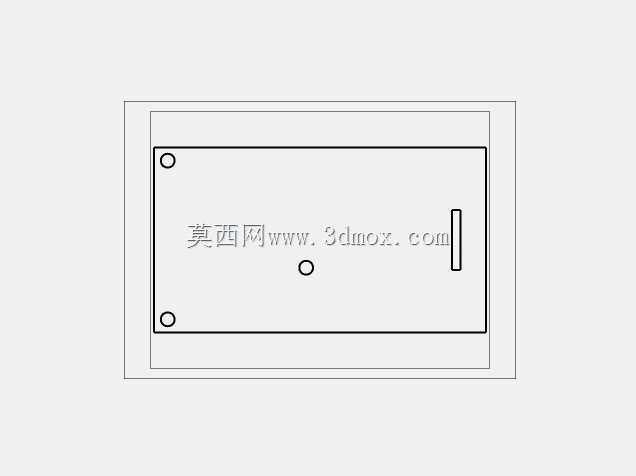

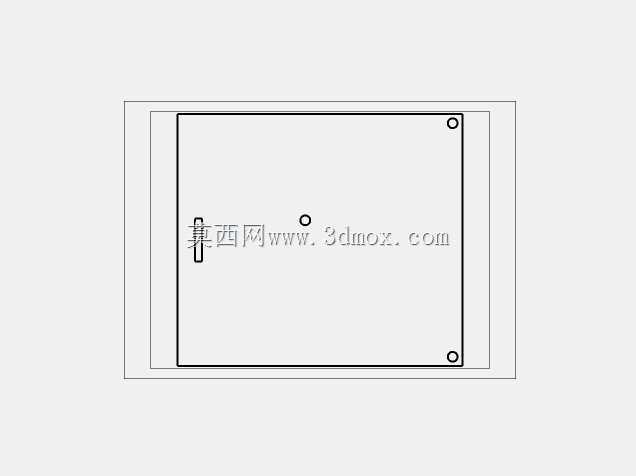

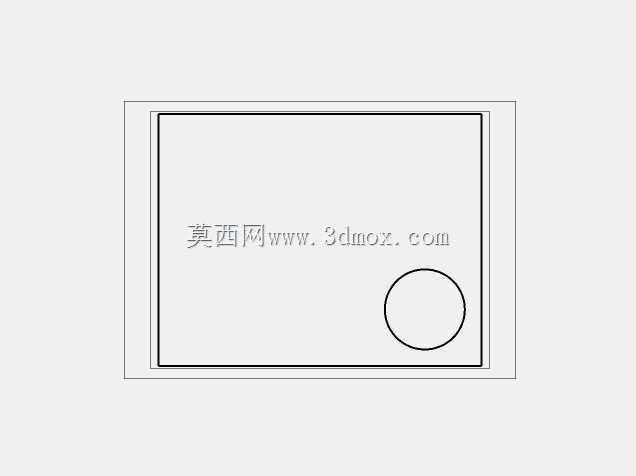

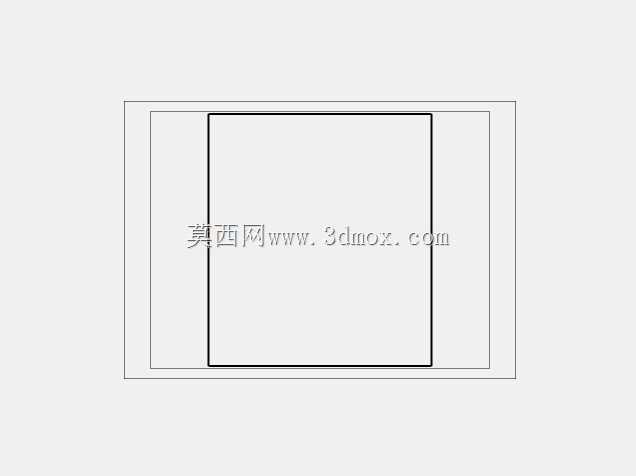

　　在结构强度设计上，炉体内腔与火焰直接接触的部位采用稍厚的耐热钢板，外部壳体采用普通碳素钢板，在保证使用寿命的前提下尽可能控制材料成本，所有的棱角部位都做了折弯圆角处理，避免安装使用过程中尖锐边角造成的磕碰划伤，底部预留的四个支撑脚将炉体抬离地面20毫米左右，既可以避免炉体底部高温直接传导到地面造成防火隐患，也能让底部空气流通，降低地面潮气对炉体底部钢板的锈蚀影响。从建模逻辑来看，所有零件都采用参数化建模方式，钣金件的折弯系数、切口余量都按照常规冷作加工的标准参数设置，焊接件的拼合间隙预留了常规焊接工艺的公差余量，不需要二次修整就能满足装配要求，整体装配完成后没有干涉部位，所有活动部件的运动行程都经过校验，炉门开合、灰斗抽拉都不会与周边结构产生卡滞，完全可以直接导出工程图纸用于生产下料。
