焊接基座式立式双支撑轴承座结构

项目分类:3D模型 发布时间:2021-06-03 ID:192609
  • 焊接基座式立式双支撑轴承座结构

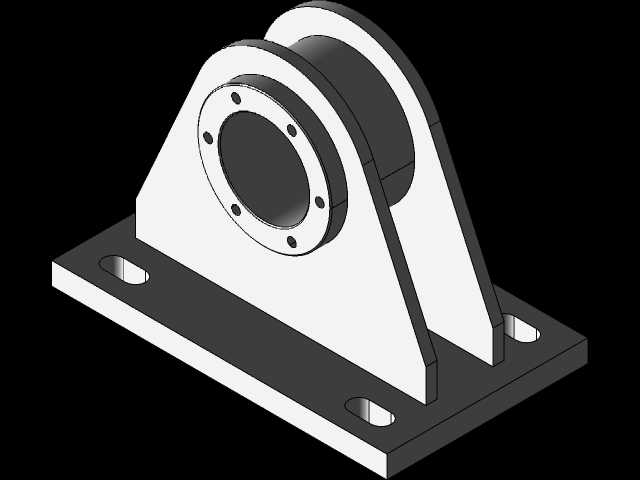

这款焊接基座式双支撑轴承座,主要应用在中小载荷的工业传动场景中,常见于小型输送线从动端支撑、农用机具传动组固定、小型加工设备辅助轴系定位等工况,承担着承托旋转轴、抵消轴系运行径向载荷、约束轴系轴向窜动的核心作用,是轴系传动结构里不可或缺的基础支撑部件。从功能特性来看,该轴承座采用双侧立板支撑的结构形式,相比单悬臂式轴承座拥有更好的结构刚性,能够在轴系承受偏载时减少支撑端的形变量,避免轴系运行出现卡滞、偏磨的问题;基座部分采用平板式焊接结构,三个长圆形安装孔预留了安装调整余量,现场安装时可以根据实际装配公差微调固定位置,降低安装对位的难度,长圆孔的设计也能抵消部分设备运行时的热胀冷缩位移,避免安装螺栓受剪切力断裂。设计思路上,这款轴承座走实用化焊接结构路线,没有采用一体铸造成型的复杂结构,立板与安装底板、轴承安装筒之间采用焊接连接,生产时可以通过板材切割、卷筒、焊接的工序快速成型,不需要开模制作铸模,非常适合小批量定制化的生产场景,能够有效缩短生产周期、降低制造成本;轴承安装端采用法兰式止口设计,安装轴承时可以通过止口快速定位轴承外圈,端盖连接孔均匀分布在法兰端面,方便后期加装密封端盖,阻挡粉尘、切削液进入轴承内部,延长轴承的维护周期。从安装边界来看,安装底板为矩形平板结构,三个长圆孔分别布置在底板的三个角位,安装时需要预留至少超出底板轮廓20mm的安装平面,保证底板与安装面完全贴合,避免支撑面悬空导致受力变形;双侧立板的间距适配对应宽度的轴承安装筒,轴系穿装时需要保证轴的中心线与轴承内孔同轴度控制在允许公差范围内,避免额外的附加载荷;整体结构的外形轮廓方正,没有外凸的尖锐结构,安装后不会与周边的传动部件、防护结构产生干涉,适配多数开式传动的安装空间需求。在实际使用中,这类焊接结构轴承座的维护十分便捷,需要定期检查焊接位置是否出现开焊裂纹、安装螺栓是否松动,及时补充轴承润滑脂,就能保证长期稳定运行,相比铸造轴承座,焊接结构在出现局部损伤时还可以通过补焊修复,降低备件更换成本。
