带双压力表的机油压力调节装置

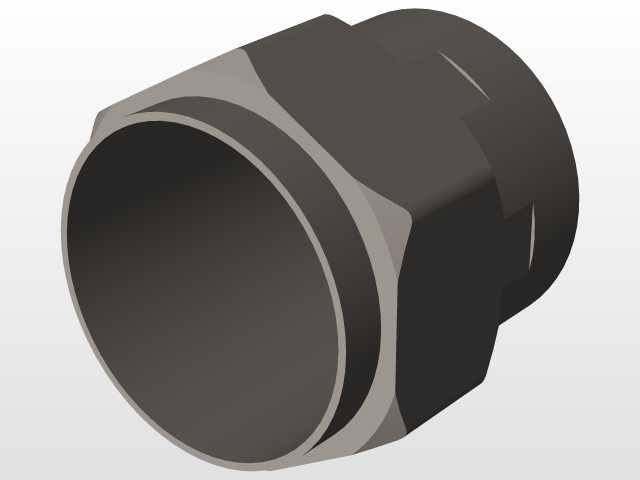

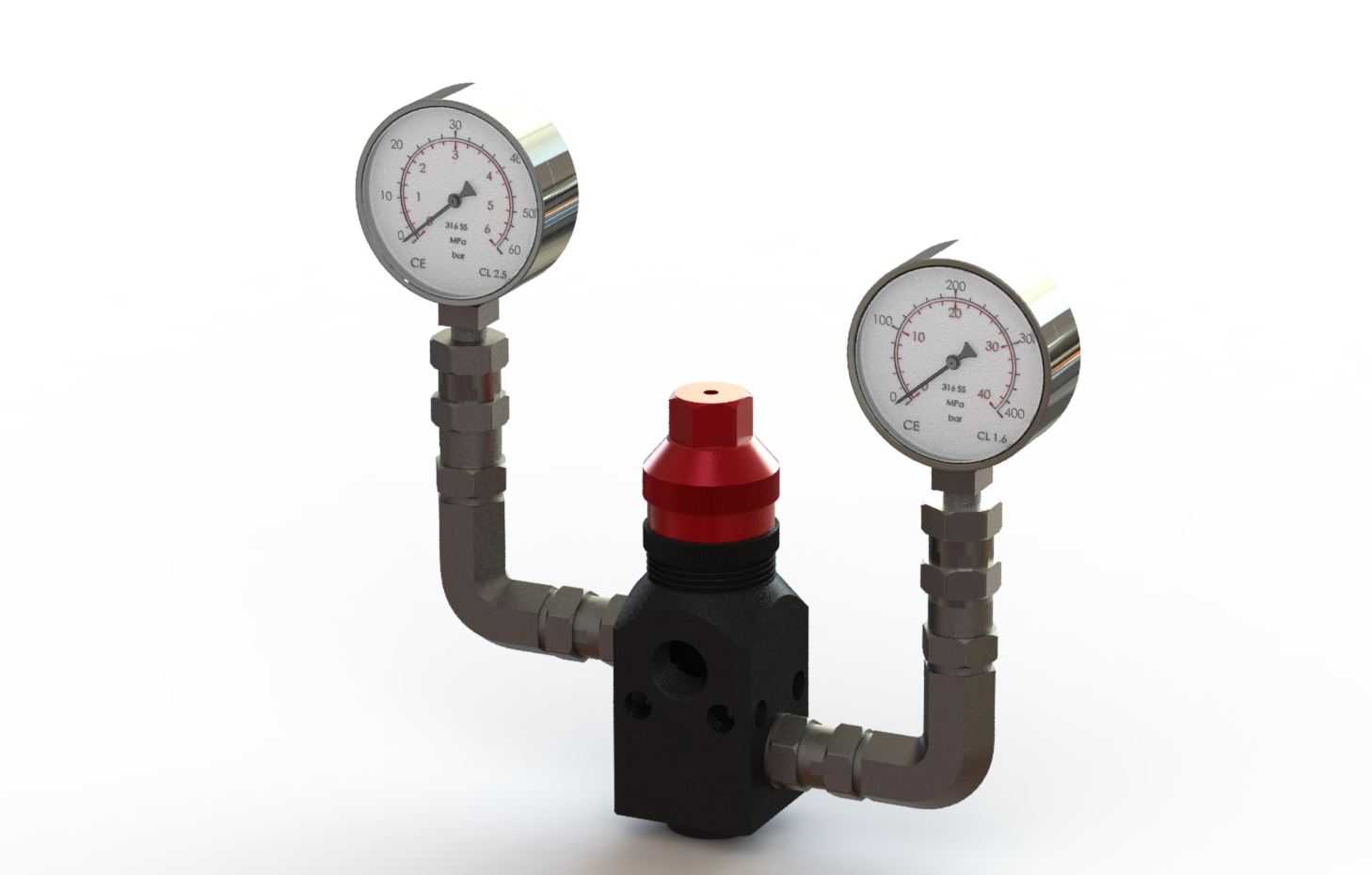

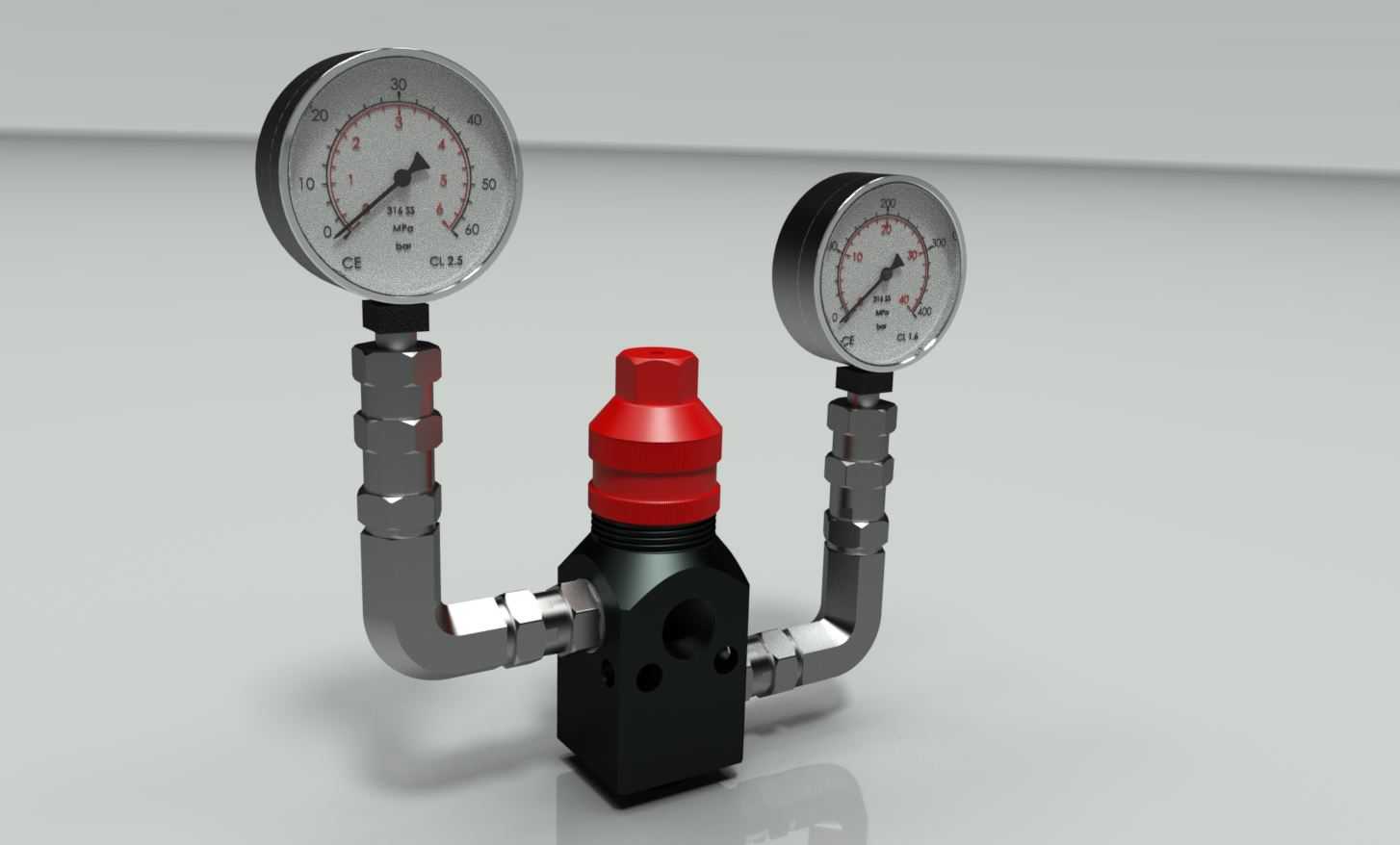

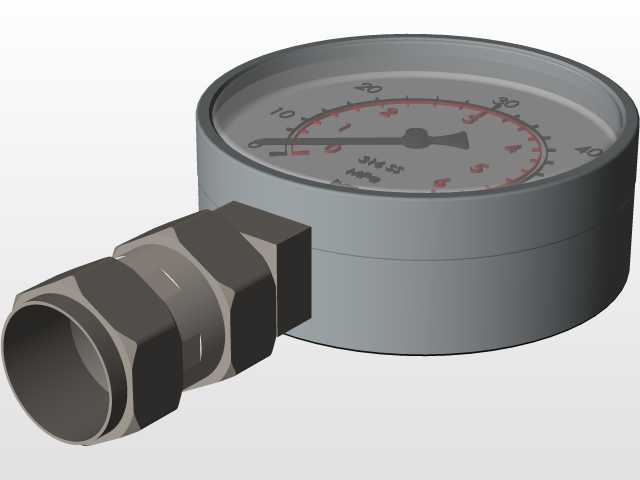

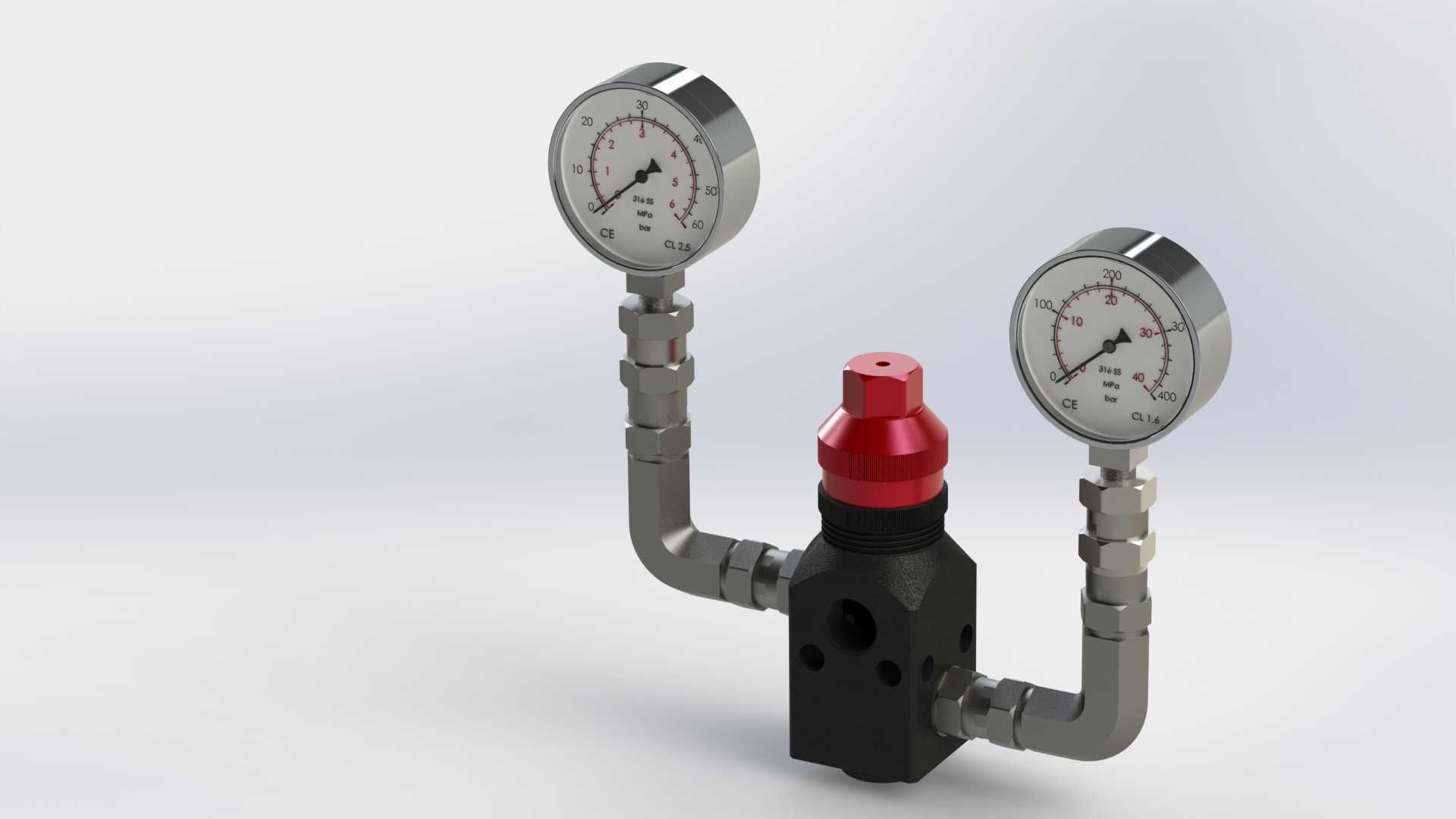

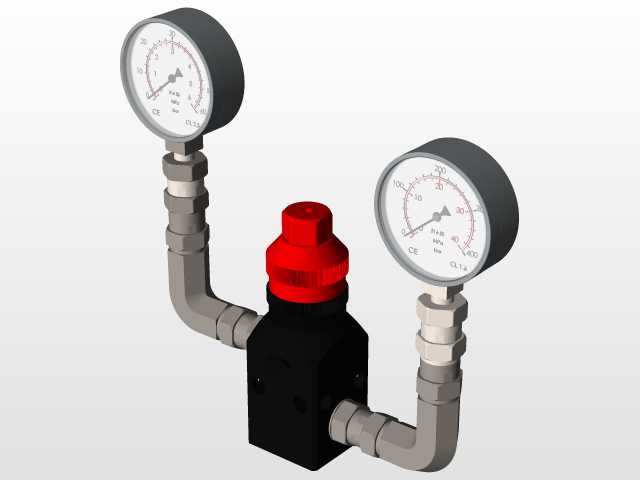

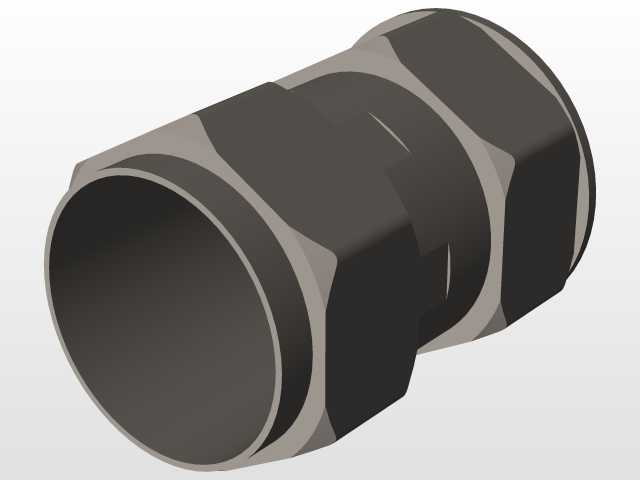

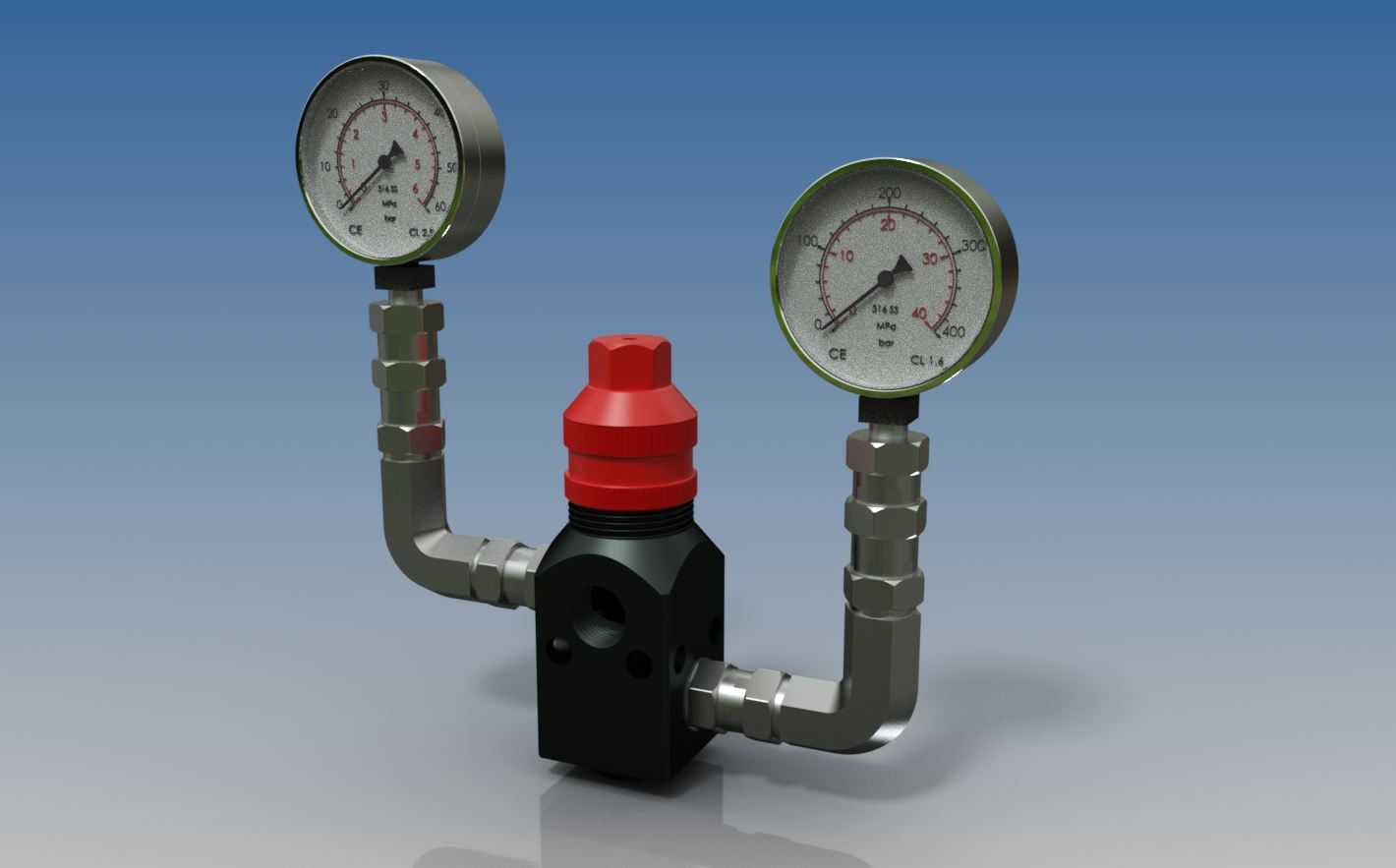

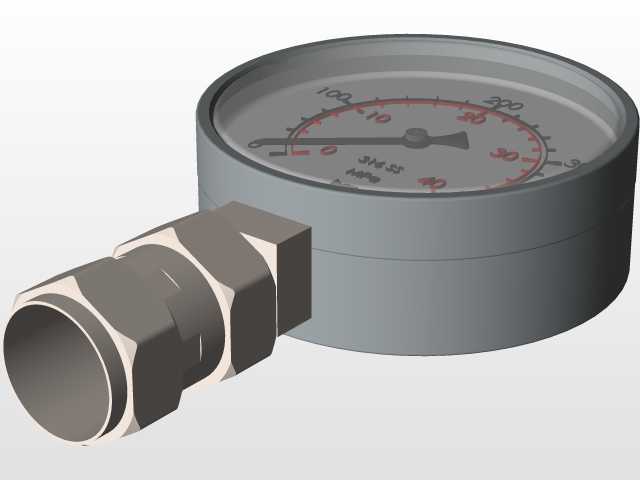

这款压力调节装置主要应用于流体输送、液压润滑、小型压缩气源配套等工业场景，常见于内燃机润滑回路、小型工业气瓶输出端、低压流体输送管线的压力管控环节，核心作用是将上游输入的高压流体或气体调整至下游设备适配的稳定压力值，避免压力过高损坏后端精密元件，或是压力波动导致设备运行工况失稳。装置主体采用集成式阀块设计，核心调压结构内置卷曲式膜片与定范围调压弹簧，配合顶部红色调节端帽可实现输出压力的精准整定，阀块内部集成纱布入口过滤结构，可拦截流体中携带的细小杂质，避免杂质进入调压腔磨损膜片与密封结构，大幅提升设备在高灵敏度要求工况下的运行寿命，保障长期使用时出口压力的稳定性。装置两侧采用弯角式硬管连接结构，分别配置径向安装的压力表，可同时直观监测上游输入压力与下游输出压力数值，方便现场运维人员快速判断调压状态是否正常，排查管路堵塞、调压失效等潜在故障。阀块本体采用方正结构设计，预留多个安装孔位，可直接通过螺栓固定在设备安装面板或支架上，两侧管路接口采用标准工业管螺纹连接形式，适配常规液压管路、气动软管的快速安装需求，整体安装边界紧凑，无需额外预留过大操作空间，适合集成在空间有限的设备内部。设计过程中充分考虑了实际使用的维护需求，顶部调节帽采用外露式设计，无需拆解阀块即可完成压力整定操作，压力表采用通用标准接口，损坏后可直接替换同规格标准件，降低后期运维成本；内部膜片与弹簧采用模块化装配结构，当过滤结构出现堵塞或膜片老化时，可快速拆解更换核心元件，无需整体替换整个阀组。阀块内部流道采用平滑过渡设计，减少流体流经阀组时的压力损失与紊流产生，降低流体脉动对压力表的冲击，延长压力表的使用寿命，同时避免紊流导致的压力输出波动，保障下游设备获得稳定的压力供给。
