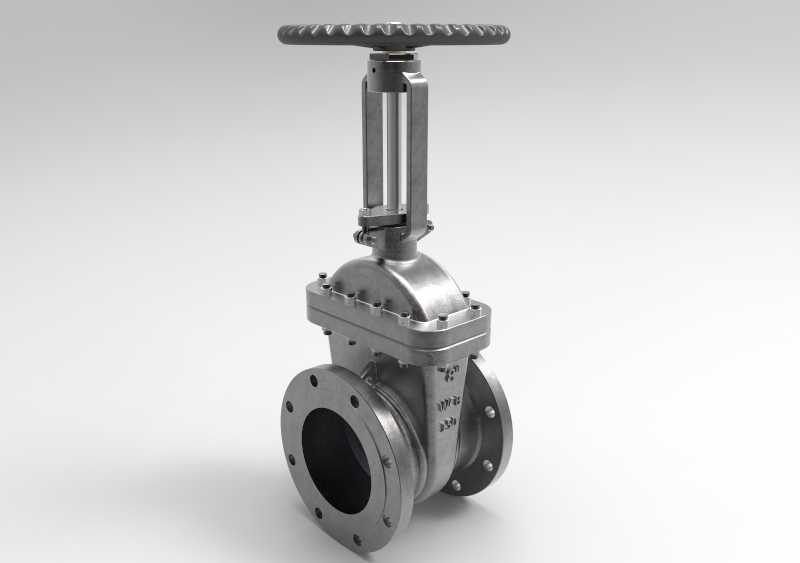

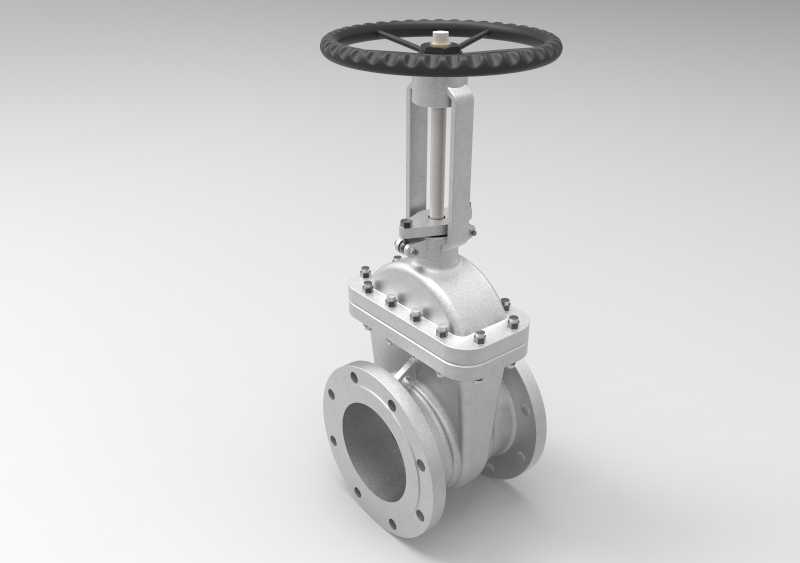

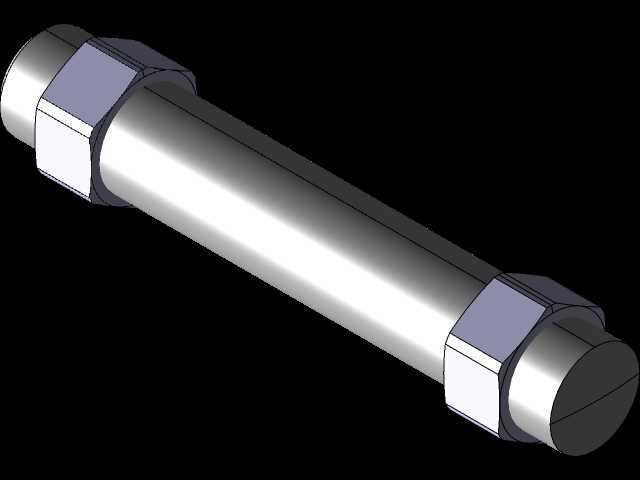

八英寸法兰连接明杆楔形闸阀结构设计

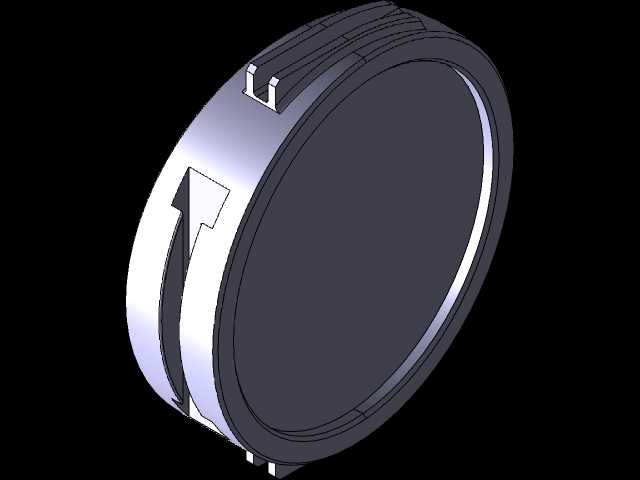

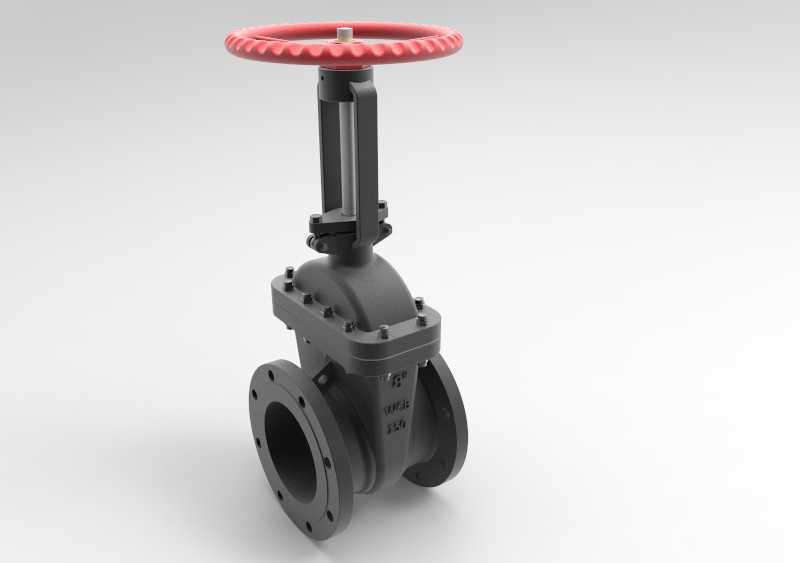

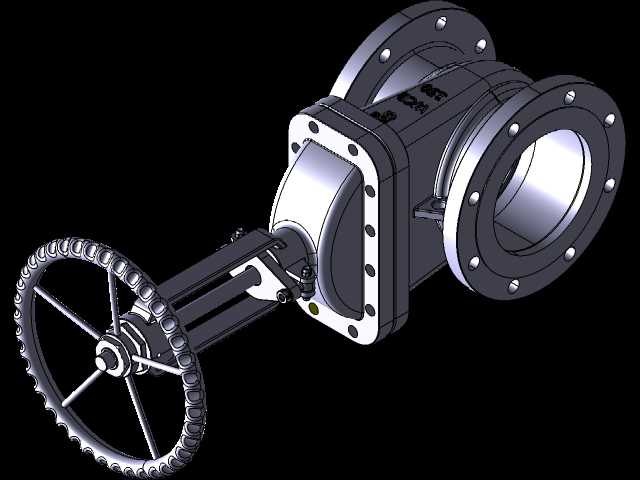

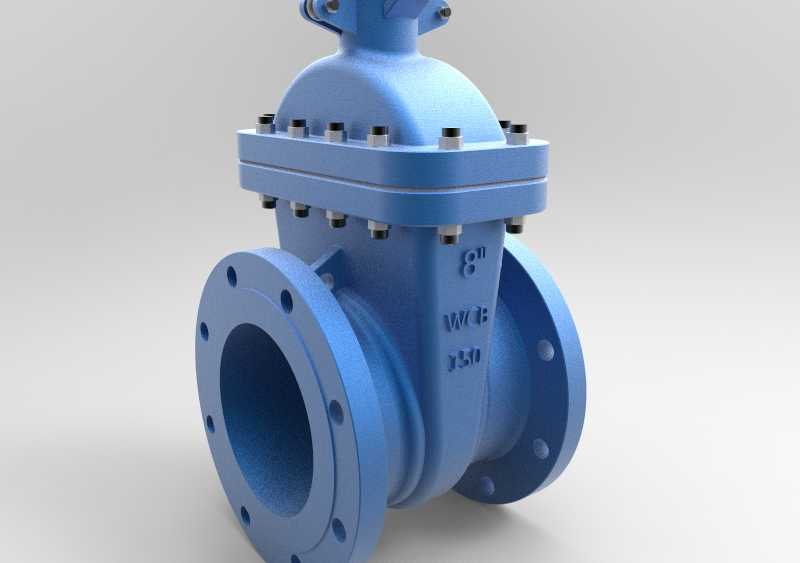

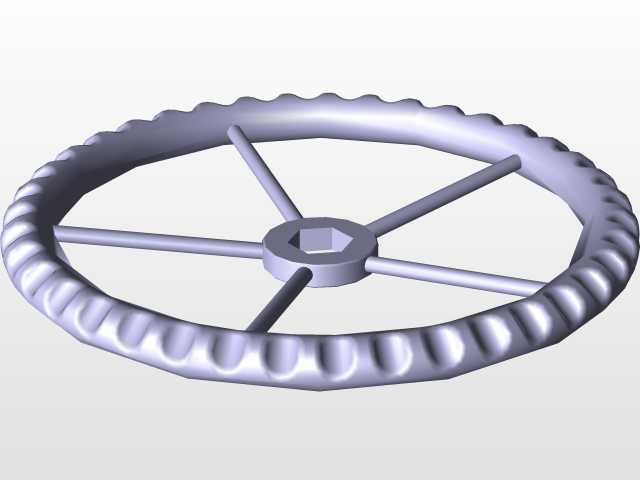

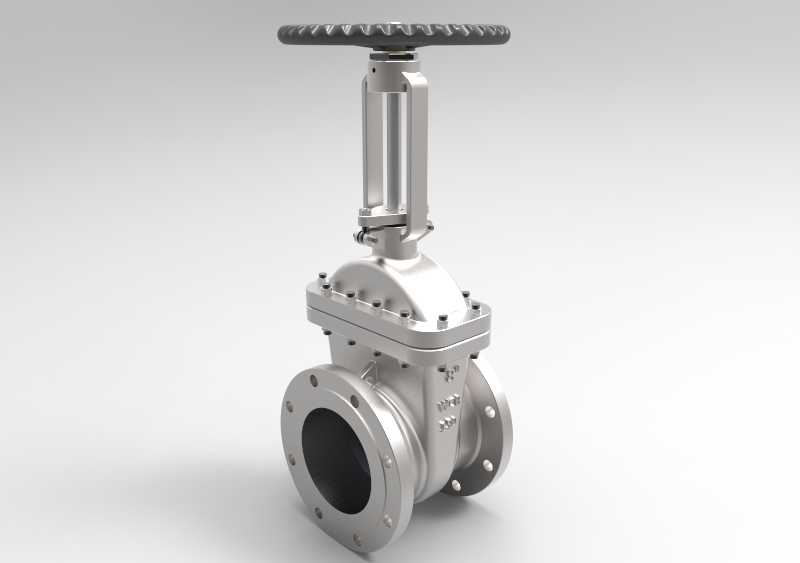

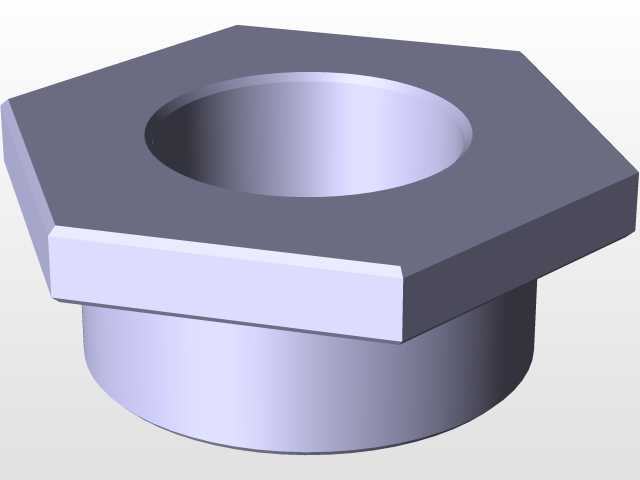

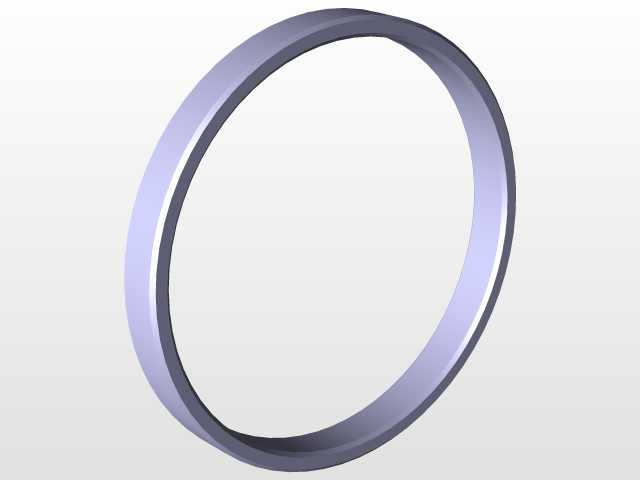

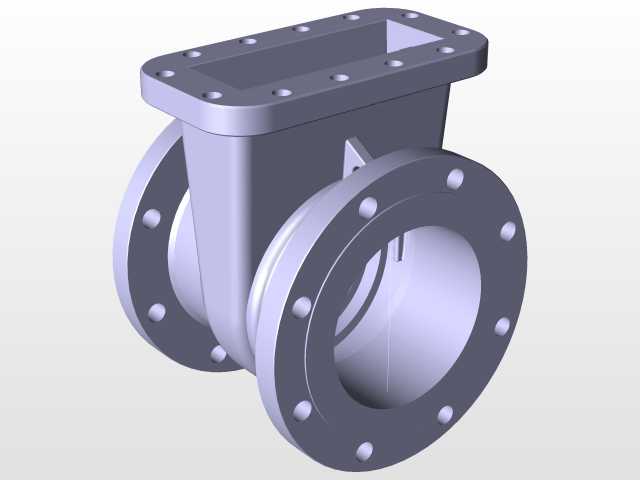

这款八英寸楔形闸阀主要面向石油化工、市政给排水、热力输送、火电辅机等工业管路系统的截断工况设计，核心作用是在管路系统中实现介质通路的全开或全关操作，不适用于节流调节场景，可适配清水、油品、蒸汽等多种无强腐蚀性的工业介质输送场景，在长距离管线、厂区工艺管网、泵站进出口等位置承担核心通断控制功能，能够在系统检修、工况切换时可靠截断介质流，保障下游作业与设备的安全。产品采用明杆结构设计，阀杆随闸板升降做轴向运动，操作人员可直接通过阀杆的外露高度直观判断阀门的当前启闭状态，避免误操作风险，同时阀杆螺纹部分位于阀腔外部，不直接接触输送介质，能大幅降低介质中杂质对螺纹副的腐蚀与磨损，延长阀门操作机构的使用寿命。闸板采用楔形密封结构，依靠楔形面的挤压作用实现阀座与闸板的紧密贴合，相比平行闸板具备更好的密封自紧能力，在中低压工况下密封性能稳定，不易出现介质内漏问题；顶部配置的轮辐式手轮符合人工操作的人机工程要求，操作力矩传递均匀，无需额外辅助工具即可完成启闭操作，手轮与阀杆之间设置的阀杆螺母采用耐磨铜合金材质，降低长期操作的磨损量。阀体采用法兰连接结构，法兰端面的密封面、螺栓孔位置均严格遵循对应压力等级的管路连接标准，安装时可直接与同通径、同压力等级的管路法兰配对，无需额外加工转接结构；阀体流道采用全通径设计，介质流经阀门时的流阻极低，不会造成明显的压力损失，也不容易在阀腔内部积存介质杂质，降低长期使用后的淤堵风险。设计过程中充分考虑了安装边界与维护空间，明杆结构的最大伸出长度、手轮的旋转外径、阀体两侧法兰的安装间距均匹配常规工业管路的安装空间要求，日常维护时可在不拆卸阀体的情况下完成填料更换、阀杆润滑等常规保养作业，大幅降低后期运维的成本与工作量。阀体中法兰采用螺栓紧固连接，中腔密封采用耐温耐腐的垫片结构，可承受额定压力下的介质密封要求，整体结构强度充足，能够适配常规工业环境下的长期稳定运行需求。
