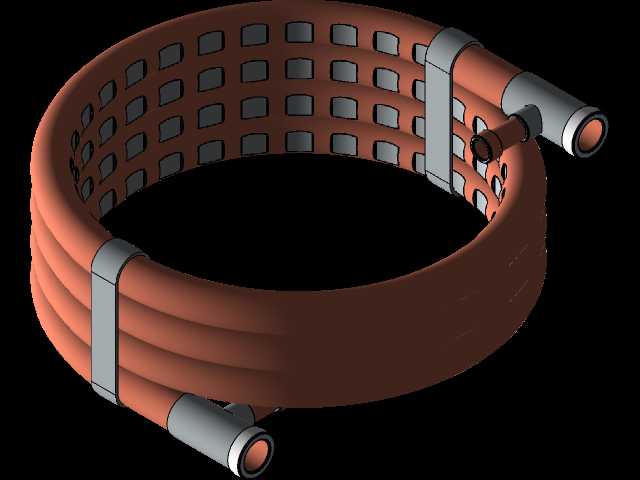

WKC型同轴盘管式热交换加热器结构

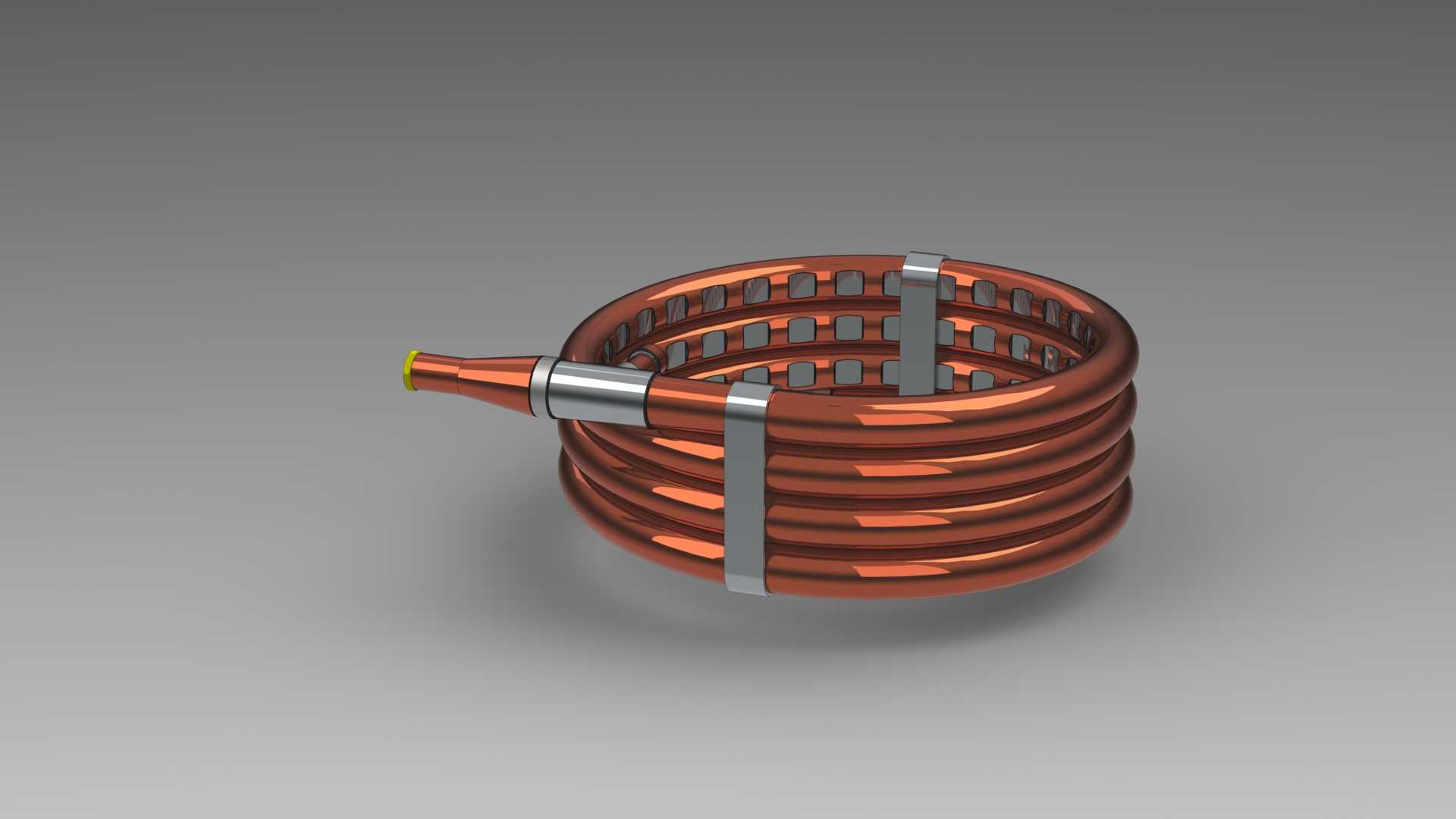

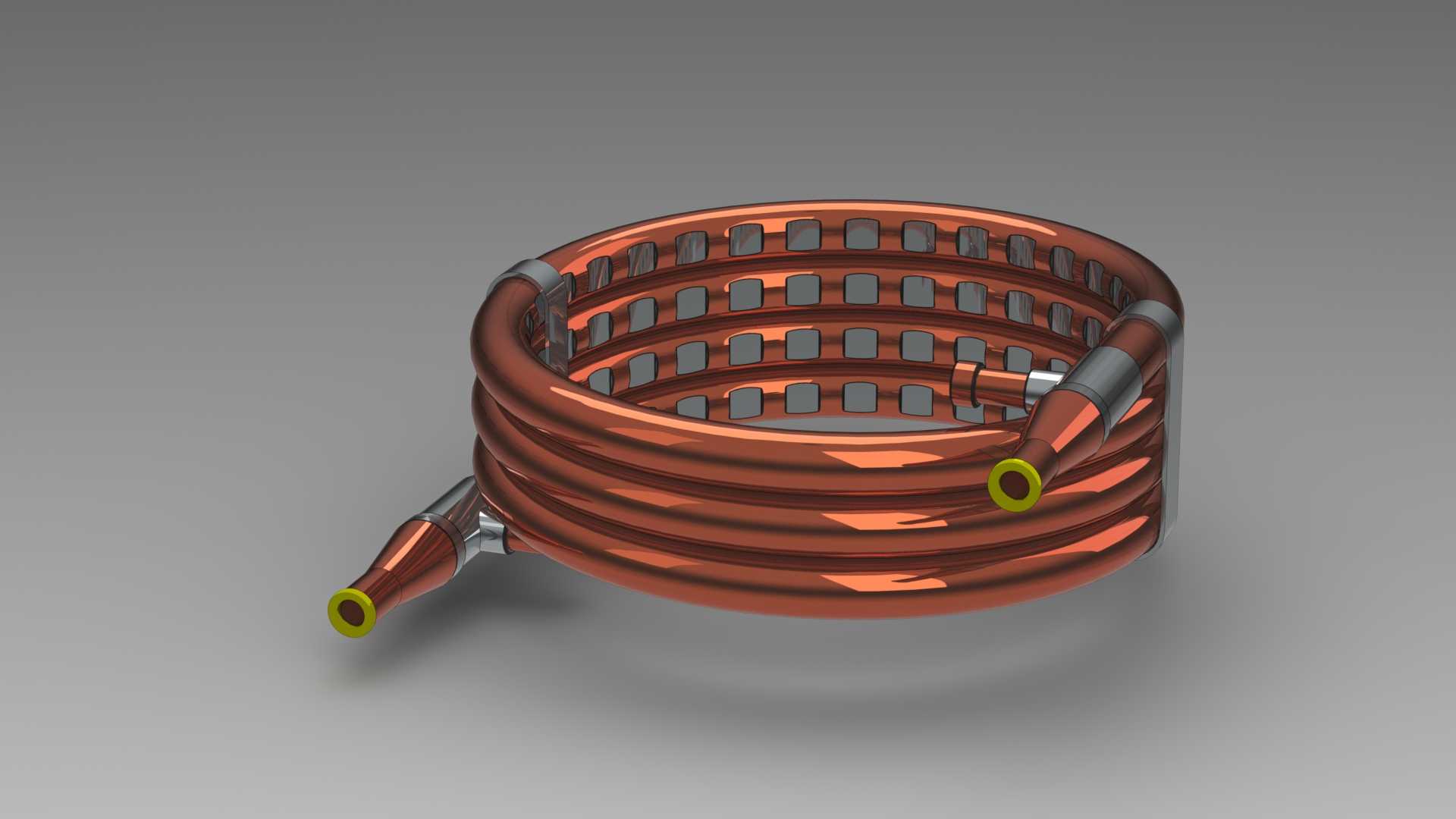

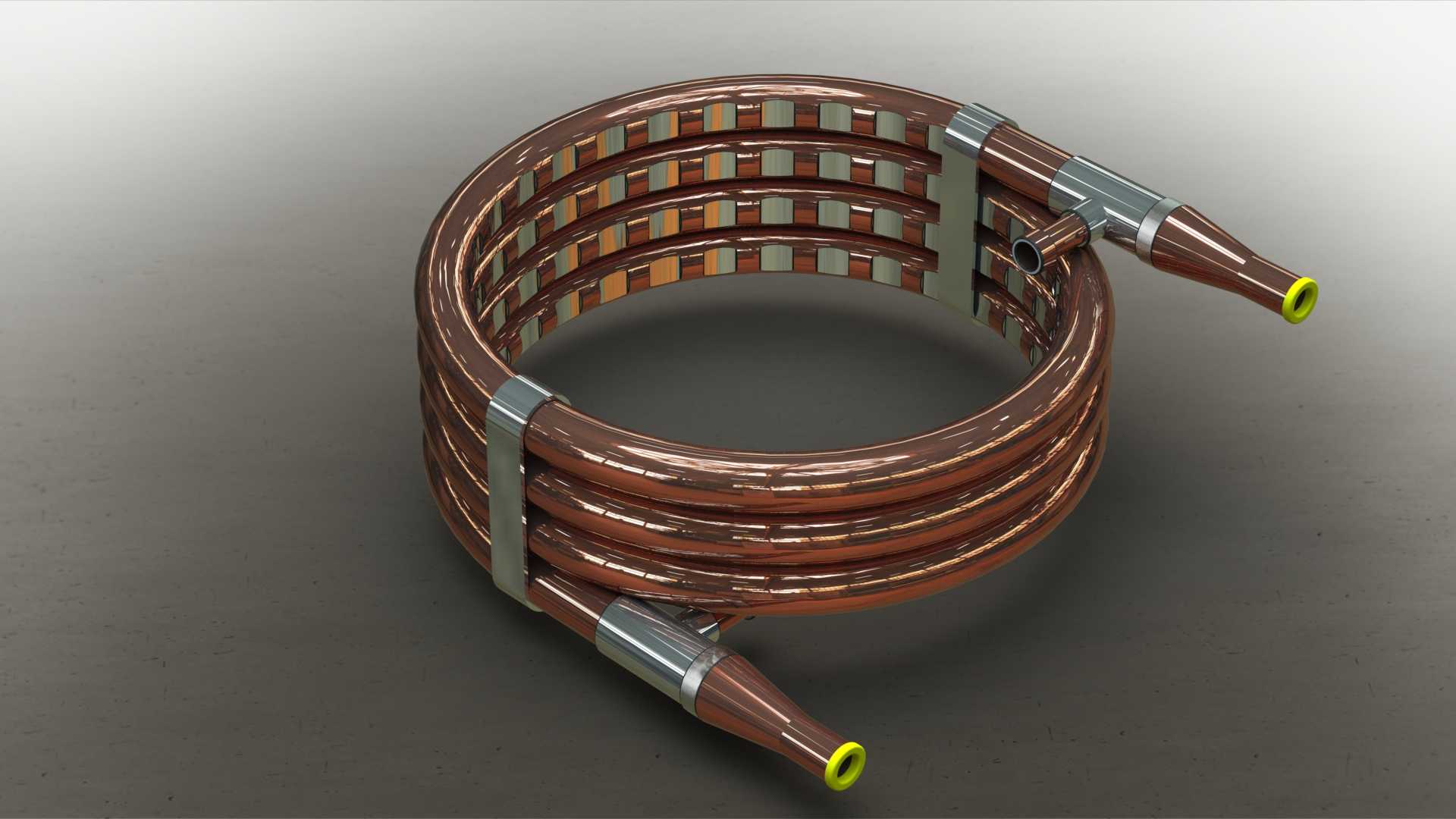

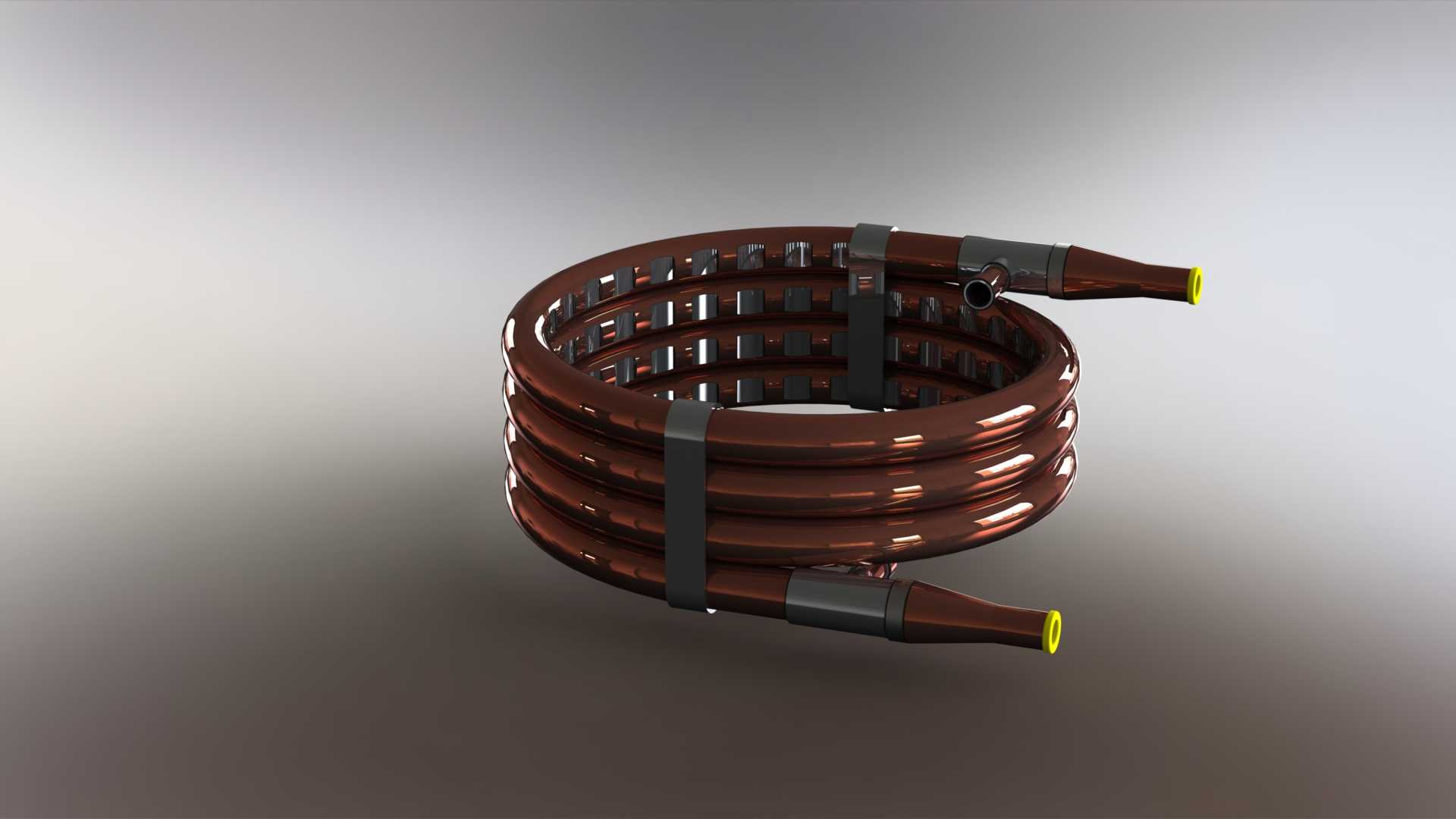

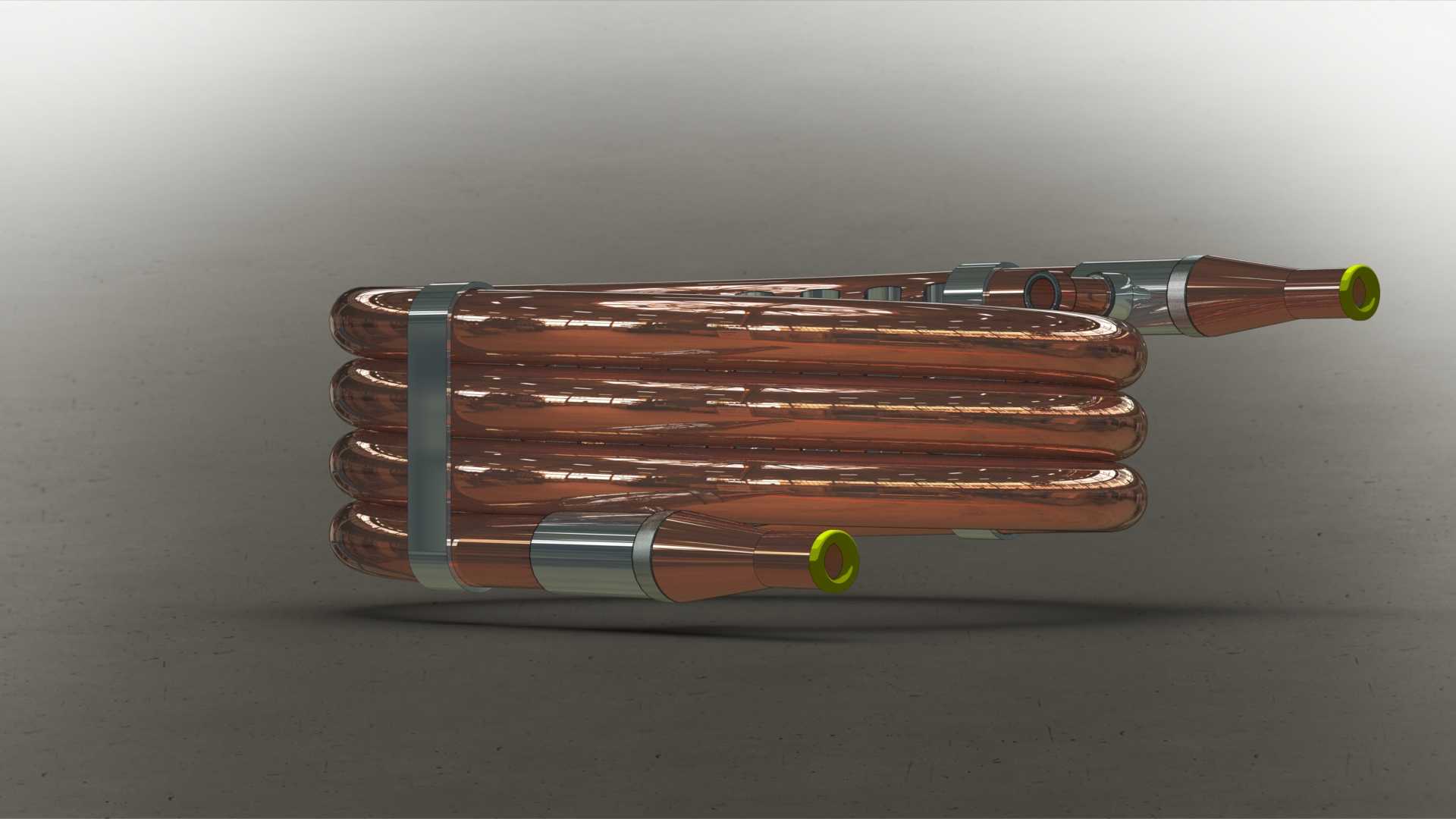

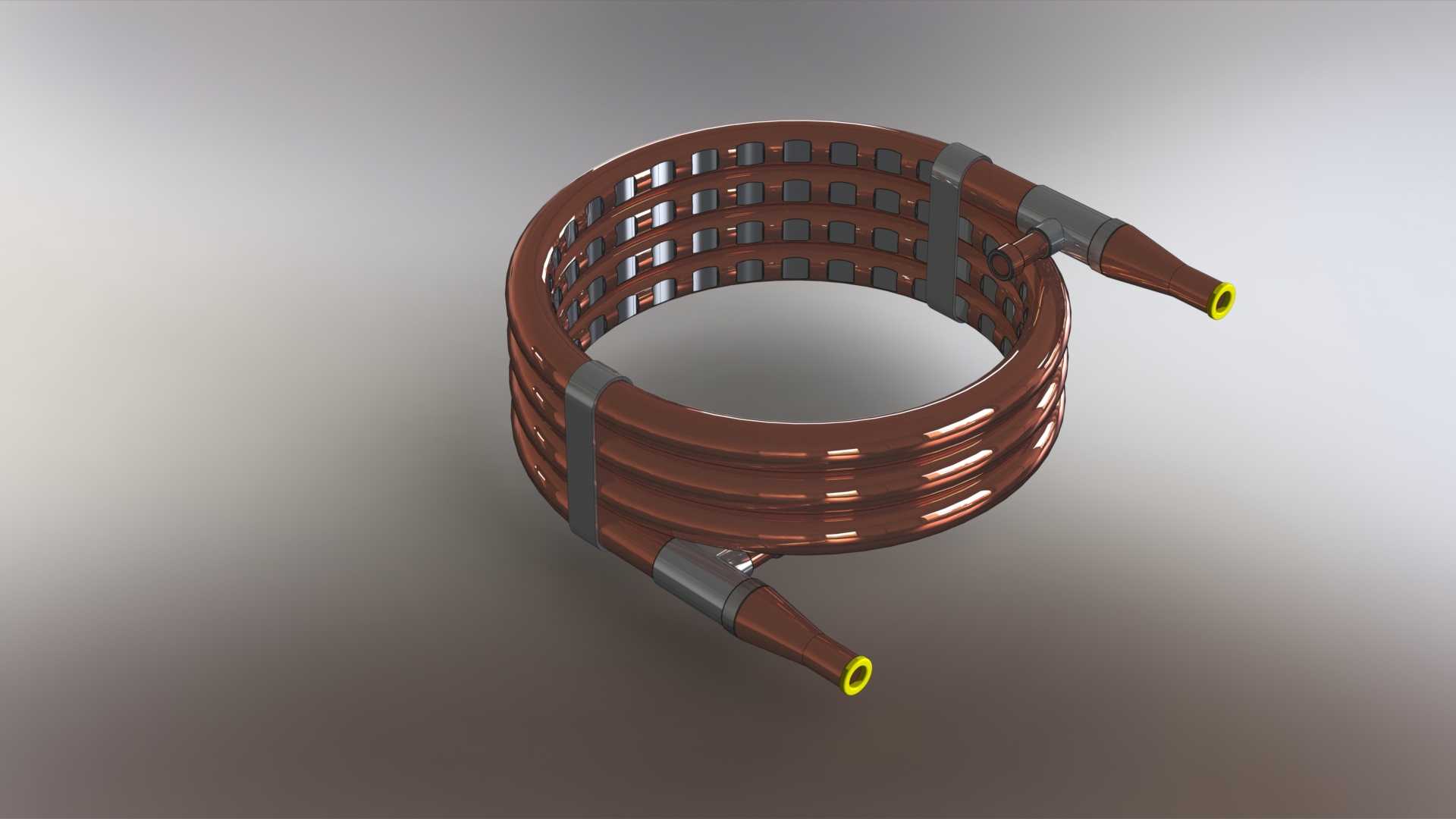

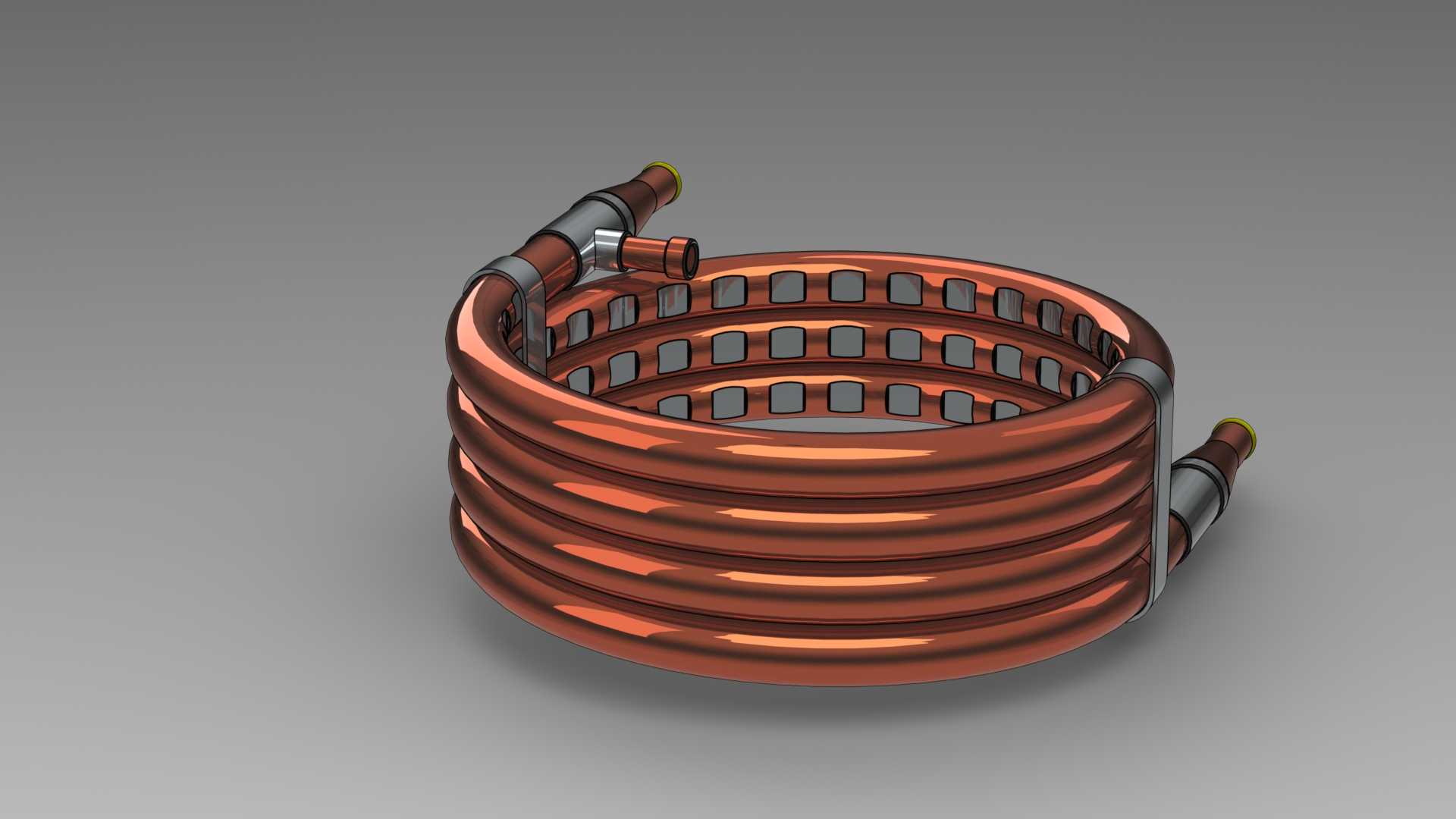

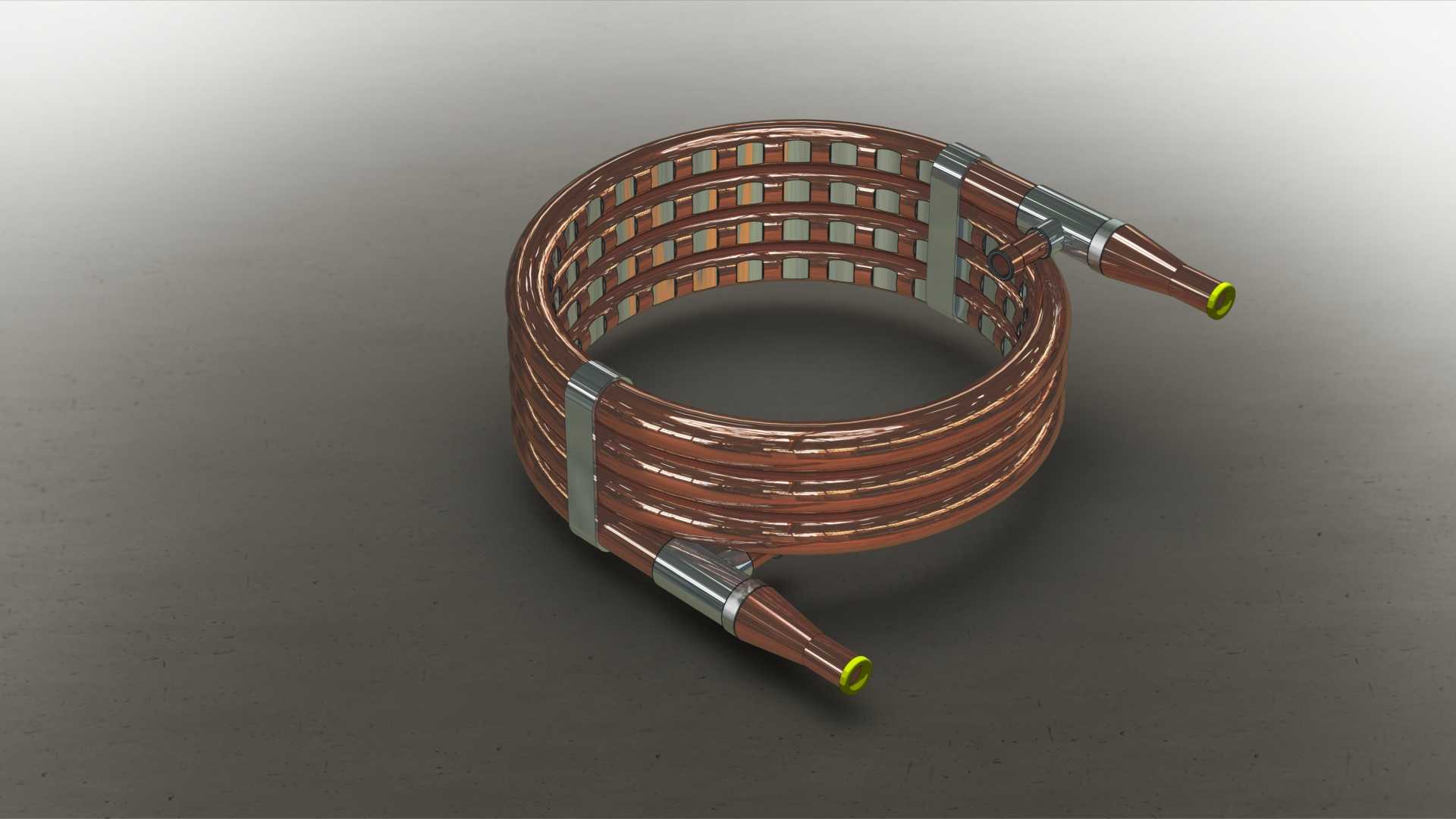

这款同轴盘管式热交换设备，主要应用在小型流体温控、液压系统油温调节、小型化工试验流体换热、家用及商用热泵机组的冷热交换场景中，也可配套在小型采暖设备、精密仪器恒温回路里完成两种介质之间的热量传递，依靠两种介质在同轴通道内的逆向流动实现高效热交换，不需要额外占用过大的安装空间，适配空间紧凑的换热需求场景。设备整体采用螺旋盘管式同轴结构设计，内管与外管形成同心环形流道与中心流道，两种换热介质分别在两个独立流道内逆向流动，能够在有限的管长内最大化换热接触面积，相比直管式同轴换热器，螺旋盘绕的结构让介质在流动过程中形成持续的紊流效果，破坏管壁处的滞流边界层，大幅提升整体换热效率，同时螺旋结构本身具备一定的管道形变余量，能够缓冲介质温度快速变化带来的热胀冷缩应力，减少管道焊缝处的应力开裂风险。设备两端采用渐扩式接头设计，接头端部做了适配标准管路快接的密封接口，能够直接对接对应通径的流体管路，不需要额外制作过渡转接头；盘管整体通过三道高强度束带进行捆扎固定，避免盘管在运输、安装及长期使用过程中出现盘管移位、形变导致的流道间隙变化，保证环形流道的通流截面均匀一致，避免局部流道狭窄造成的介质阻力陡增问题。从安装边界来看，设备整体为多层盘绕的圆柱形态，安装时仅需要预留对应盘绕直径的圆形安装空间，两端接头沿盘体切线方向向外延伸，安装时可以根据管路走向调整接头的朝向，不需要对设备主体进行额外改装；设备整体的流道阻力经过优化，在额定流量下的压损控制在常规循环泵的适配范围内，不需要额外选配高扬程泵组就能完成介质循环。设计过程中充分考虑了不同介质的适配性，流道内壁做了光滑过渡处理，没有直角弯折或者突兀的截面变化，能够减少介质内杂质在流道内的沉积，降低长期使用后的流道堵塞概率，同时这种同轴结构的密封点仅集中在两端接头位置，相比多管程的列管换热器密封点更少，后期维护时仅需要检查两端接头的密封状态即可，大幅降低日常运维的工作量。在实际使用中，这款设备既可以作为加热器使用，也可以作为冷却器使用，只需要调整两侧介质的温度差即可实现热量的定向传递，能够适配多种不同的换热工况需求，不管是小型液冷回路的散热，还是低温流体的预热升温，都能通过该结构完成稳定的热量交换。
