六缸径向排布气动动力装置结构设计

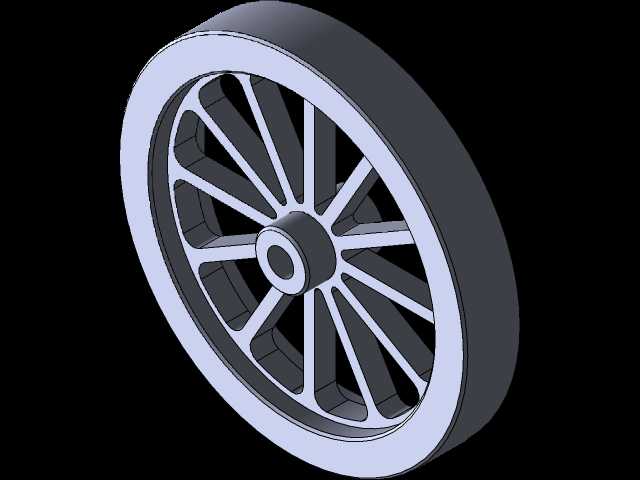

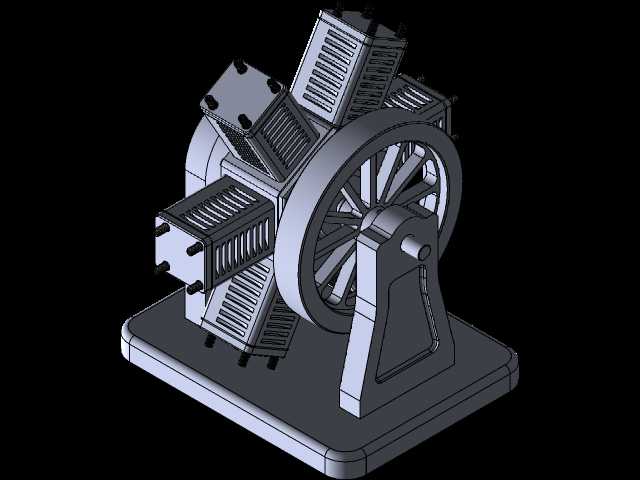

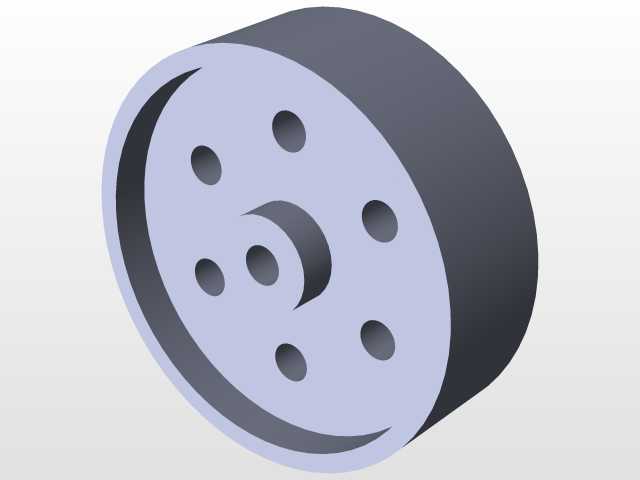

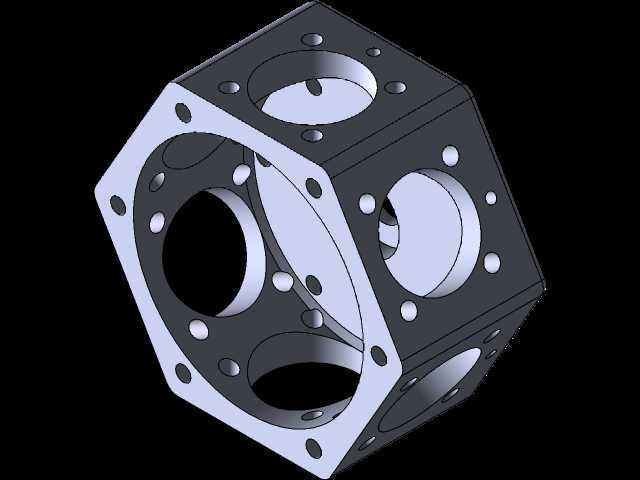

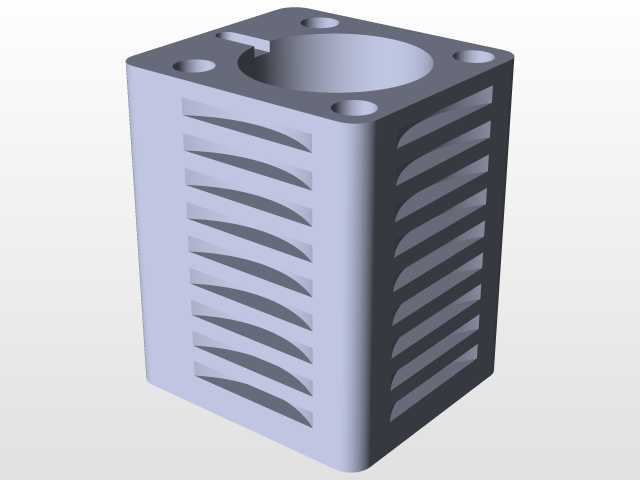

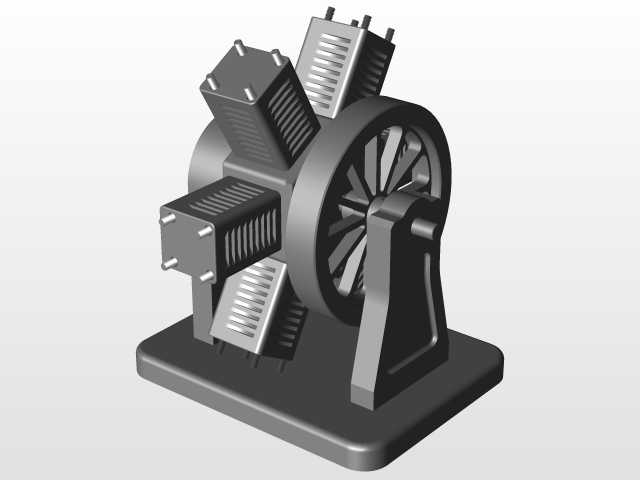

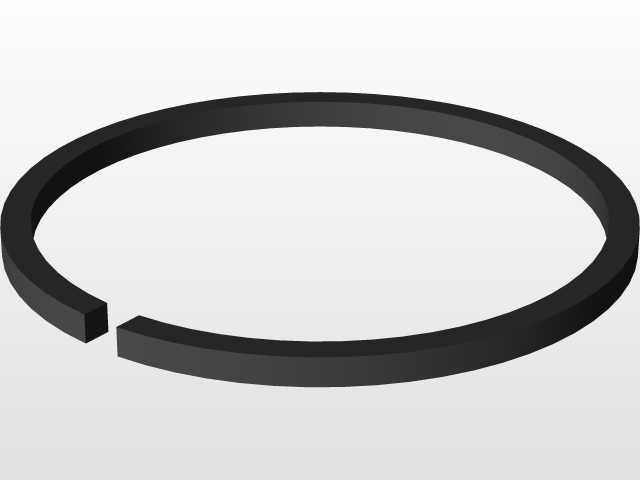

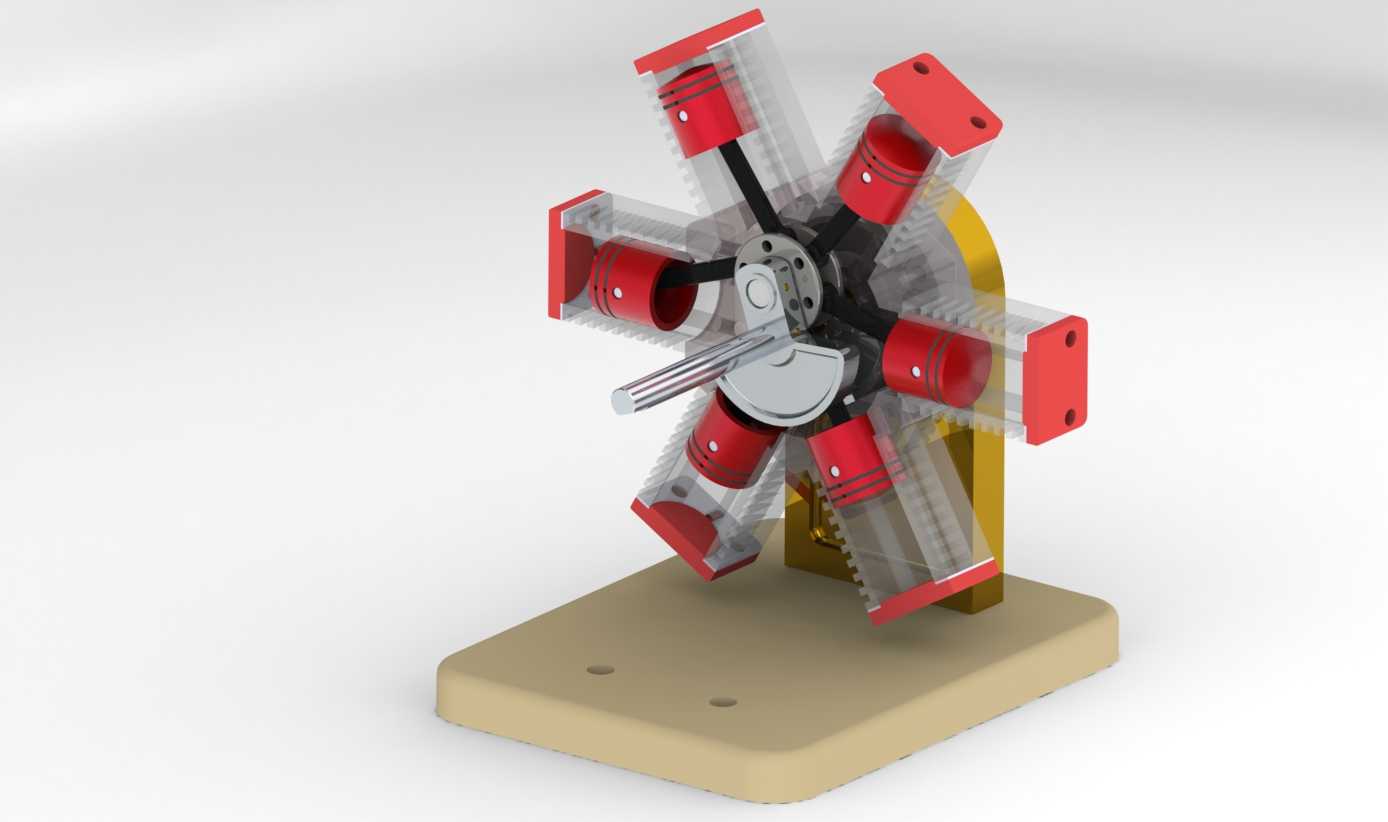

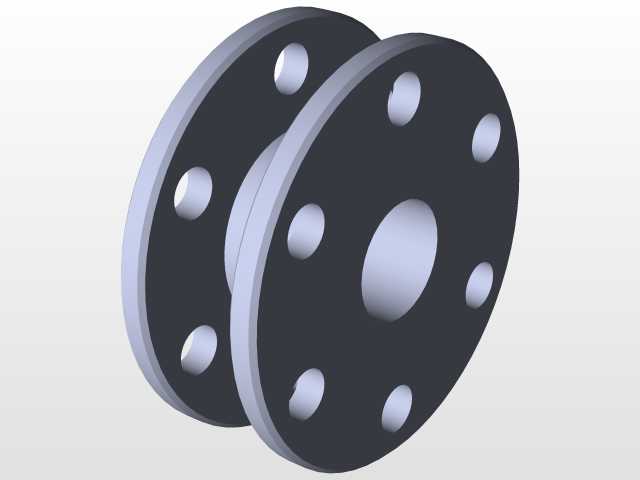

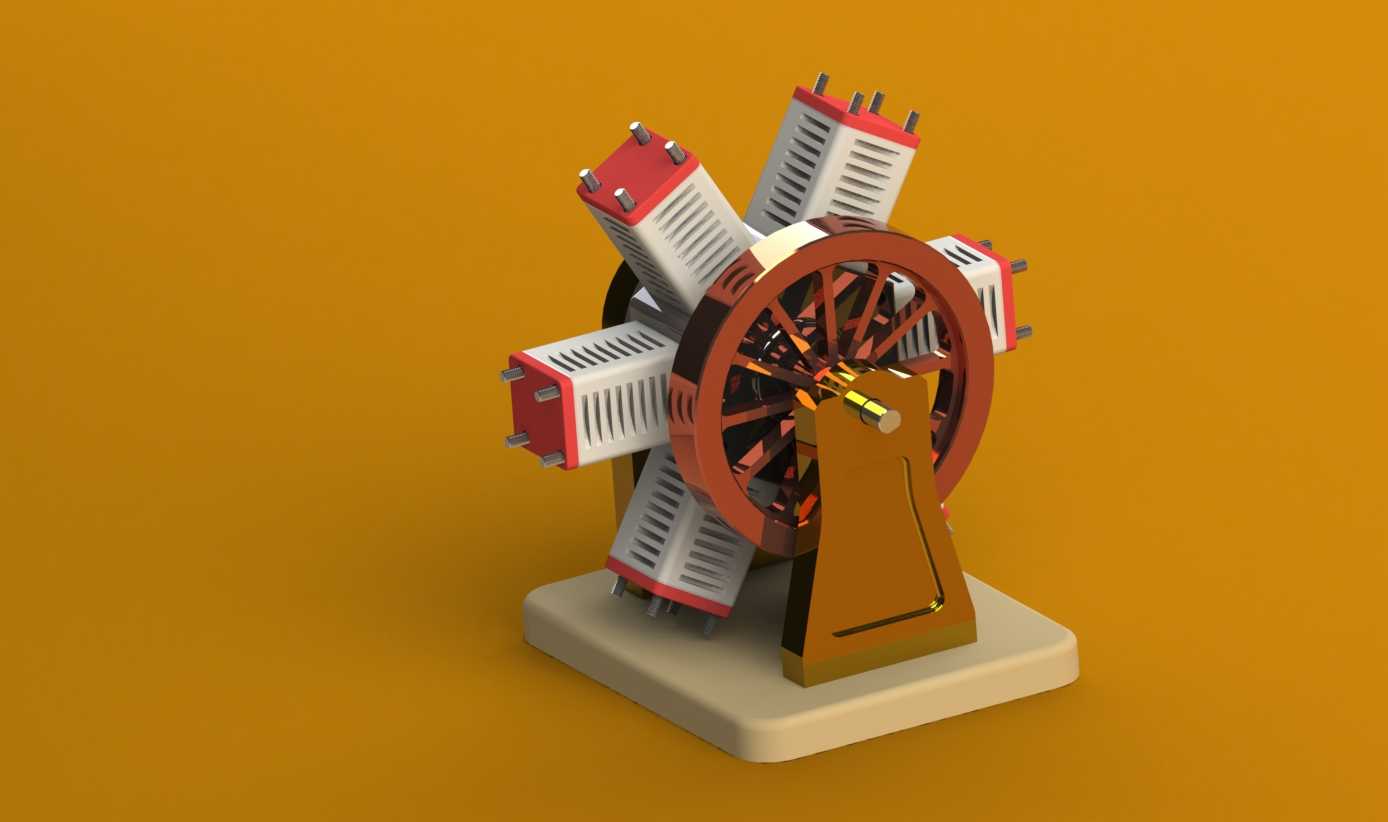

这款六缸径向排布的气动动力装置，是面向低压气动动力场景开发的紧凑型动力输出结构，可广泛应用于小型自动化生产线的间歇动力供给、教学演示台架的动力单元、桌面级创意机械装置的动力源，以及低压气动工具的核心动力模块，相比传统电动动力单元，它具备过载自动卸荷、启停响应速度快、无电火花风险的特性，尤其适合在有防爆要求的轻工装配、粉尘类作业场景中作为动力输出部件使用。从实际用途来看，该装置通过压缩空气作为动力介质，将六个气缸的直线往复运动通过中心曲柄轮结构转化为旋转扭矩输出，能够在0.4-0.8MPa的常规工厂气压供给条件下，实现稳定的低速大扭矩输出，无需额外搭配减速齿轮组即可直接驱动低转速负载，大幅简化了配套设备的传动链路。在功能特性上，六个气缸沿中心轮径向均匀排布的结构，让每个气缸的做功行程可以沿圆周方向均匀错开，相比单缸或双缸气动动力结构，它的扭矩输出波动更小，运行过程中的振动幅度更低，同时径向排布的结构让所有气缸的进气通路可以通过中心配气结构统一布设，减少了外接气管的数量，降低了管路布置复杂度和漏气风险。从设计思路层面，这款装置采用了集成式安装基座的设计，将中心曲柄的支撑结构、气缸的定位安装面整合在同一个铸造基座上，既保证了各个气缸安装位置的同轴度和位置精度，也让整体结构的装配难度大幅降低，普通机械装配人员即可完成整机组装调试；中心传动轮采用辐条式减重结构，在保证结构强度的前提下降低了旋转部件的惯量，让装置的启停响应速度进一步提升，同时每个气缸与中心轮之间的连杆连接点都预留了润滑脂存储槽，能够在长时间运行时减少连接销轴的磨损，延长设备维护周期。在外形尺寸与安装边界上，这款装置整体采用方正的台式布局，基座底部预留了四个标准的螺栓安装孔位，可以直接固定在标准工业铝型材工作台或者设备安装面板上，整体径向尺寸控制在较小范围内，六个气缸向外延伸的最大轮廓不会超出基座的外接正方形边界，在设备内部安装时不会与周边其他部件产生干涉，同时进气接口统一设置在基座后侧，方便从设备后方统一布设气路管线，避免管线外露影响设备整体外观或者与运动部件产生剐蹭。
