单缸往复式发动机气缸剖切结构展示

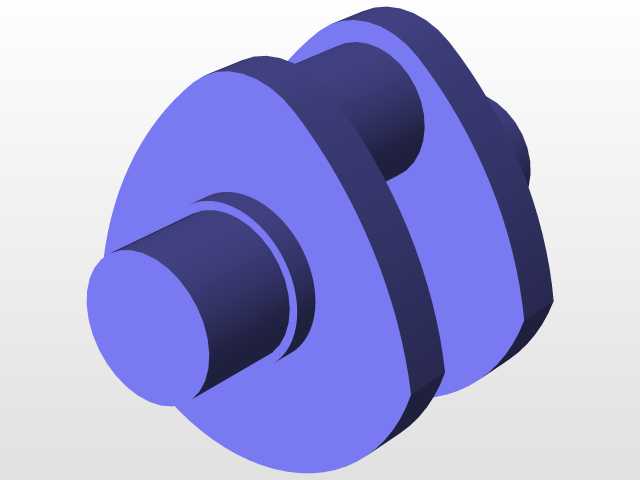

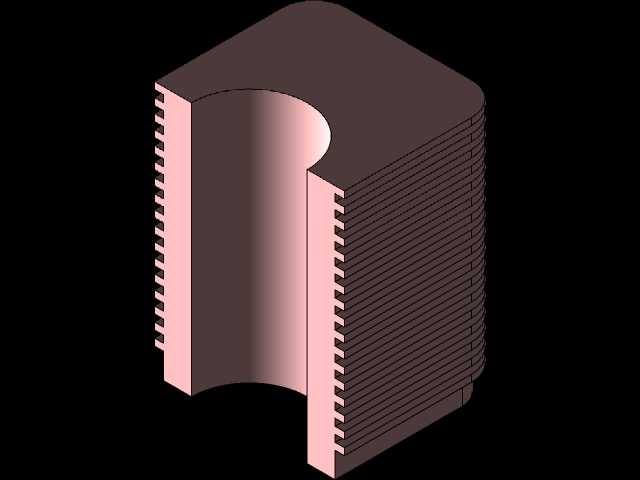

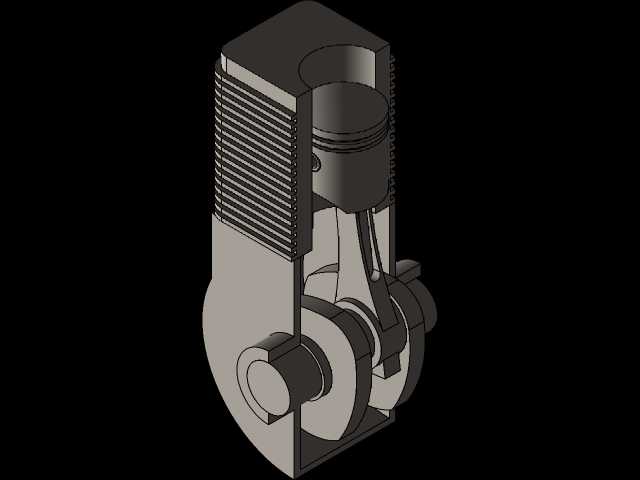

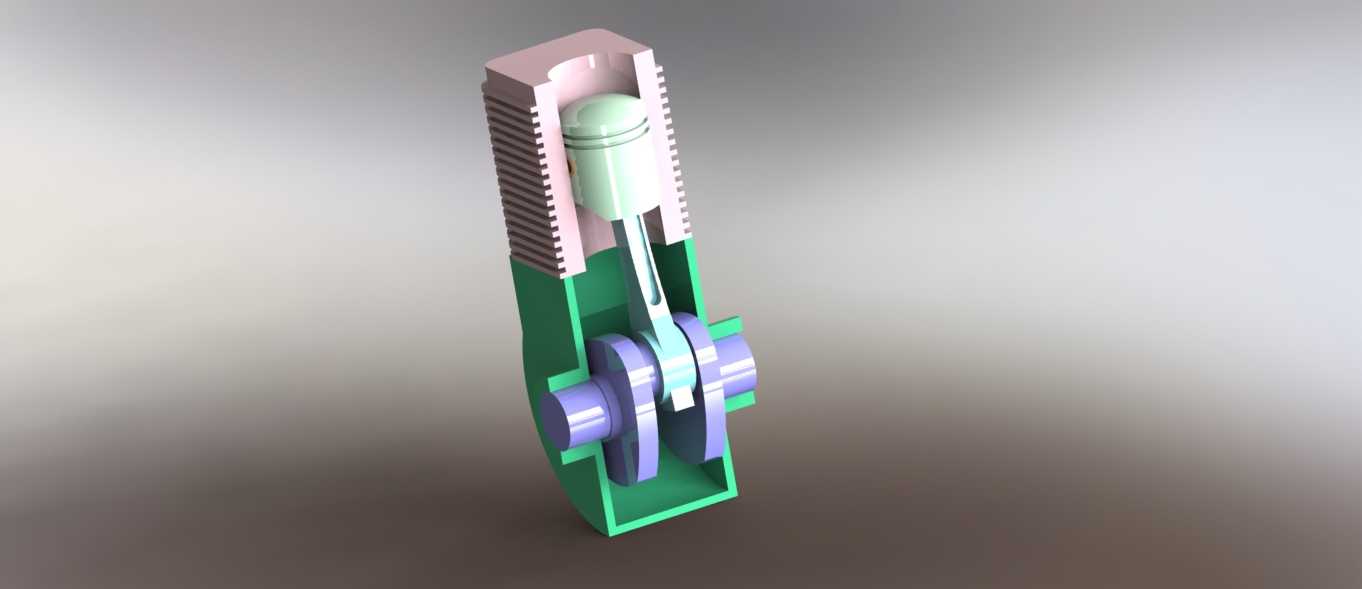

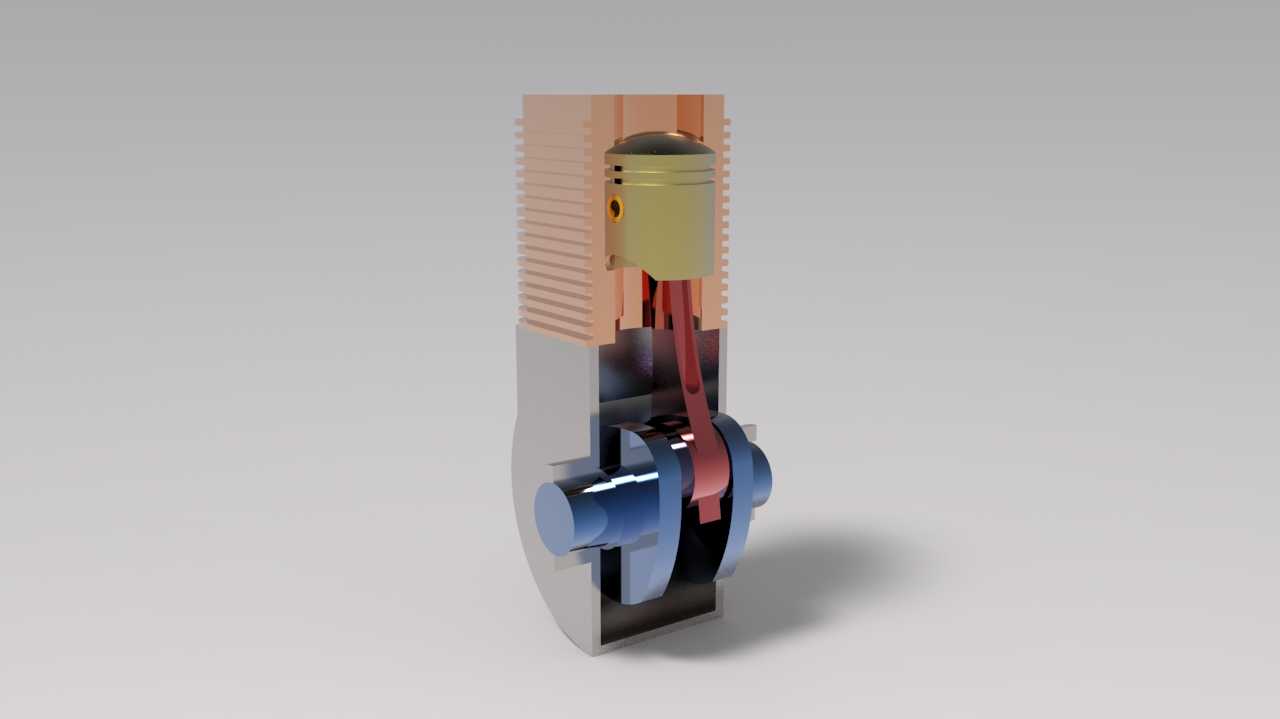

本次呈现的是往复式动力机械核心的气缸组件剖切结构，这类部件广泛应用在通用小型动力设备、摩托车动力单元、小型发电机组、园林机械以及教学演示教具领域，是将燃料燃烧产生的热能转化为旋转机械能的核心承载结构。作为往复式动力装置的核心工作腔体，气缸的核心作用是为活塞提供密闭的往复运动空间，配合活塞环实现燃烧腔的密封，承受燃烧过程产生的高温高压冲击，同时引导活塞完成进气、压缩、做功、排气四个完整工作冲程，将活塞的直线往复运动通过配套的曲柄连杆机构转化为曲轴的旋转扭矩向外输出。从功能特性来看，该结构采用了分体式的腔体设计，上部带有散热鳍片结构，能够在风冷工况下快速导出燃烧过程产生的多余热量，避免腔体温度过高引发的润滑失效、部件变形等问题；下部为曲柄连杆容纳腔，预留了曲轴的安装支撑位，能够对曲柄连杆机构的运动形成防护，同时为润滑油提供存储空间，保障运动副的持续润滑。在设计思路上，该结构优先保障了腔体的同轴度精度，活塞运动的缸筒内壁与下部曲轴安装位保持严格的垂直对应关系，避免活塞运动过程中出现偏磨，提升部件的使用寿命；剖切展示的结构清晰呈现了活塞、连杆、曲柄轴的装配关系，活塞销连接活塞与连杆小头，连杆大头与曲柄轴的曲柄销配合，能够顺畅将直线运动转化为旋转运动，各运动部件之间预留了合理的配合间隙，既保障运动过程无卡滞，也能适配热胀冷缩带来的尺寸变化。从安装边界来看，该气缸组件上部可对接气缸盖完成燃烧室的封闭，侧面预留了进排气接口的安装位置，下部曲轴安装位可对接箱体端盖完成动力输出轴的定位，整体结构紧凑，外部散热鳍片的外轮廓尺寸适配小型动力设备的安装空间，无需额外改造即可匹配通用小型单缸动力的安装点位，既可以作为实物开发的结构参考，也可用于机械原理教学的结构演示，帮助从业者直观理解往复式动力的能量转换过程与部件配合逻辑。
