三相异步鼠笼式电动机三维结构设计

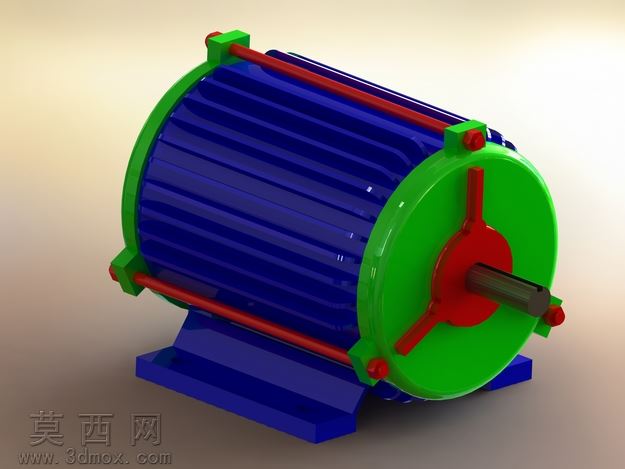

本作品为三相异步鼠笼式电动机的三维结构设计，采用SolidWorks完成全参数化建模，整体建模过程严格遵循中小型异步电机的通用工业设计规范，完整还原了电机的核心组成结构。建模阶段首先搭建电机的整体装配基准，以输出轴的中心轴线作为全局装配参考，依次完成定子机座、前后端盖、定子铁芯、鼠笼转子、输出轴、散热筋、安装底座、拉紧螺栓、接线盒等核心零部件的独立建模，各零件间的装配约束完全匹配实际电机的装配逻辑，可实现无干涉的装配运动仿真。模型的材质与渲染表现贴合工业实物的视觉特征：机座部分采用深蓝色铸铁材质，表面添加均匀的轴向散热筋结构，还原铸铁机座的哑光金属质感，散热筋的排布间距、凸起高度均参考Y系列通用电机的实际参数设计，可直观呈现电机运行时的散热结构逻辑；前后端盖采用亮绿色工程塑料质感的渲染表现，与深蓝色机座形成清晰的视觉区分，端盖上的轴承安装位、螺栓固定孔位均做了精准的结构还原，端盖中心的轴伸密封结构也做了细节刻画；输出轴采用深灰色调质钢材材质，轴伸端的键槽结构、轴肩定位结构完整呈现，可直观展示电机与外接负载的连接方式；拉紧螺栓采用红色金属质感渲染，清晰展示机座与端盖的紧固连接逻辑，螺栓头部的六角结构、螺纹段的细节均做了简化但精准的表达，既保证模型视觉清晰，又避免不必要的面数冗余。设计思路上以结构展示为核心目标，对电机内部的定子绕组、鼠笼导条等结构做了适度简化，重点突出电机外部的装配关系、安装结构与外观特征，模型整体比例协调，各部件的尺寸比例符合通用中小型电机的实际规格，安装底座的地脚螺栓孔位、底座的支撑筋结构均做了准确还原，可用于电机选型展示、机电装配教学、工业场景动画搭建等场景。渲染阶段采用柔和的影棚布光，在模型侧后方添加主光源突出机座散热筋的凹凸质感，正面添加补光弱化结构暗部的死黑区域，底部添加柔和的投影增强模型的立体感，整体渲染效果清晰明快，可清晰分辨各组成部件的边界与结构特征，无需额外标注即可快速识别电机的各部分功能结构。
