无叶片向心式特斯拉涡轮结构设计

本次呈现的无叶片向心式涡轮结构，依托边界层效应实现流体能量转换，完全区别于传统依靠流体冲击叶片做功的轮系结构，在低粘度流体输送、小功率能量回收场景中具备独特的应用优势。从实际应用场景来看，这类涡轮结构既可以作为小型地热发电系统的动力转换单元，适配中低温地热流体的能量提取需求，也可作为多盘离心泵用于生物工程领域的温和流体输送，避免传统叶轮结构对输送介质产生的剪切破坏，在小流量高压头的流体输送工况下，相比传统叶片泵具备更稳定的运行表现，同时还可适配小型余热回收系统，对工业生产中排放的低压废汽进行能量回收，降低生产环节的能源损耗。

从设备实际用途与功能特性来看，该结构摒弃了传统涡轮的叶片设计，依靠多层平行圆盘之间的流体粘性拖拽力传递能量，流体从设备径向外侧进入盘片间隙后，沿着盘片表面向中心流动，在边界层粘滞力的作用下带动盘组同步旋转，最终从中心轴向出口排出完成能量转换，运行过程中不存在叶片与流体的硬冲击，运行噪音更低，结构磨损更小，对流体中的微小杂质耐受度更高，不会出现传统叶片涡轮容易出现的叶片气蚀、杂质卡滞等问题。

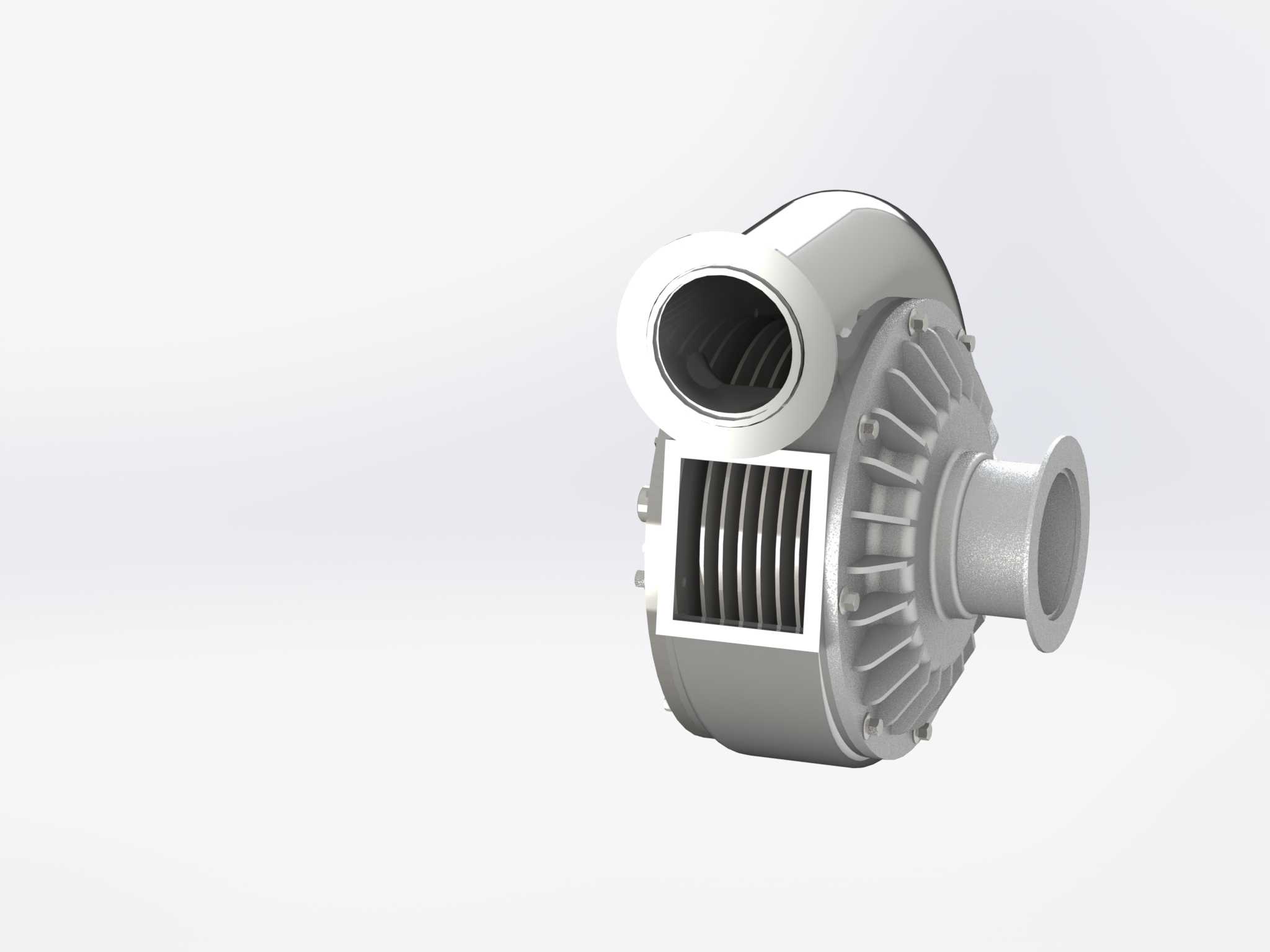

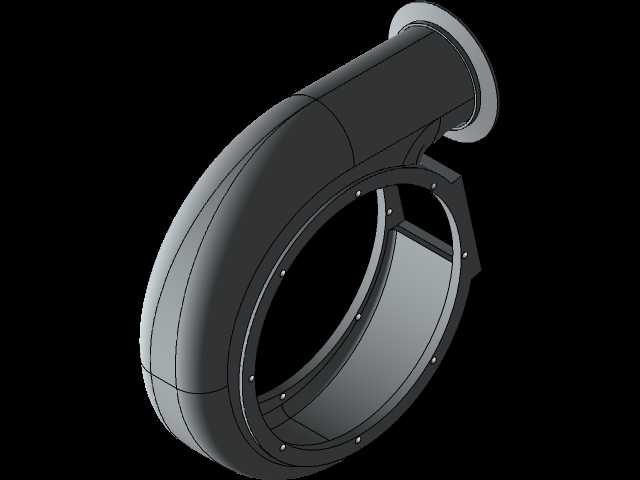

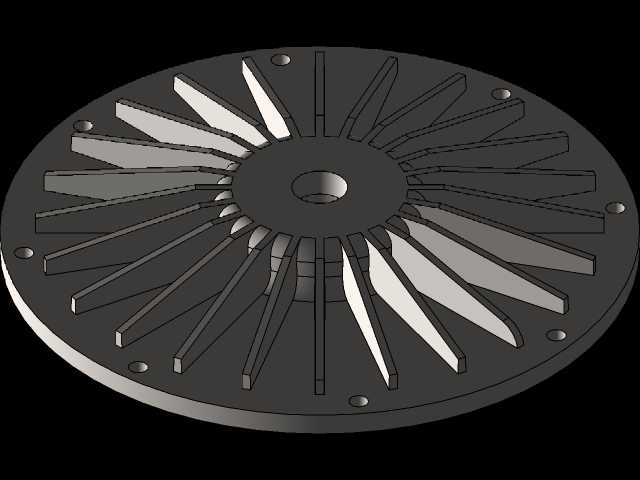

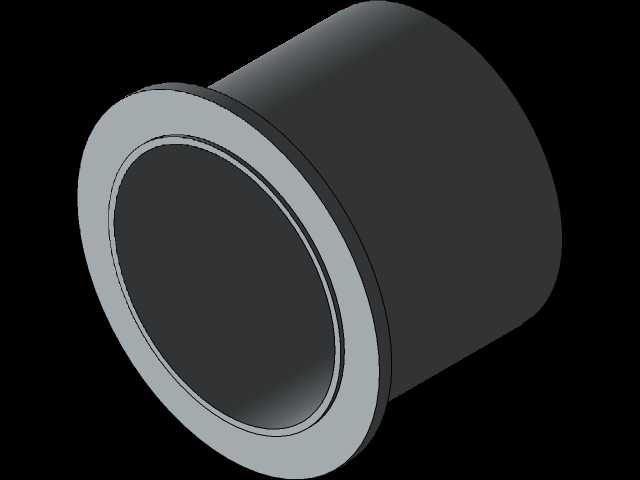

从产品设计思路来看，整体结构采用蜗壳式进气腔体设计，侧向设置径向进气接口，可保证进入腔体的流体沿圆周方向均匀分布，顺利进入各层盘片的间隙当中；盘组部分采用等间距平行排布设计，盘片边缘做圆弧过渡处理，减少流体进入盘隙时的局部阻力损失；端盖部分集成散热鳍片结构，可在设备高速运行时快速导出盘组旋转摩擦产生的热量，避免腔体内部温度过高影响流体粘性与结构强度；中心输出轴采用双侧轴承支撑结构，保证高速旋转时的轴系稳定性，输出端采用标准法兰接口，可直接连接发电机或者泵体负载，无需额外定制连接结构。

从外形尺寸与安装边界来看，整体结构采用类蜗壳的近似圆柱外形，径向最大尺寸适配小功率动力单元的安装空间要求，轴向尺寸紧凑，进气接口与排气接口分别布置在蜗壳径向侧与中心轴端，接口尺寸匹配常规工业流体管路的连接标准，安装底座预留标准化的螺栓固定孔位，可直接固定在常规型材机架或者设备安装平台上，安装时仅需保证进出气接口的管路密封，以及输出轴与负载的同轴度即可，无需复杂的安装调试流程，适配小型分布式能源站点、实验室流体输送装置的紧凑安装需求。
