普通卧式工业车床整体结构三维设计

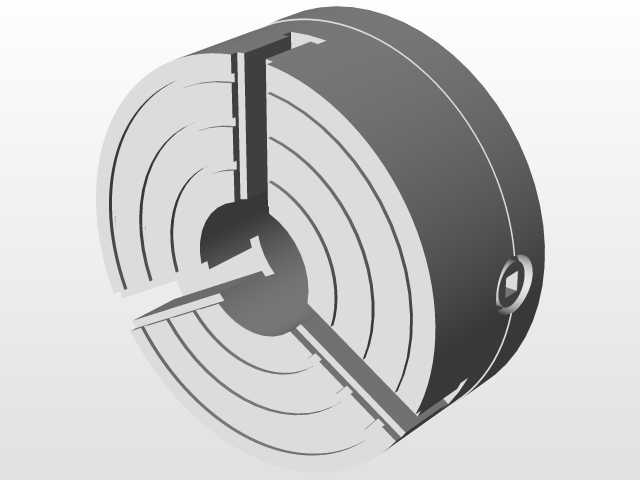

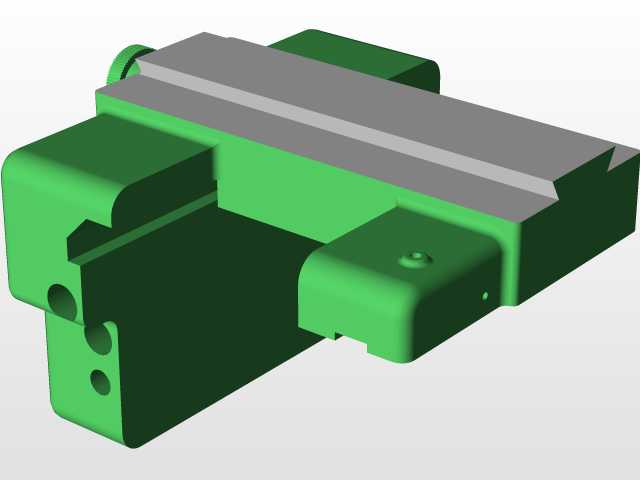

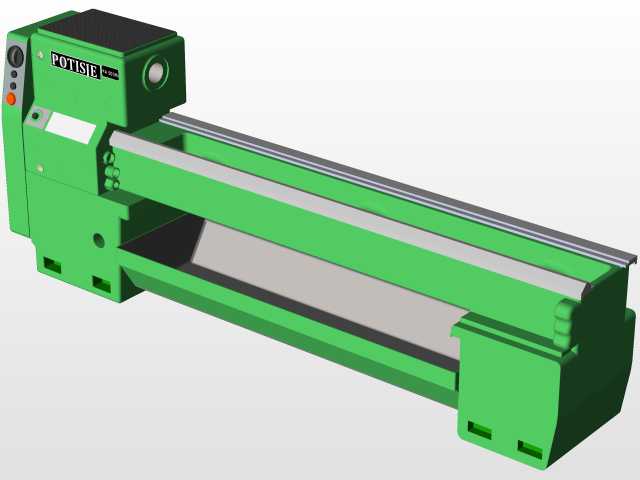

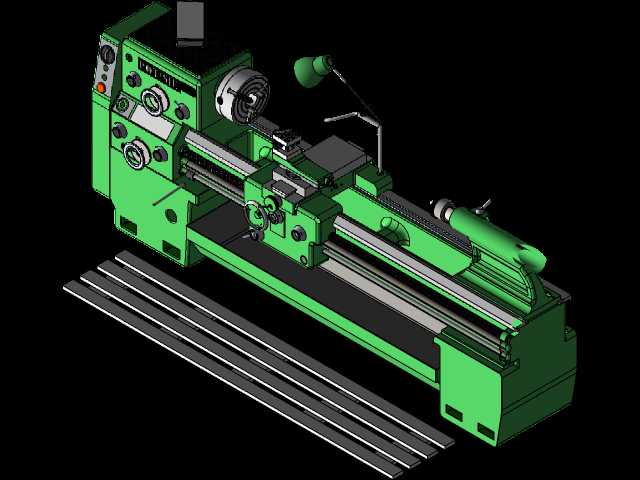

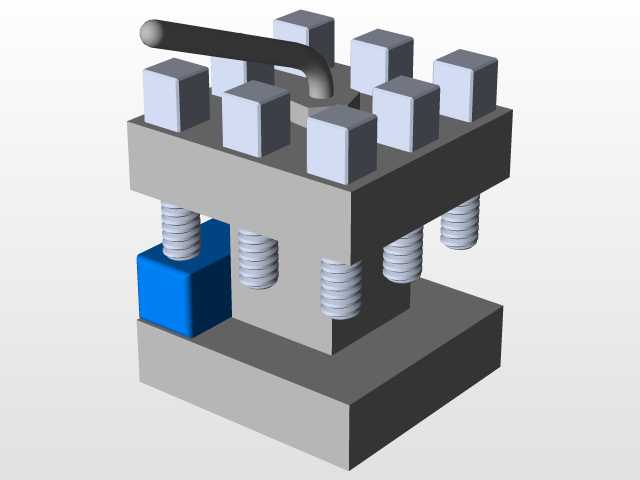

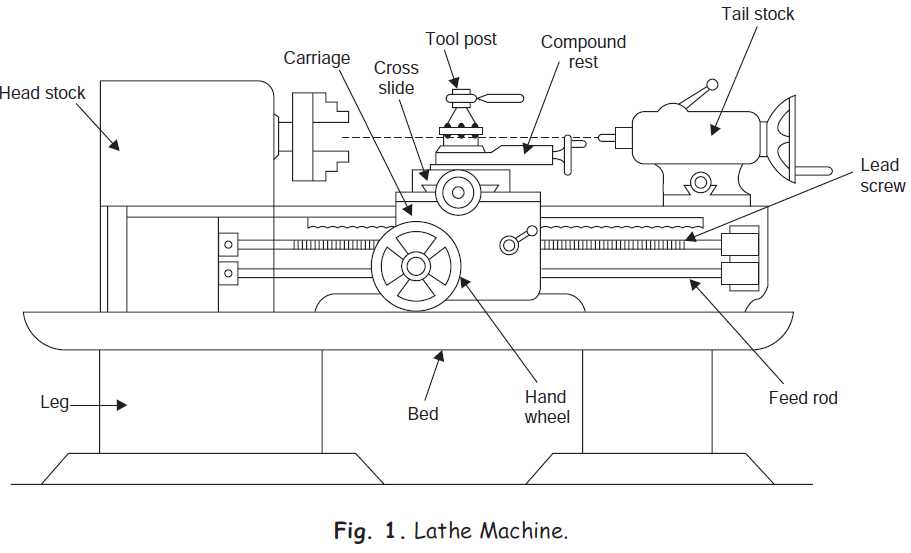

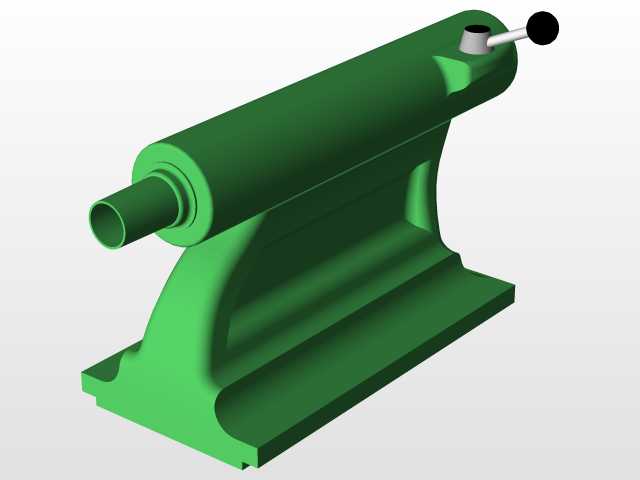

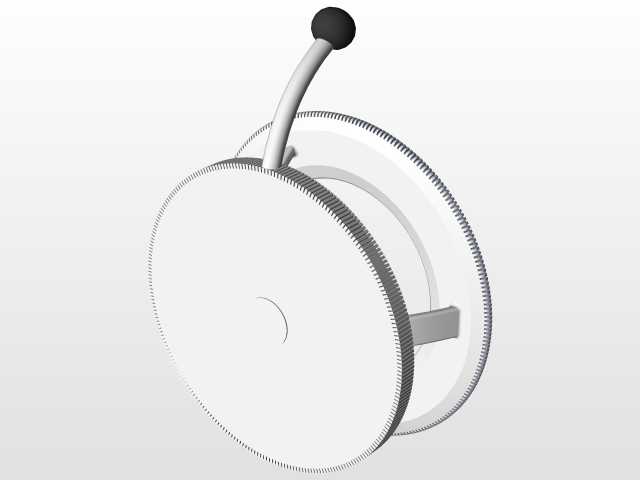

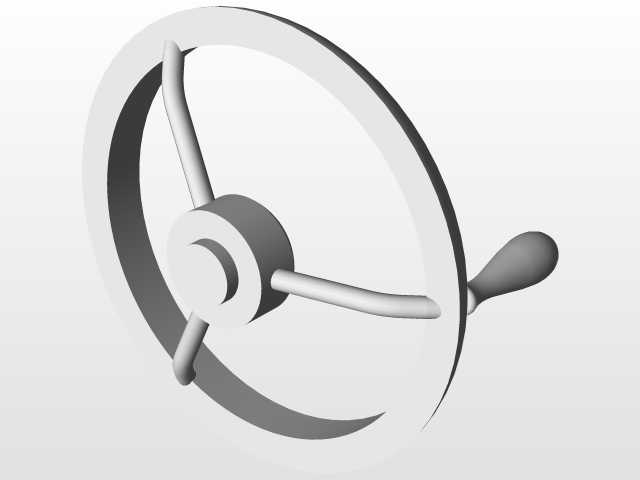

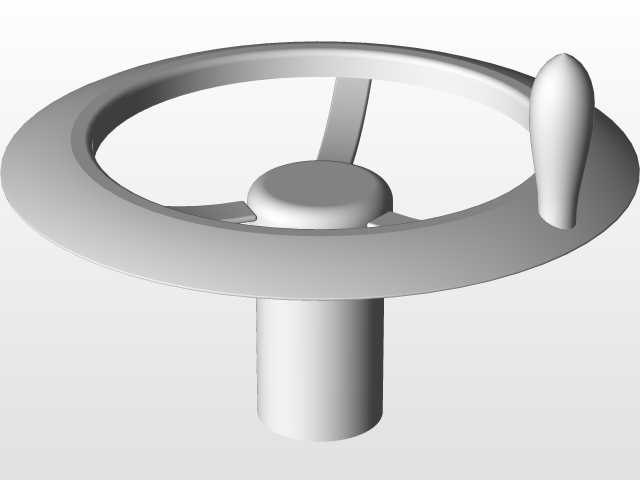

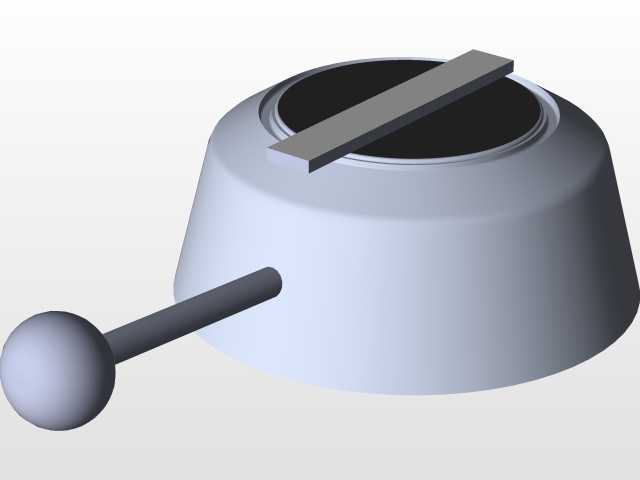

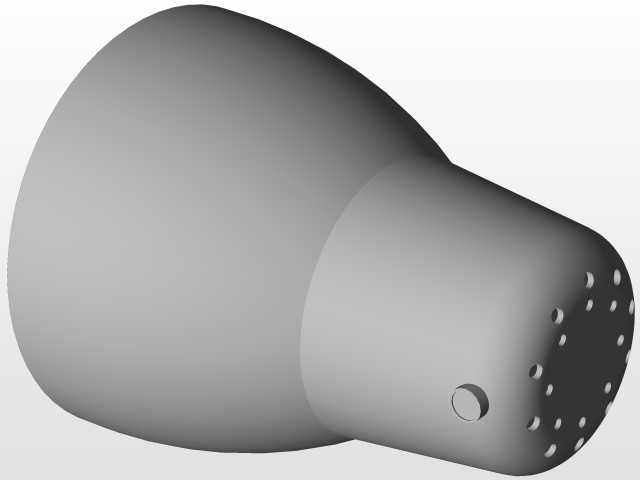

这款卧式车床是机械加工领域应用最为广泛的通用金属切削设备，可覆盖绝大多数轴类、盘类、套类回转体零件的加工需求，在通用机械制造、汽配零件加工、五金件生产、设备维修车间、职业院校实训基地等场景中都是核心生产设备，能够完成外圆车削、内孔镗削、端面切削、螺纹加工、锥面车削、成型面加工、切槽切断等多类加工工序，适配从单件小批量修配作业到中小批量零件量产的不同生产需求。从整体结构设计来看，该模型完整还原了普通卧式车床的全部核心功能部件：床身作为整台设备的承载基础，采用高刚性的箱型筋条布局设计，底部配套落地式支撑腿，安装时需要保证床身水平度偏差控制在合理范围内，整体安装边界需要预留足够的操作与维护空间，正面操作区预留工件上下料、刀具更换的操作余量，尾部预留尾座进退的调节行程，侧方预留进给机构的维护操作空间，避免与车间其他设备、墙体产生干涉。主轴箱布置在床身左端，内部集成主轴变速传动结构，可输出不同转速的主轴扭矩，配套卡盘实现工件的夹紧与旋转驱动，是整台设备的动力输出核心；床身导轨采用高精度的平-V组合导轨设计，为溜板、尾座的纵向移动提供精准导向，保证长期运行下的运动精度保持性；溜板部件搭载横向进给滑台与刀架结构，可实现纵向、横向的双向进给运动，刀架位置配套可转动的复合刀座，能够同时安装多把不同用途的车刀，通过转动刀架即可快速切换加工刀具，复合刀座可调整偏转角度，满足锥面、短成型面的车削需求，手轮部件分别对应纵向、横向的手动微调进给，方便对刀操作与小尺寸进给的精准控制；尾座布置在床身右端，可沿导轨纵向调整位置并锁紧，顶尖结构用于支撑长轴类工件的自由端，降低长工件加工时的挠曲变形，也可换装钻头、铰刀等孔加工刀具完成内孔加工作业；进给杆与丝杠沿床身纵向平行布置，光杆负责常规车削作业的自动进给传动，丝杠专门用于螺纹加工时的精准进给传动，保证螺纹螺距的加工精度。整个设计充分考虑了实际加工中的操作便利性与刚性需求，各部件的运动行程匹配常规加工零件的尺寸范围，操作件的布置位置符合一线操作人员的作业习惯，各运动部件之间预留足够的安全间隙，避免运行过程中出现运动干涉，整体结构完全贴合实际工业用车床的设计逻辑，可用于机床结构教学、加工工艺模拟、车间布局规划等场景。
