普通车床配套外螺纹套丝加工工装夹具

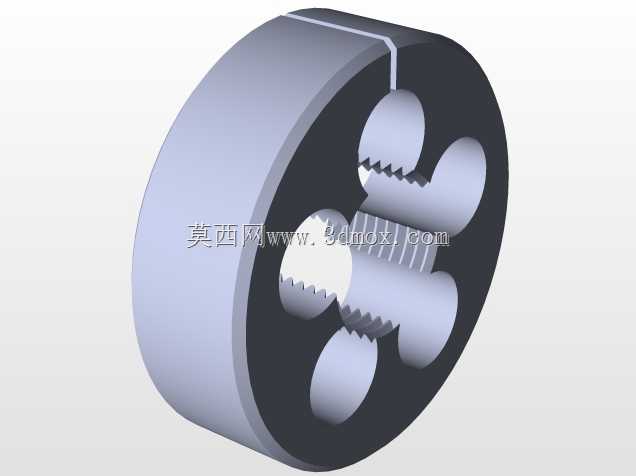

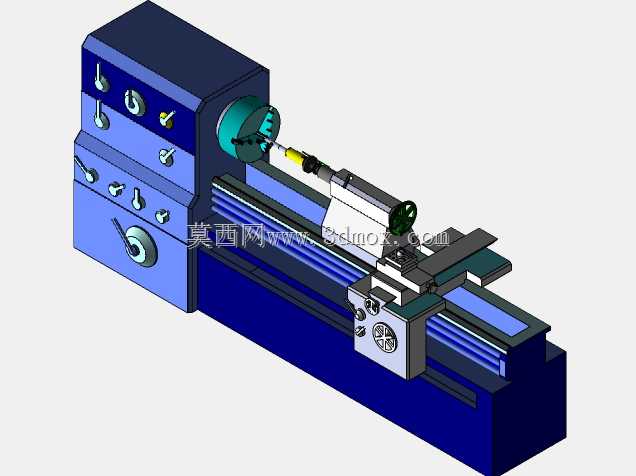

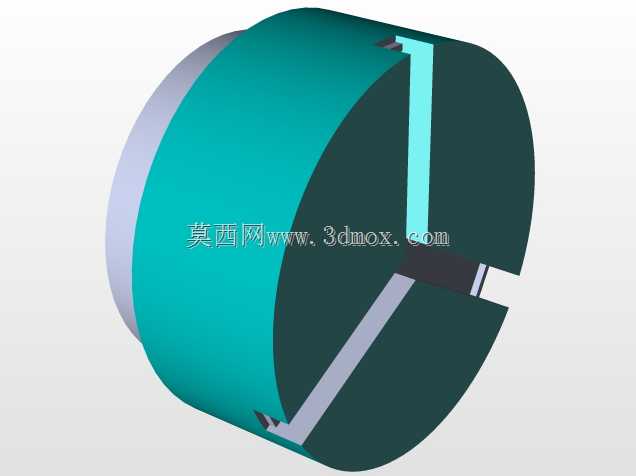

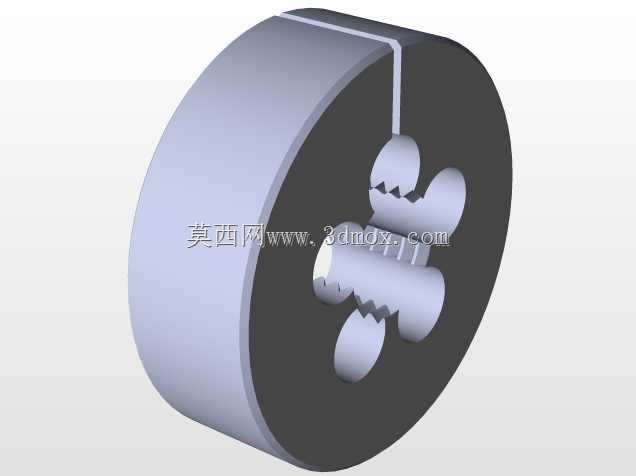

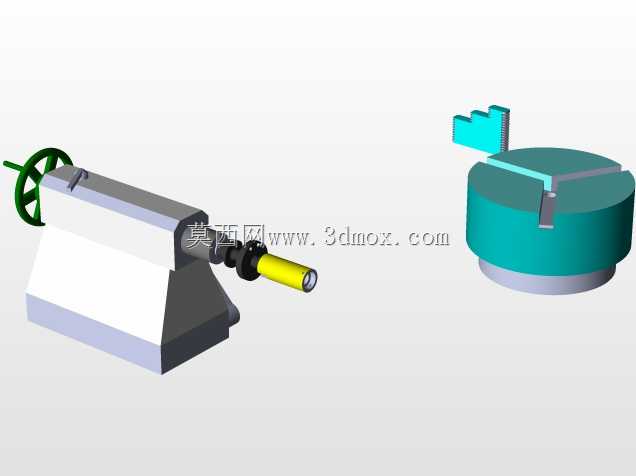

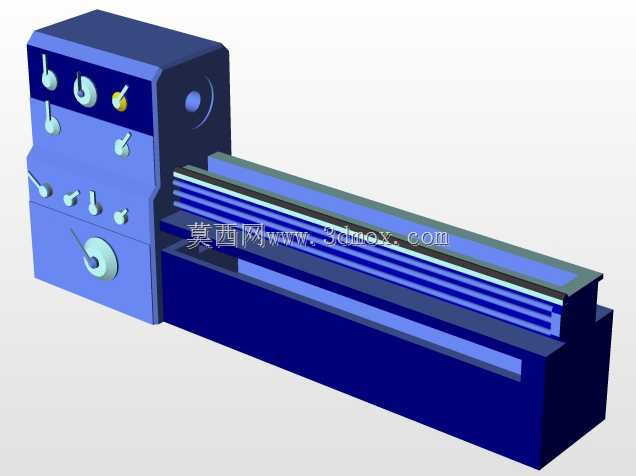

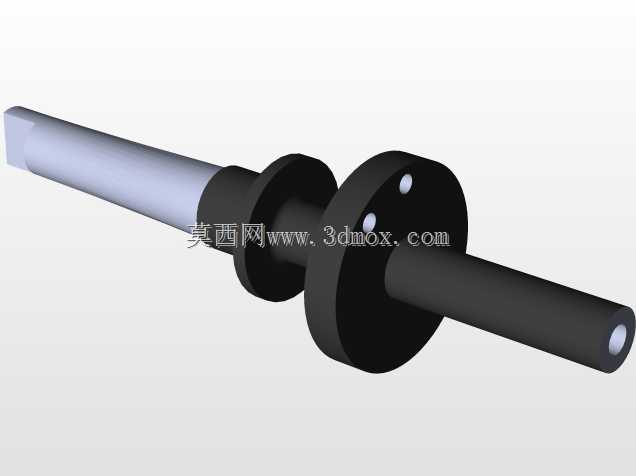

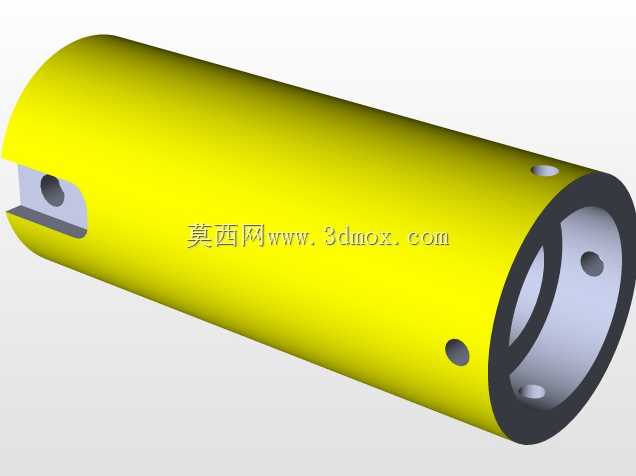

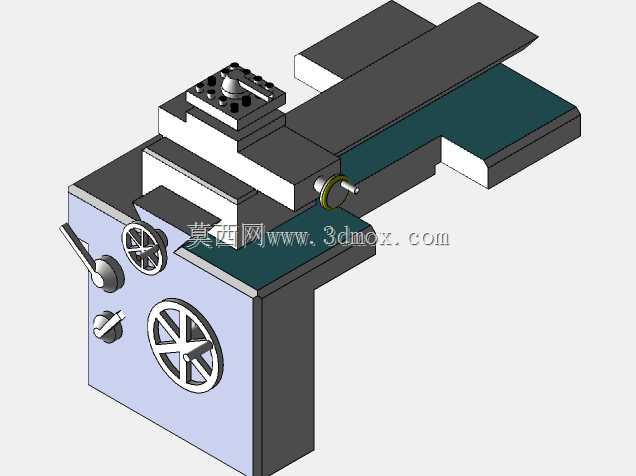

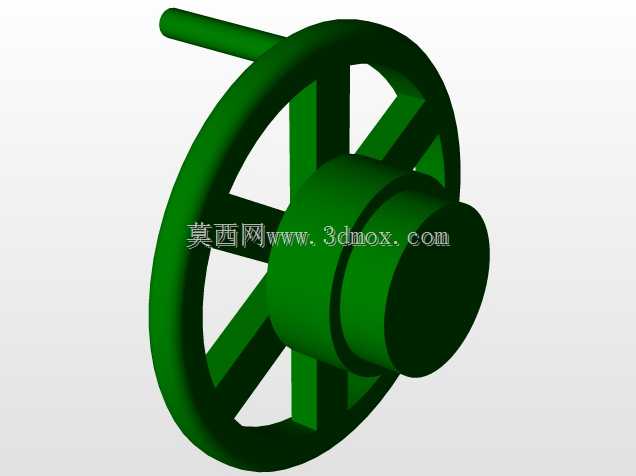

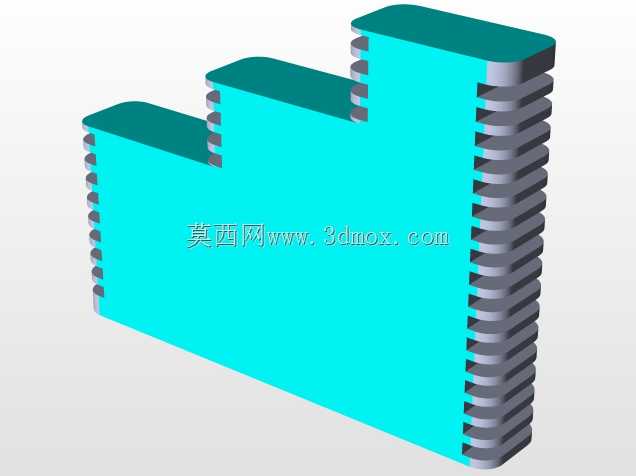

这款套丝夹具是适配普通卧式车床的专用机加工工装，主要应用于机械加工车间的小直径外螺纹批量套制作业场景，可替代传统手动套丝、车床挑丝的低效加工方式，大幅降低小规格外螺纹的加工操作难度。在实际生产场景中，该夹具可直接安装在车床刀架工位，无需对车床原有结构进行改造，适配常规卧式车床的刀架安装槽位，安装边界可覆盖多数中小型普通车床的中拖板行程范围，不会与卡盘、尾座等车床原有部件产生运动干涉。该夹具的核心功能是实现板牙的稳定装夹与自动进给补偿，夹具本体设置有浮动缓冲结构，可抵消车床进给速度与螺纹导程不匹配产生的轴向作用力，避免套丝过程中出现烂牙、螺纹牙型破损、板牙崩齿等常见加工问题。设计过程中，首先考虑了夹具与车床的适配性，将夹具的安装基面设计为与标准车床刀架匹配的矩形定位结构，装夹时仅需通过刀架压板即可完成固定，无需额外制作连接配件；其次针对套丝作业的受力特点，在板牙装夹端设置了扭矩过载保护结构，当套丝扭矩超过板牙额定承载值时，结构会自动打滑，避免板牙断裂或工件变形；同时设计了轴向浮动间隙，浮动行程可覆盖常规套丝作业的进给误差范围，保证套制出的螺纹牙型饱满、螺距精度符合普通螺纹公差要求。外形结构上，夹具整体采用阶梯轴式布局，靠近刀架的安装段为方形定位结构，尺寸与常规车床刀架的装夹槽匹配，中段为扭矩传递与缓冲结构段，前端为标准板牙装夹腔，可适配不同规格的圆板牙，更换板牙时仅需松开前端锁紧螺母即可完成拆装，操作便捷。在实际使用中，工人仅需将待加工棒料装夹在车床三爪卡盘上，调整夹具中心与车床主轴中心重合，选择匹配的板牙装入夹具，启动车床低速运转后移动大拖板靠近工件，即可自动完成外螺纹的套制作业，相比手动套丝可提升三倍以上的加工效率，同时螺纹加工的一致性远高于手动作业，适合小批量五金零件、标准件外螺纹的加工作业，也可用于设备维修场景下的现场螺纹加工，降低对操作工人的技能要求，即使是初级机加工操作人员也能加工出合格的外螺纹结构。
