阿特拉斯Mk.2卧式车床滑台进给结构

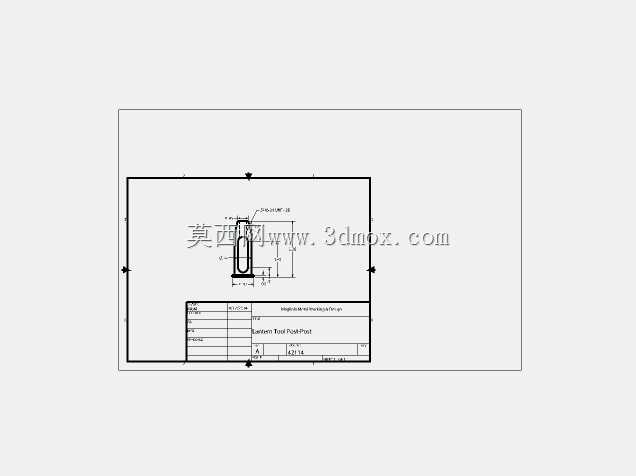

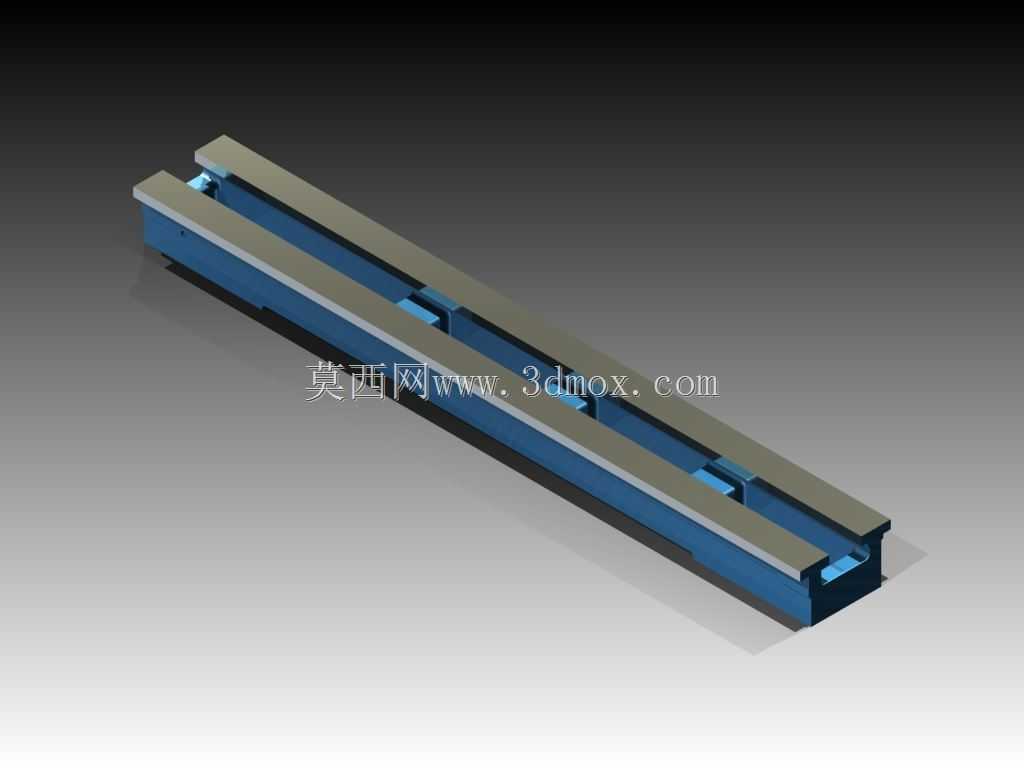

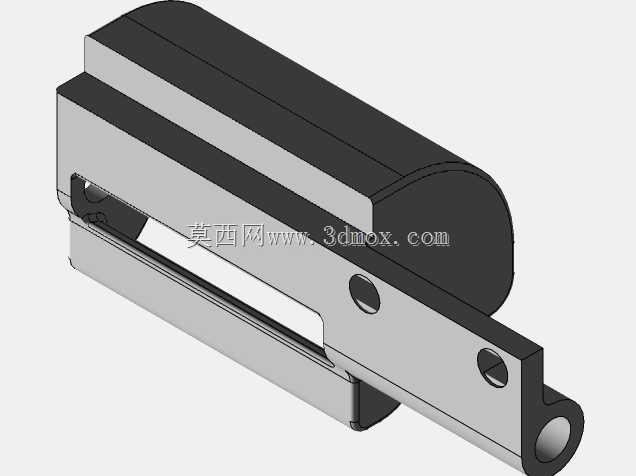

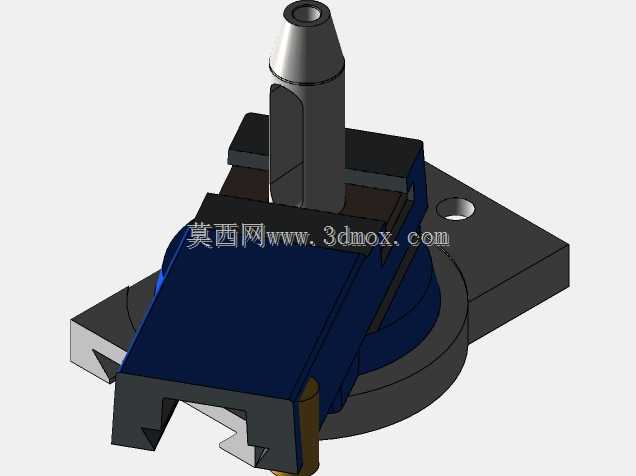

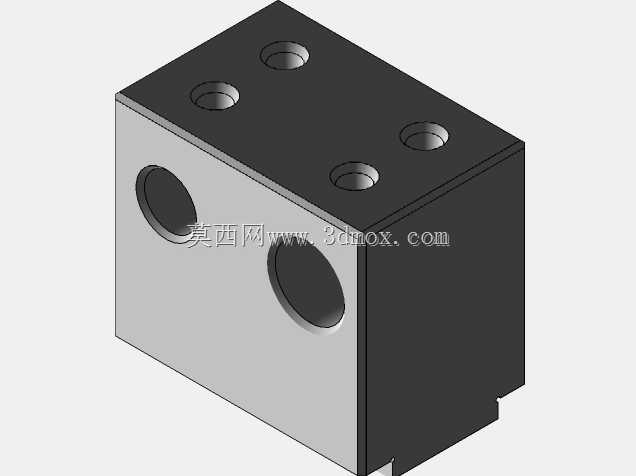

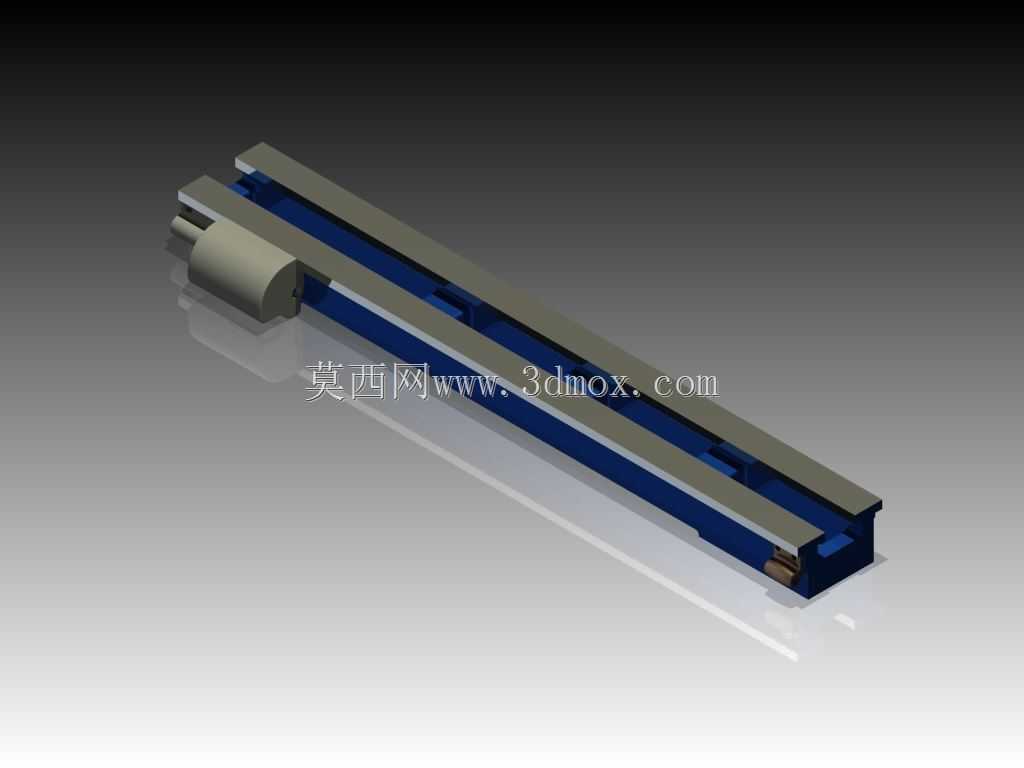

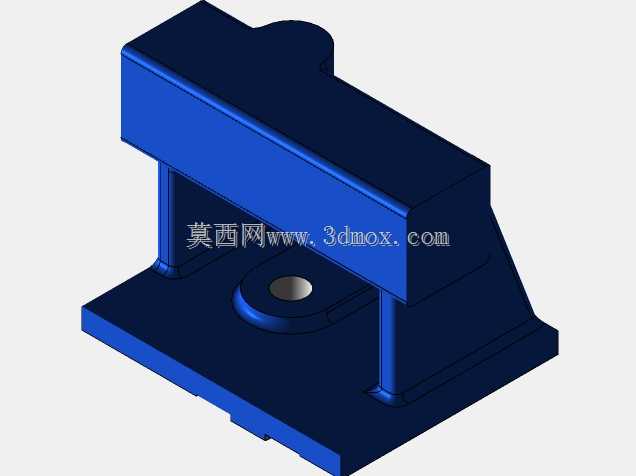

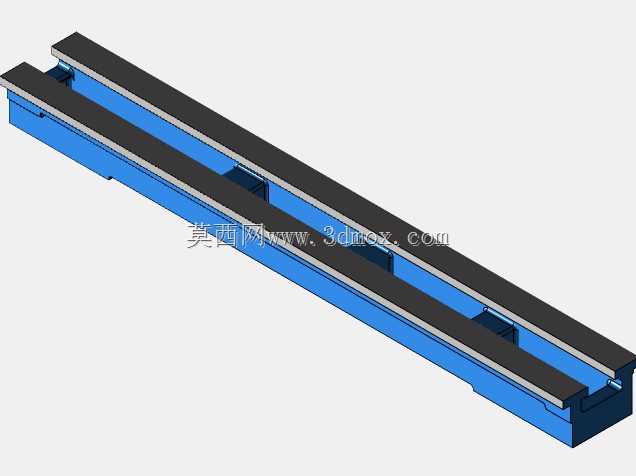

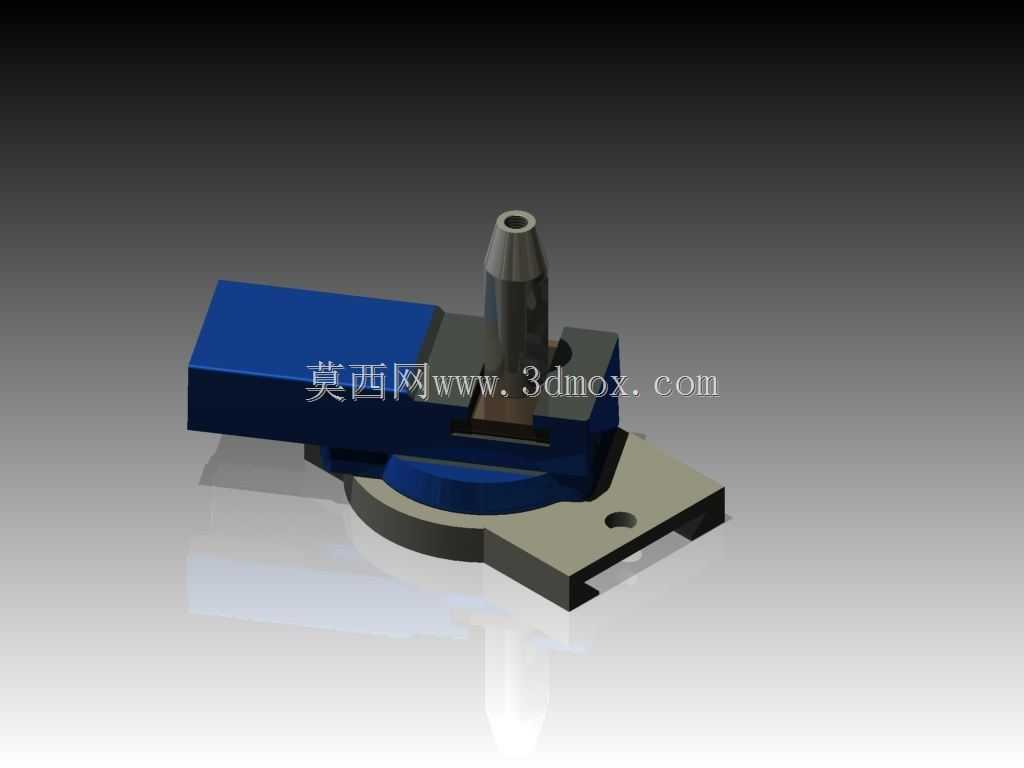

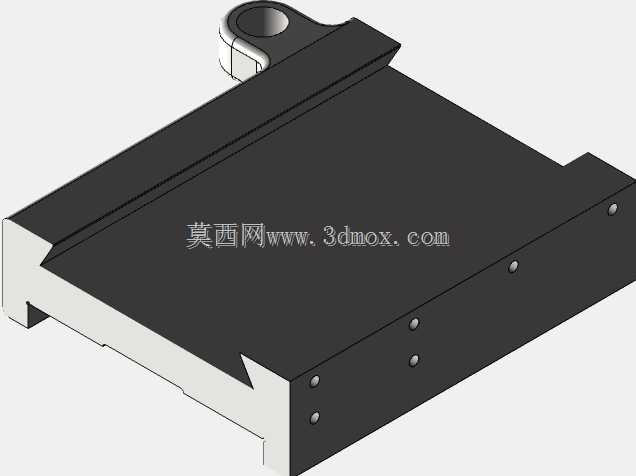

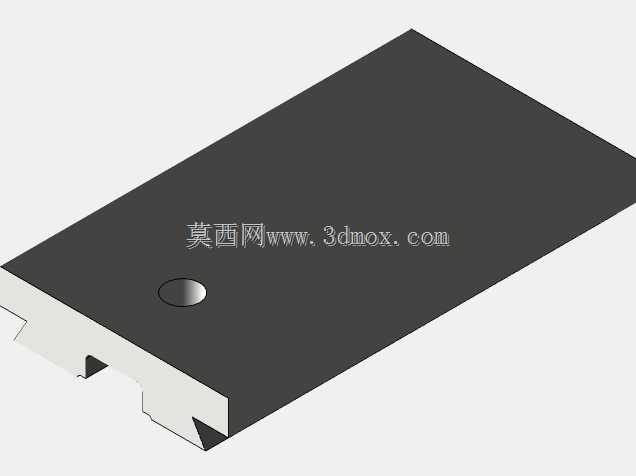

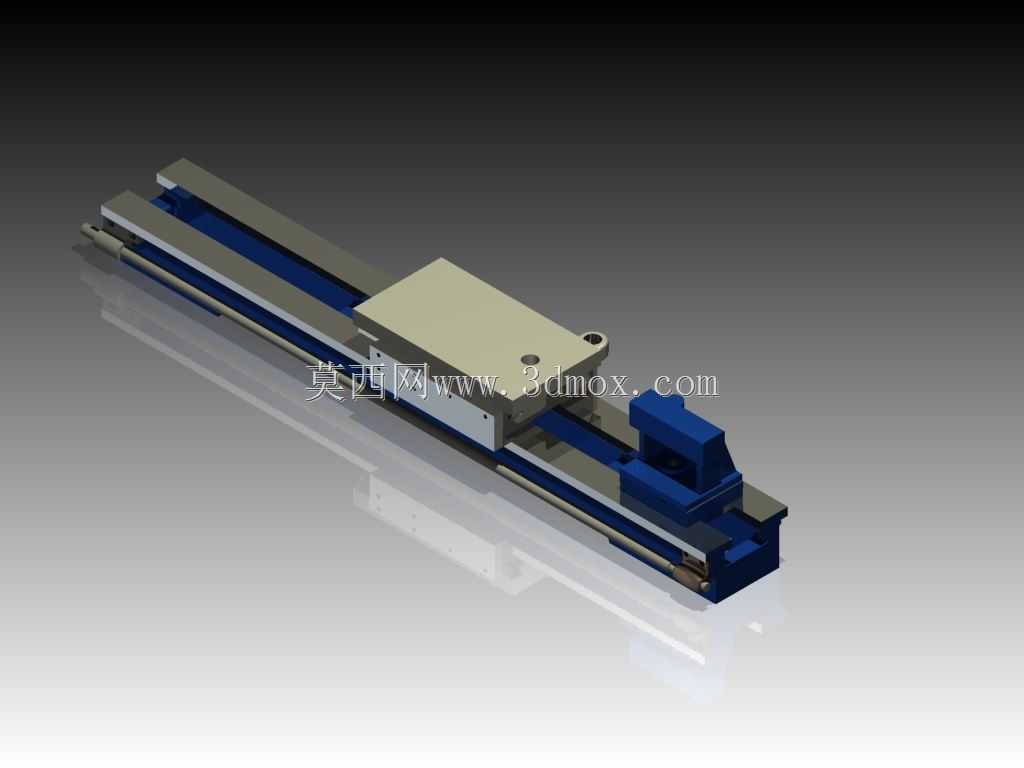

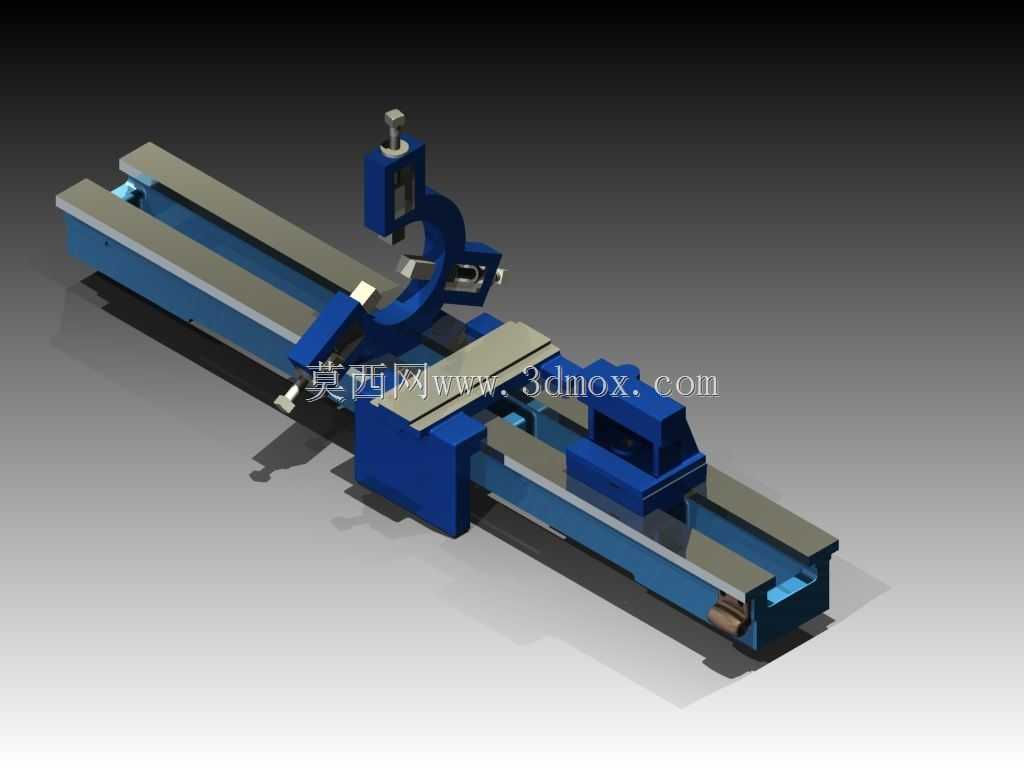

该结构对应小型精密卧式车床的核心进给执行单元，主要应用于仪表零件加工、小型五金件车削、教学实训设备搭建等场景，可适配小规格棒料、盘类零件的外圆车削、端面切削、切槽、螺纹加工等工序，是普通台式车床实现刀具精准走刀的核心承载部件。整套结构以床身导轨为安装基准，纵向滑台沿床身导轨做轴向进给运动，横向滑台搭载在纵向滑台之上，实现径向进刀动作，刀架安装位预留了标准装夹接口，可适配通用四方刀架或小型快换刀架，满足不同工序的刀具装夹需求。设计过程中完全还原了实机的运动逻辑，纵向进给采用丝杠螺母传动结构，配合导轨面的贴塑减摩设计，既保证了进给运动的平稳性，也兼顾了手动操作时的手感阻尼，横向滑台设置了刻度盘安装位，可实现0.02mm级的进刀精度控制，适配小型零件的精密加工需求。整套结构的安装边界完全匹配原机床床身的导轨跨距，纵向滑台的行程覆盖了机床最大加工长度的走刀范围，横向滑台的行程满足最大加工直径的切深需求，各滑动面之间预留了合理的间隙调整空间，可通过镶条结构调整导轨配合松紧，长期使用磨损后可通过调整镶条恢复运动精度。结构建模过程中完整还原了横向滑动、复合滑动的细节结构，包括丝杠支撑座、螺母座、油槽、锁紧机构等细节均做了对应呈现，可直接用于机床维修测绘、教学演示、改装设计等场景，能够直观展现普通卧式车床进给系统的运动原理与装配关系，为机床结构认知、故障排查、改装优化提供直观的三维参考。
