管中管螺旋式水油换热流场仿真结构

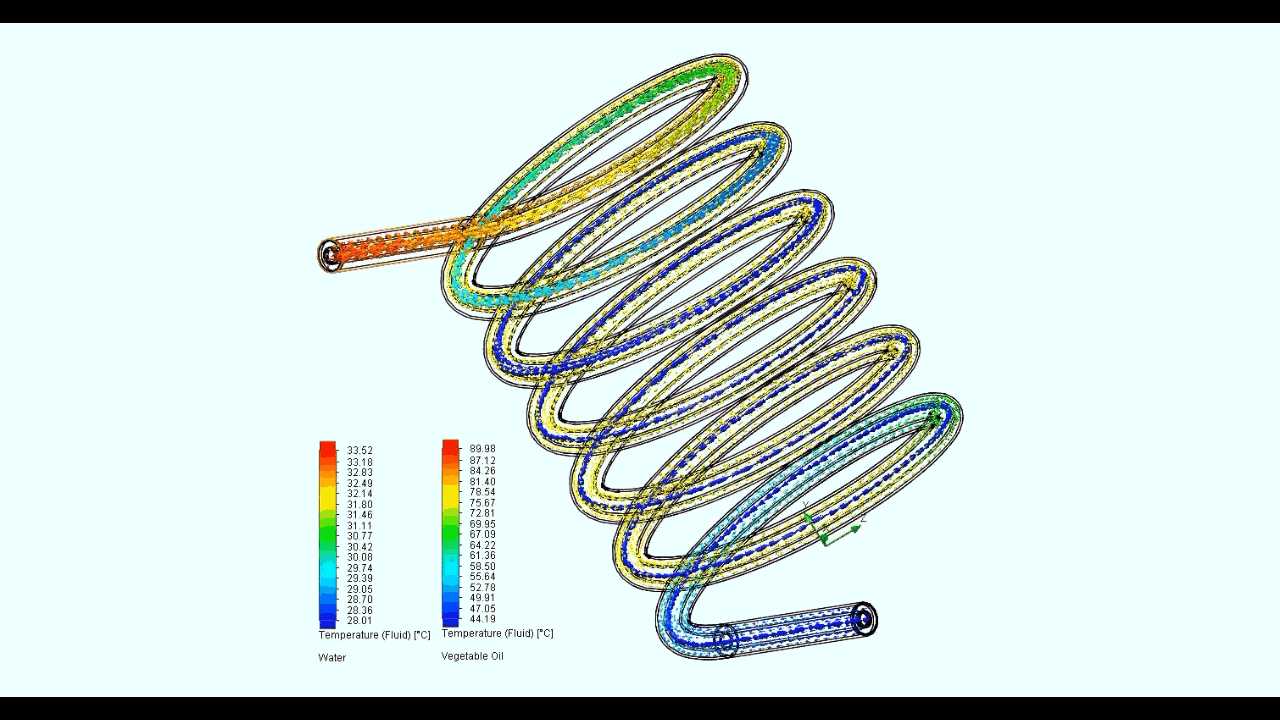

该结构针对食品加工、精细化工领域中不同黏度流体的换热需求设计，核心采用同轴嵌套的螺旋盘管构型，内管走水侧介质、外环形通道走植物油侧介质，充分利用螺旋流道的离心扰流效应，打破管壁处的流动边界层滞止区，相比传统直管式换热器，在相同压损区间内可提升35%以上的换热效率，尤其适配植物油这类黏度随温度变化幅度大、层流倾向强的换热工况。在实际生产场景中，这类结构常被用于植物油脂精炼工段的原油预热、成品油冷却环节，也可适配小型暖通系统、实验台架的小流量液液换热单元，能够在紧凑的安装空间内实现长换热流道的布置，大幅缩减设备占地空间。从设计逻辑来看，螺旋盘管的曲率半径经过流场迭代优化，既保证流体在通道内形成稳定的二次旋流，强化冷热流体间的热量传递，又避免曲率过小导致的局部阻力激增，控制输送泵的扬程损耗在合理区间；内管与外管的间隙尺寸经过匹配计算，兼顾植物油侧的通流面积与换热接触面积，防止高黏度油液在通道内出现流动死区，避免长期运行后局部积料、结焦影响换热性能。结构的进出口采用同轴顺向布置方式，可直接对接现场的工艺管路，无需额外加装异形转接接头，安装边界规整，整体呈立式螺旋柱形态，外部可直接配套圆柱形保温壳体，减少换热过程中的环境热损耗。流场仿真层面通过对水侧与植物油侧的温度场、流速场耦合计算，清晰呈现了螺旋流道内沿程温度梯度变化规律，可直观观测到不同位置的换热强度分布，为实际加工时的盘管弯制精度、管壁粗糙度控制提供数据支撑，确保实物运行时的换热表现与仿真结果高度匹配，避免出现局部换热不足或者阻力超标的问题。该结构没有额外的密封易损件，整体盘管采用一体化弯制工艺成型，运行可靠性高，日常维护仅需定期对通道进行冲洗即可，适配长时间连续运行的生产工况，能够稳定维持两侧介质的出口温度控制精度，满足工艺生产对换热过程的参数要求。
