Arduino控制双轴太阳能电池板跟踪支架

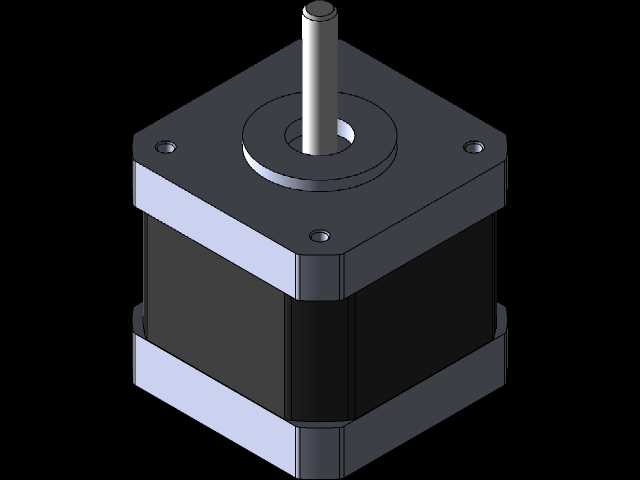

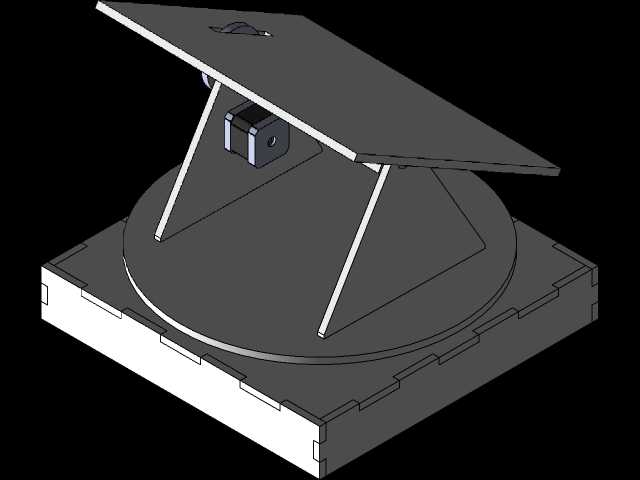

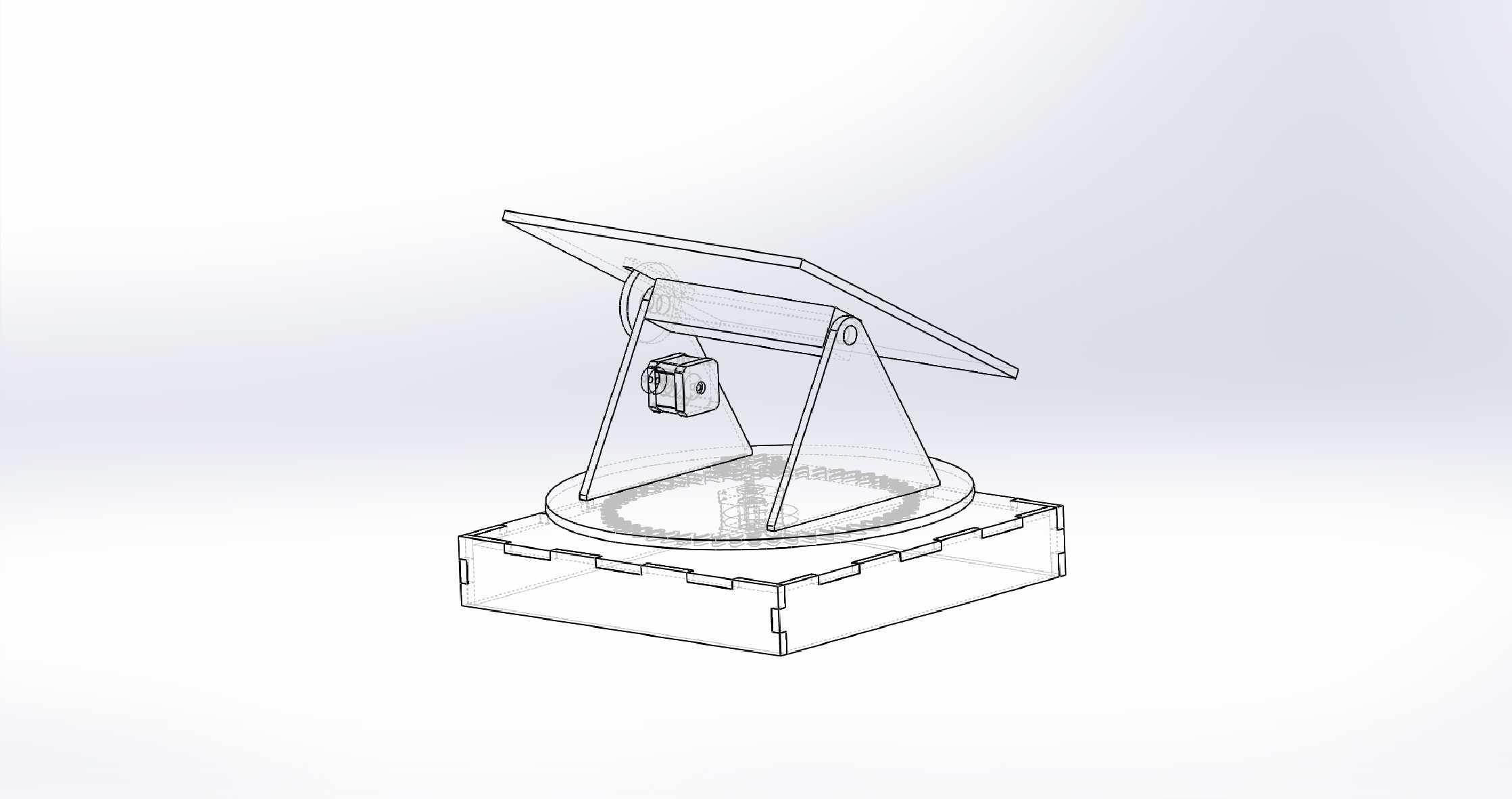

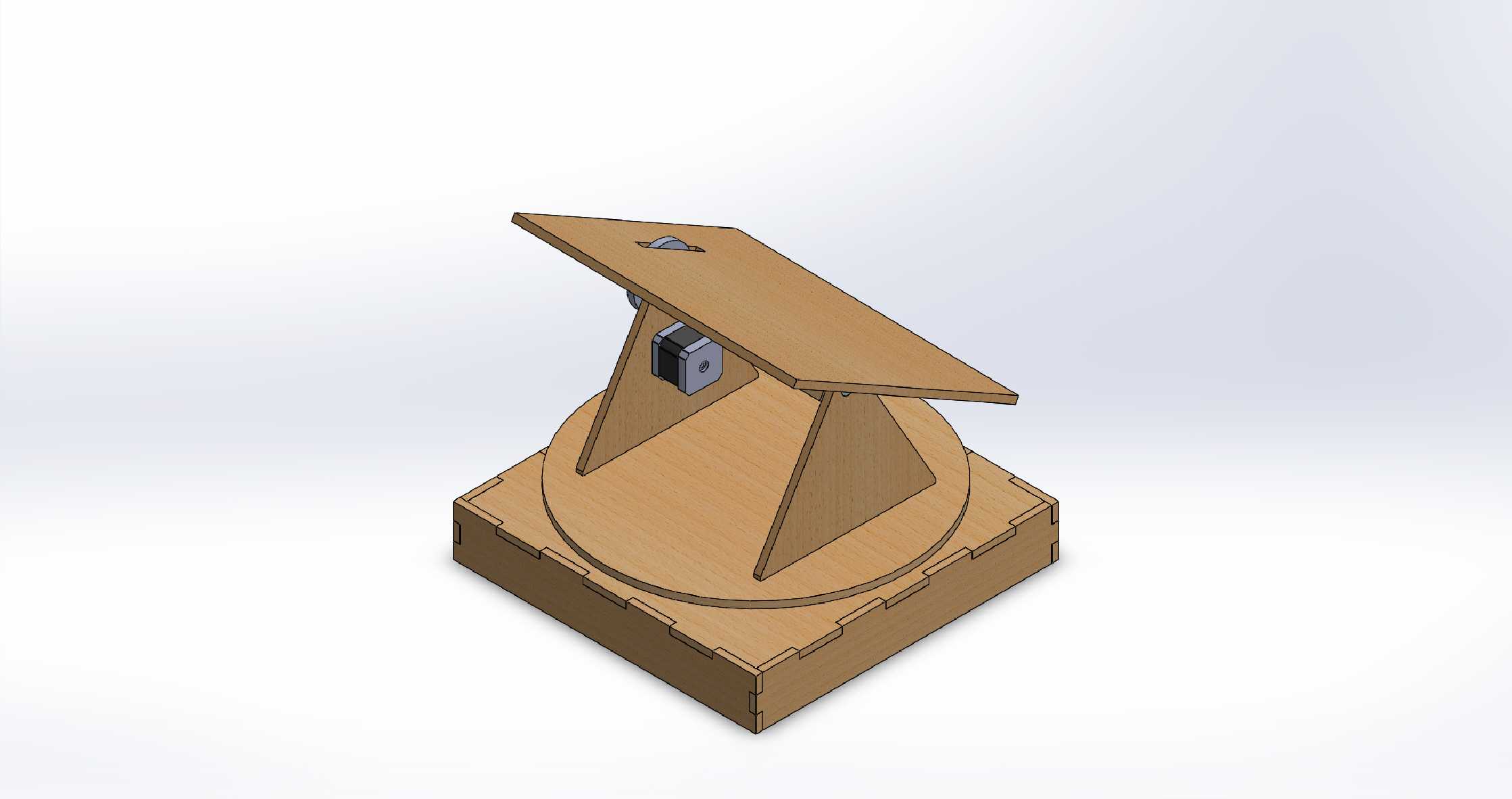

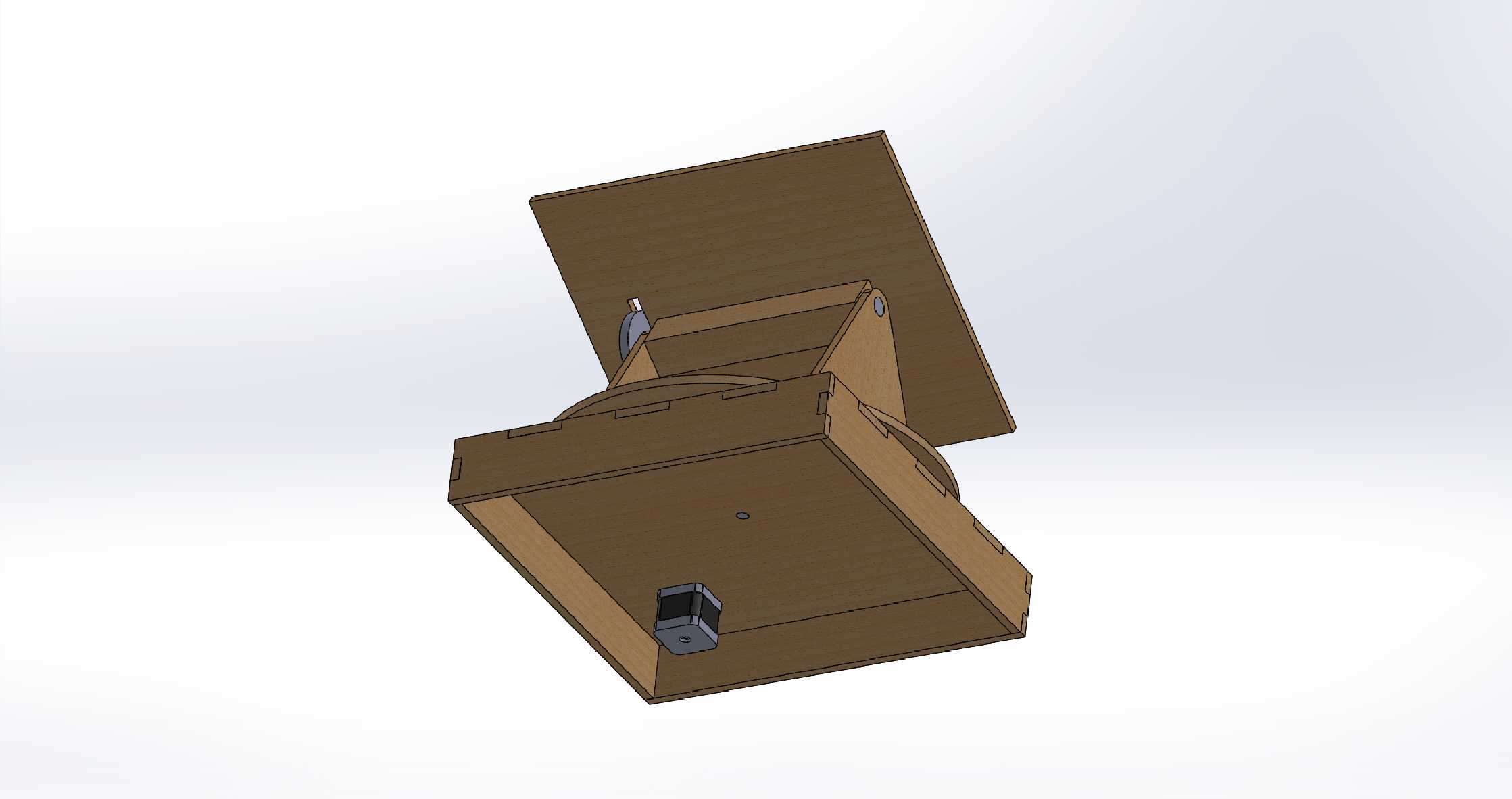

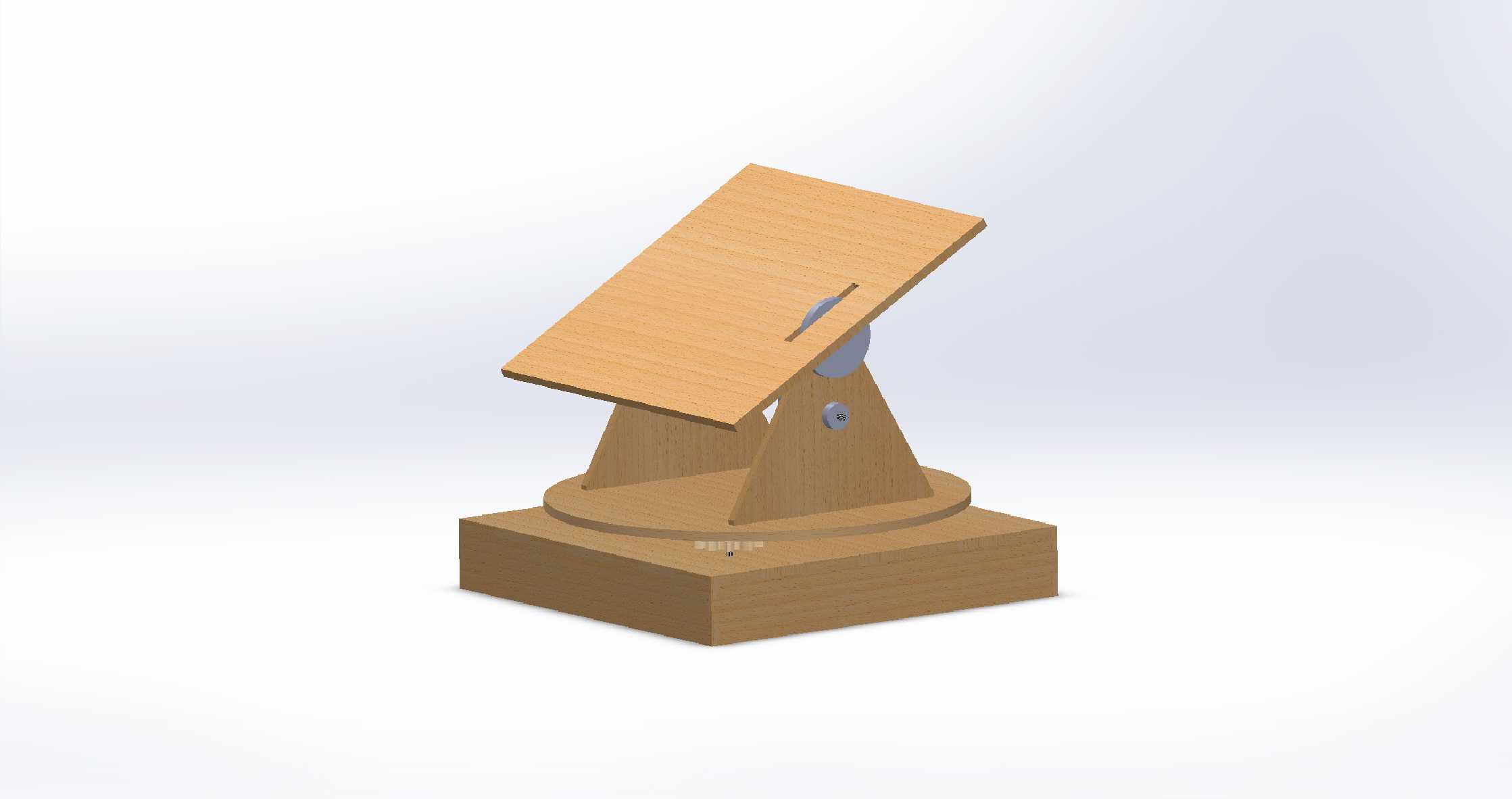

这款太阳能跟踪支架主要面向小型离网光伏供电场景设计，可适配10W级小型太阳能电池板的安装使用，常见应用场景包括户外小型气象监测站点供电、庭院分布式光伏照明供电、野外便携监测设备供电、小型离网物联网传感节点供电等，能够有效提升小功率光伏组件的全天发电效率，相比固定倾角安装的同规格电池板，日均发电量可提升25%-35%，尤其适合光照角度随季节、时辰变化幅度较大的区域使用。设备采用双轴转动结构设计，水平方向可实现360度方位角调整，俯仰方向可覆盖0-75度倾角调整范围，能够根据太阳实时方位调整电池板朝向，始终保持电池板受光面与太阳入射光线垂直，最大化单位面积的光能接收效率。驱动部分采用NEMA17规格步进电机作为动力输出，可实现精准的角度步进控制，调整过程平稳无卡顿，定位精度可满足小型光伏板的追日需求，不会出现过冲或者角度偏差过大的问题。整体结构采用分层设计，底部为方形配重安装基座，可通过膨胀螺栓固定在水泥基座、硬质地面或者屋顶平台上，基座内部预留了控制电路与驱动电路的安装空间，可直接放置Arduino控制板、步进电机驱动模块、供电接线端子等元器件，无需额外配置外置控制箱。中部为方位角旋转支撑结构，采用回转支撑设计承载上部俯仰机构与电池板的整体重量，转动阻尼均匀，长期使用不会出现松旷偏移问题。上部为俯仰调节支架，采用三角形支撑结构保证结构刚性，电池板安装托板预留了通用安装槽位，可适配不同安装孔位的同功率规格太阳能电池板，安装时无需额外打孔改造。设计过程中优先考虑了户外使用的结构稳定性，整体受力经过校核，可抵御常规户外风力载荷，支架转动部位预留了密封结构安装位，可加装防尘密封圈减少户外沙尘、雨水对转动结构的侵蚀，延长设备户外使用寿命。当前结构预留了传感器安装位，后续可加装轴归零限位传感器实现开机自动复位校准，也可加装光照传感器实现闭环追日控制，传动部分可搭配正时皮带实现减速增扭，进一步提升转动输出扭矩，降低步进电机的负载压力。
