拖挂式便携泵发机组集成结构设计

该套拖挂式集成泵发设备，主要面向无固定供电配套的野外作业场景、城市应急排涝抢险、偏远区域临时供水、油田野外作业流体输送、工程施工临时排水等场景设计，解决了固定泵站无法覆盖机动作业需求、零散作业场景供电与泵送设备分离转运不便的痛点。整套设备将泵送单元、柴油发电单元、管路接驳组件、支撑稳定结构全部集成在拖挂车底盘上，无需额外吊装转运，依靠普通牵引车辆即可完成跨区域快速转场，抵达作业现场后仅需展开支撑支腿、接驳进出管路即可快速启动作业，大幅缩短应急场景的设备部署时间。

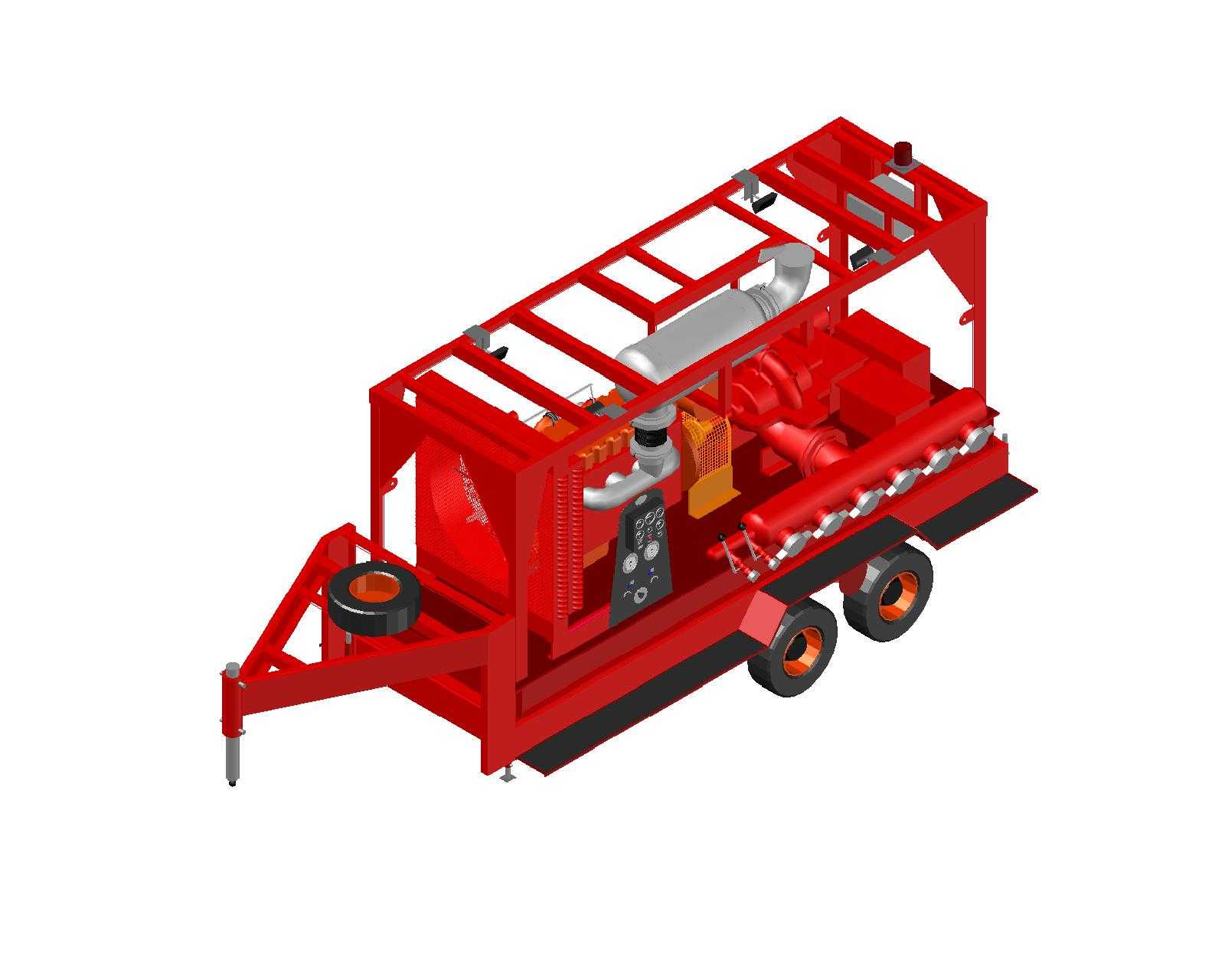

在功能设计上，设备采用框架式防护结构，上层镂空框架既为动力单元预留了充足的散热通风空间，也能在转运、作业过程中为内部精密组件提供防撞防护，避免野外作业时飞石、磕碰对泵体、发电单元造成损伤。发电单元与泵送单元采用直连传动布局，减少了中间传动环节的动力损耗，整套动力输出链路紧凑高效，同时在管路接驳端预留了快装接口，可适配不同口径的输送软管，满足不同流量、扬程需求下的管路快速切换。底盘采用双轴轮式结构搭配牵引架，牵引架高度适配常见皮卡、轻型货车的牵引接口，轮组选用重载充气轮胎，可适应非铺装路面的短途转运需求，底盘四角设置可调节支撑支腿，作业时支腿落地承托整套设备重量，避免轮胎长期承压变形，同时抵消泵组运行时的振动，保障设备运行稳定性。

设计过程中充分考量了野外作业的操作便利性，控制操作面板集中布置在设备侧方易操作位置，集成了启停控制、参数显示、故障报警功能，操作人员无需攀爬设备即可完成全部操作；设备侧面预留了备用轮胎安装位，应对野外转运时的轮胎突发故障；排气系统采用高位引出布局，避免作业时废气被吸入散热风道影响动力单元运行。整体安装边界充分考虑公路转运的限高限宽要求，整体宽度符合普通道路通行标准，无需办理特殊转运手续即可完成公路转场，框架顶部预留了吊装点位，在无法牵引通行的复杂地形区域，也可通过吊装方式完成设备转运部署。
