带先导控制结构的工业流体PM3控制阀

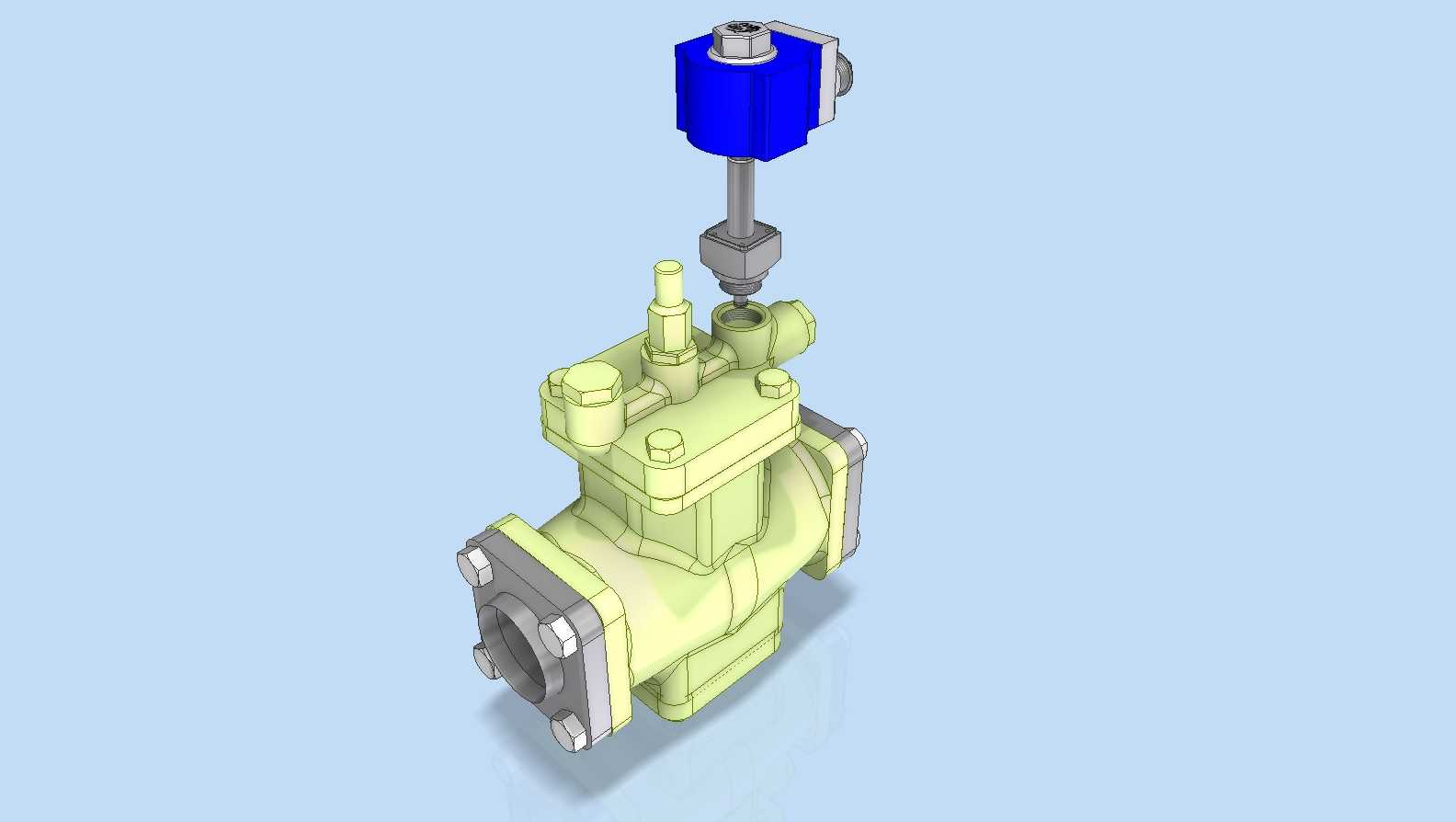

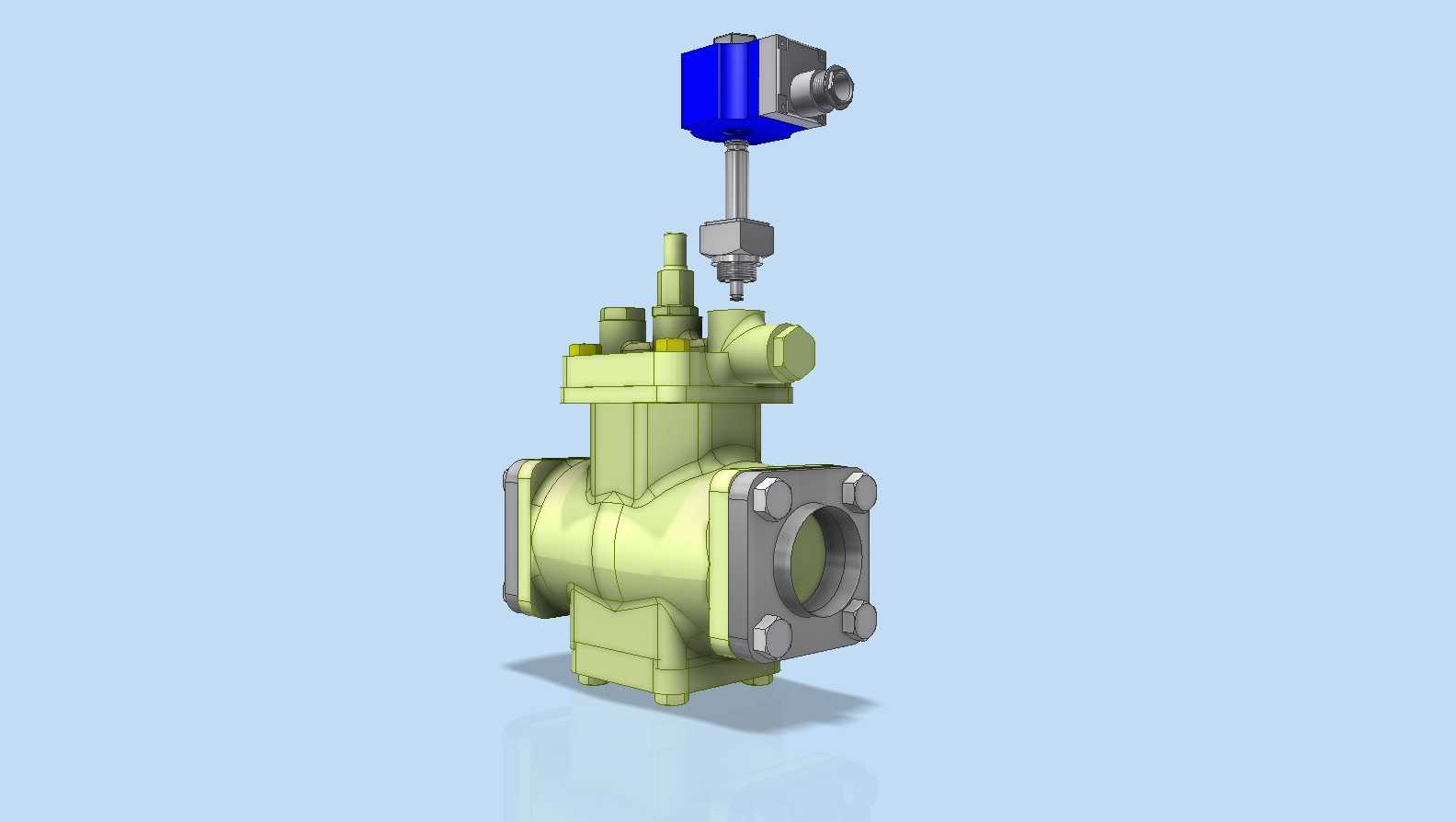

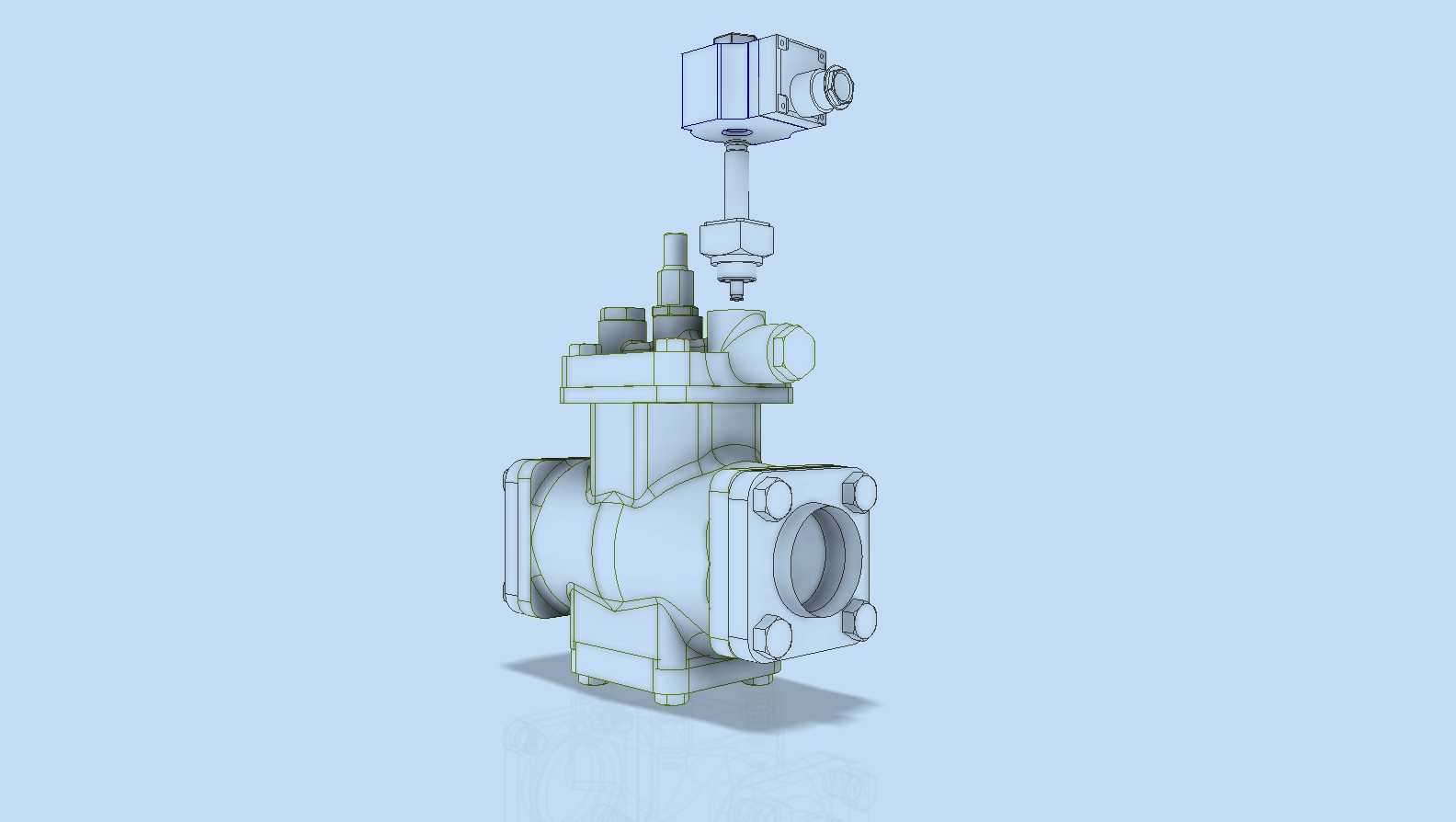

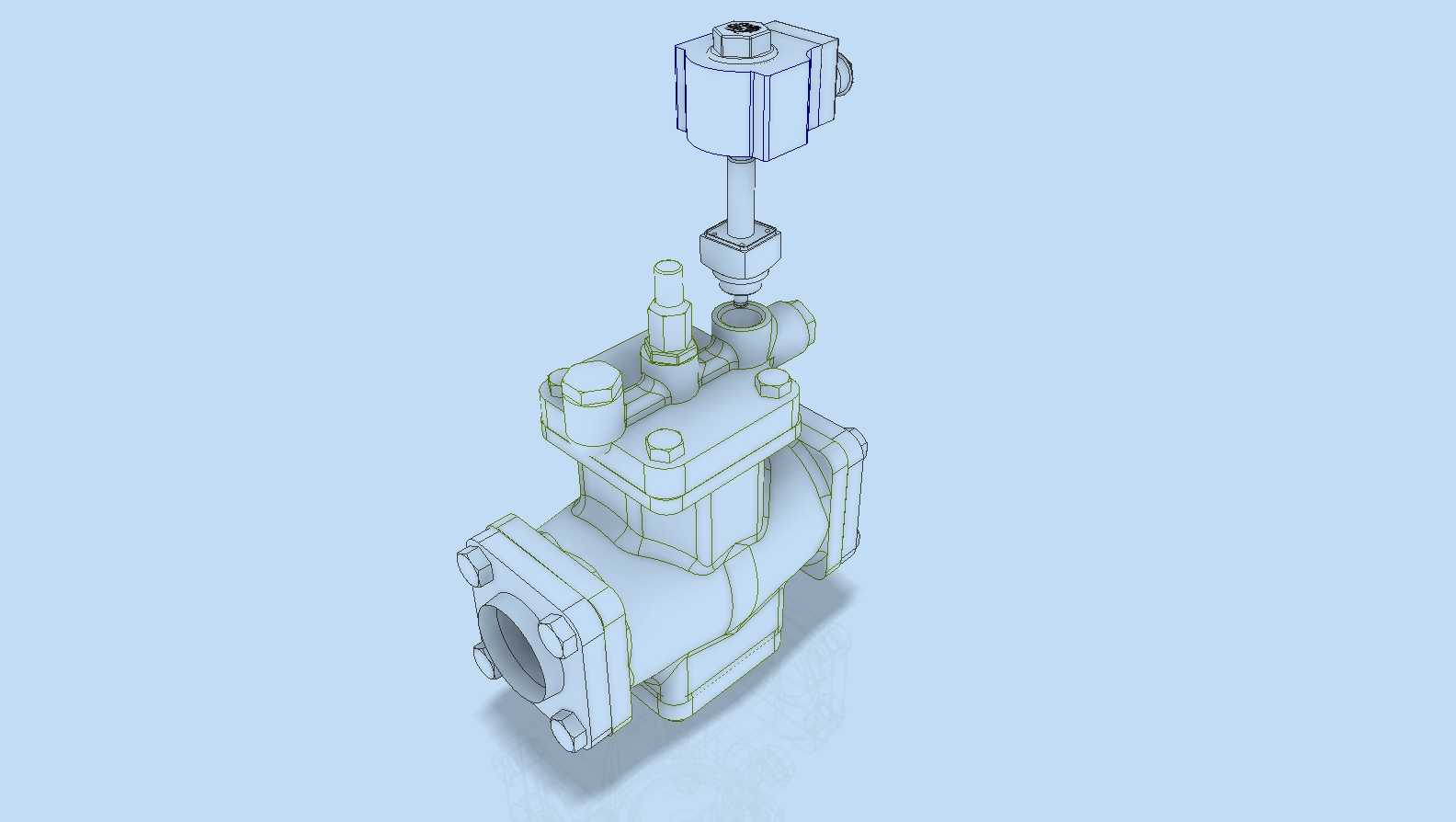

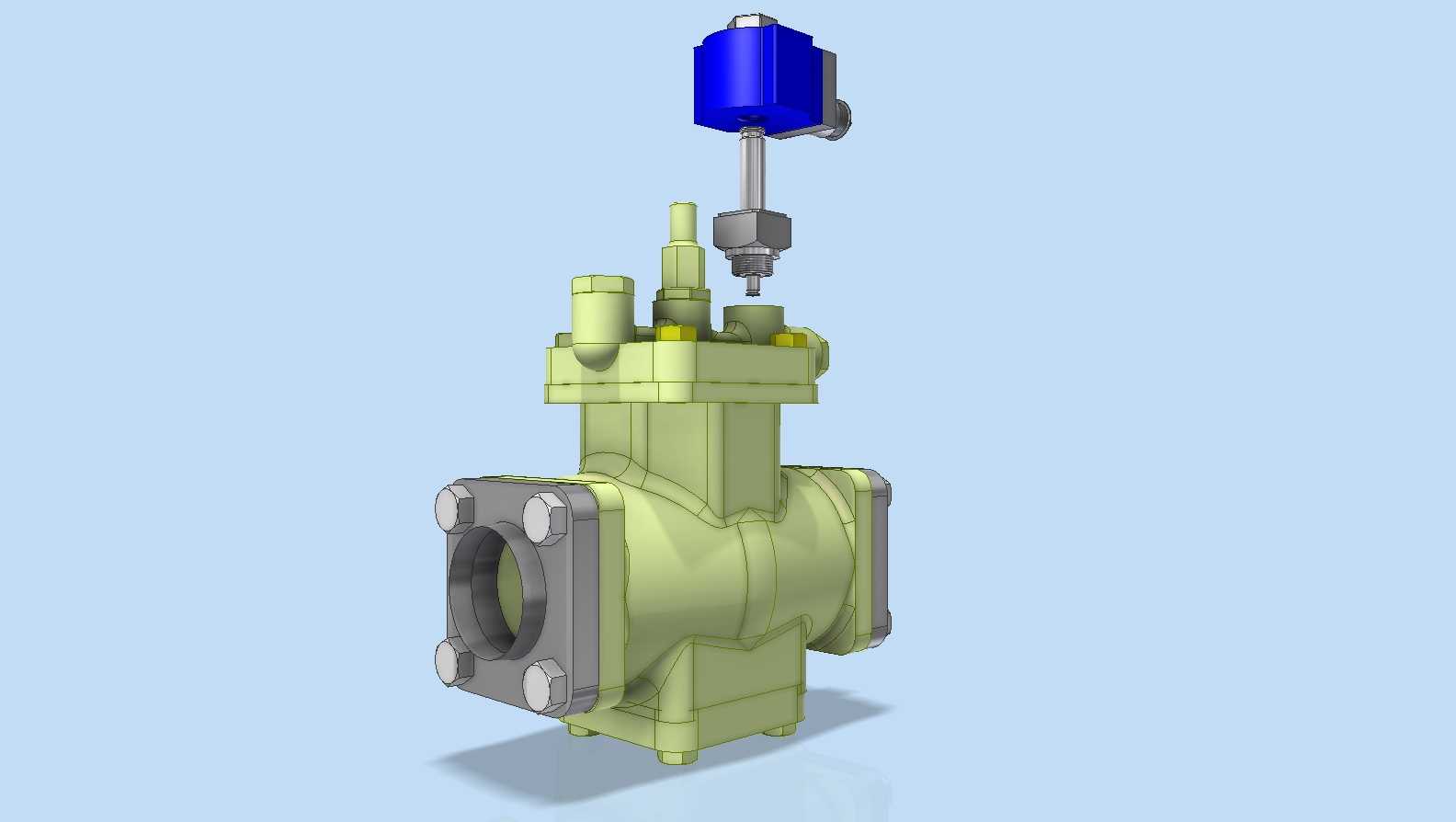

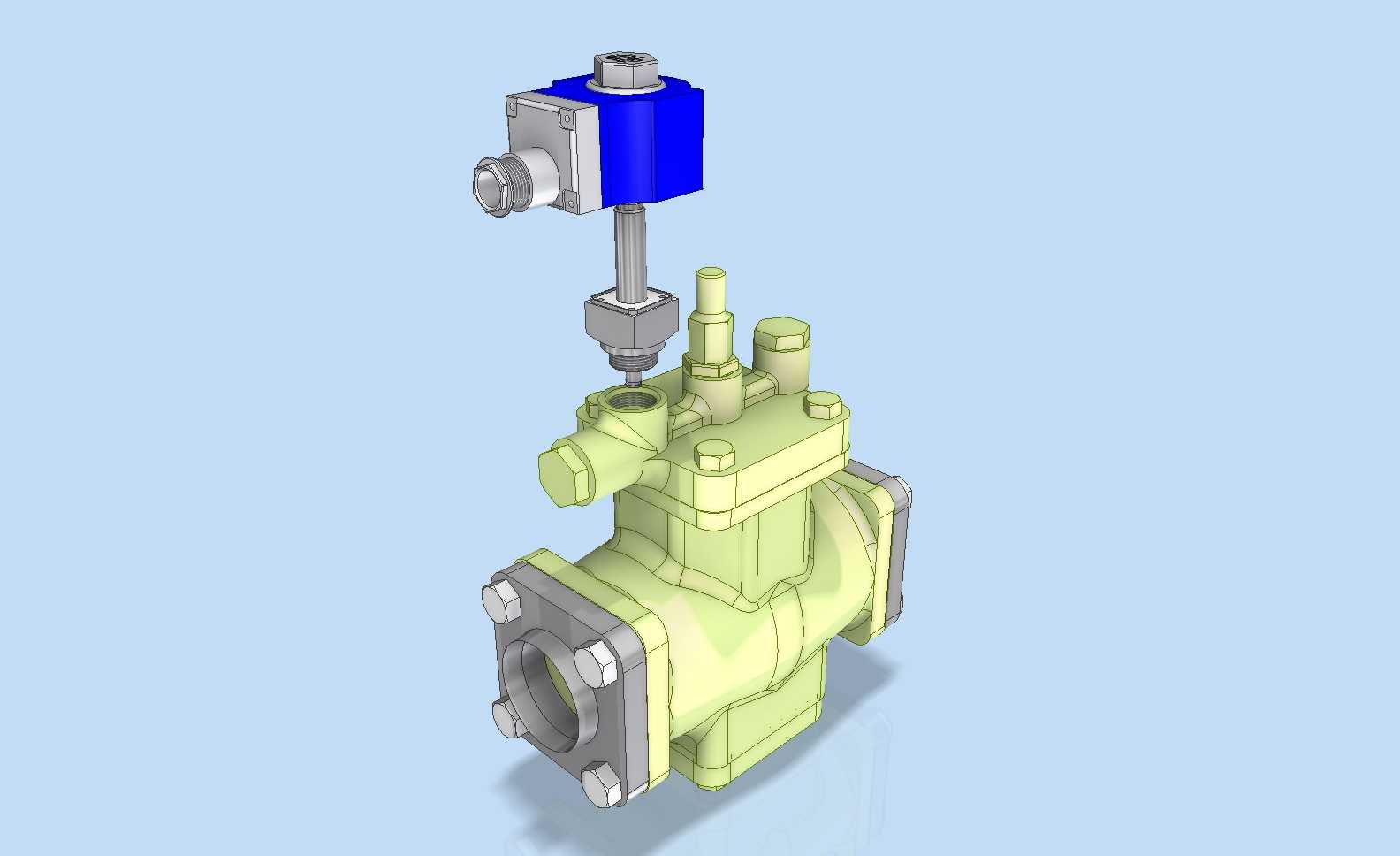

这款PM3控制阀主要面向工业流体输送场景设计，可适配吸入管路、液体输送管线、热介质输送管路以及蒸汽输送管线的通断与调节需求，在化工生产、市政供热、工业给排水、轻工制造等涉及流体介质管控的场景中，能够承担介质流向切换、通断控制、压力调节的核心作用，可有效保障管路系统运行的稳定性与可控性，降低人工管控管路的操作成本与安全风险。该阀设置有三个独立的先导阀接头，可通过外接先导控制回路实现阀门的远程操控、压差联动控制或者多工况逻辑控制，相比普通直通式控制阀，能够适配更复杂的管路控制逻辑，满足不同工艺段对介质管控的差异化需求，无需在管路上额外加装过多独立控制元件，有效简化管路系统的整体布局。从设计思路来看，这款阀采用主阀与先导控制模块分体集成的结构，上部的蓝色控制模块通过阀杆与下部主阀体连接，既保证了控制动作的传动精度，也便于后续控制模块的检修与更换，无需拆解主阀体与管路的连接部分即可完成控制组件的维护，大幅降低设备运维的时间成本。主阀体采用方体结合法兰连接的结构设计，两侧的法兰连接端设置有均匀分布的螺栓固定位，能够与同通径的工业管路法兰实现精准对接，安装时可根据管路走向调整法兰对接角度，适配水平、垂直等不同走向的管路安装需求；阀体上部预留的多个接口对应三个先导阀接头的安装位，接口处做了加厚处理，能够承受先导控制回路的压力波动，避免接口处出现介质渗漏的问题。在安装边界方面，该阀上部控制模块突出主阀体顶面一定高度，安装时需要在阀体上方预留足够的操作与检修空间，避免上部控制模块与周边管路、支架发生干涉；阀体两侧法兰的连接尺寸符合常规工业管路法兰的通用标准，无需额外制作过渡连接件即可完成安装，整体结构紧凑，在保证通流能力的前提下尽可能缩小了阀体的占用空间，能够适配空间相对局促的管路布设场景。阀体内部的流道做了平滑过渡设计，能够减少介质流经阀体时的阻力损失，降低管路输送过程中的能耗，同时流道内壁无明显结构死角，可减少介质残留，适配洁净度要求较高的流体输送场景。
