创意仿虹膜开合机械结构装置

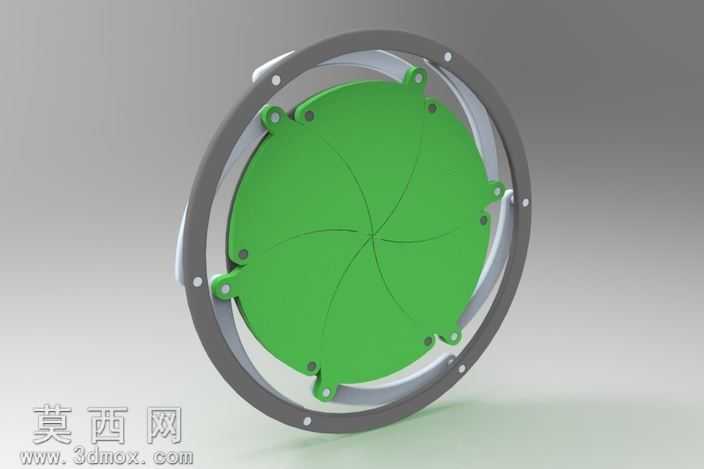

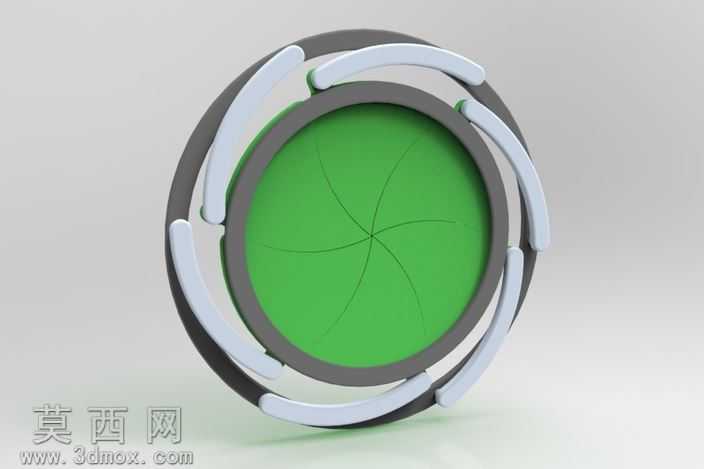

本作品为创意仿虹膜开合机械结构装置，采用三维建模软件完成全参数化设计，整体结构围绕中心对称式布局展开，还原了虹膜结构的同步开合运动逻辑。建模过程中首先完成外圈环形固定基座的搭建，基座上均匀分布多组铰接定位孔位，用于安装活动叶片的连接转轴，孔位的同轴度、间距公差经过严格校准，保证后续叶片运动过程无卡滞、无错位。活动叶片部分共设置六片对称式瓣状结构，每片叶片的轮廓曲线经过反复拟合调整，边缘采用顺滑的圆弧过渡，既保证闭合状态下叶片拼接严丝合缝，完全遮蔽中心通光区域，又能在开合过程中叶片之间无干涉剐蹭，叶片上的铰接凸台与基座孔位、联动环的连接槽位精准匹配，装配公差控制在合理范围内，模拟真实机械加工的装配精度。联动环嵌套于外圈基座内侧，通过槽口与每片叶片的驱动凸柱配合，将单一的旋转运动同步传递给所有叶片，实现所有瓣叶同步收拢、同步展开的虹膜式运动效果，运动过程中各部件的受力均匀，传动路径简洁高效。材质渲染阶段，外圈基座与联动环采用哑光深灰色金属材质，模拟阳极氧化铝或者喷塑金属的质感，表面添加细微的磨砂颗粒纹理，还原真实金属零件的表面触感；活动叶片采用鲜亮的哑光绿色硬质塑料材质，与灰色金属部件形成鲜明的视觉对比，清晰区分固定部件与活动部件，同时绿色材质的反光度、粗糙度参数经过调试，避免渲染画面出现过曝反光，突出叶片的轮廓形态与拼接缝隙细节。设计思路上，本装置没有采用复杂的齿轮传动结构，而是通过槽轮联动的方式实现同步运动，整体零件数量少，结构紧凑，既可以作为机械原理教学的演示教具，直观展示平面连杆联动、同步开合的运动逻辑，也可以作为创意小工具的核心结构，拓展应用于遮光装置、可变口径夹具、创意装饰摆件等场景。建模过程中对所有活动部件添加了运动约束，可直接在软件中模拟开合全过程，验证运动行程与干涉情况，确保结构设计的可行性，所有零件均具备可加工性，可通过3D打印或者常规机加工方式制作实体样机。
