石油钻井泥浆除砂过滤处理装置

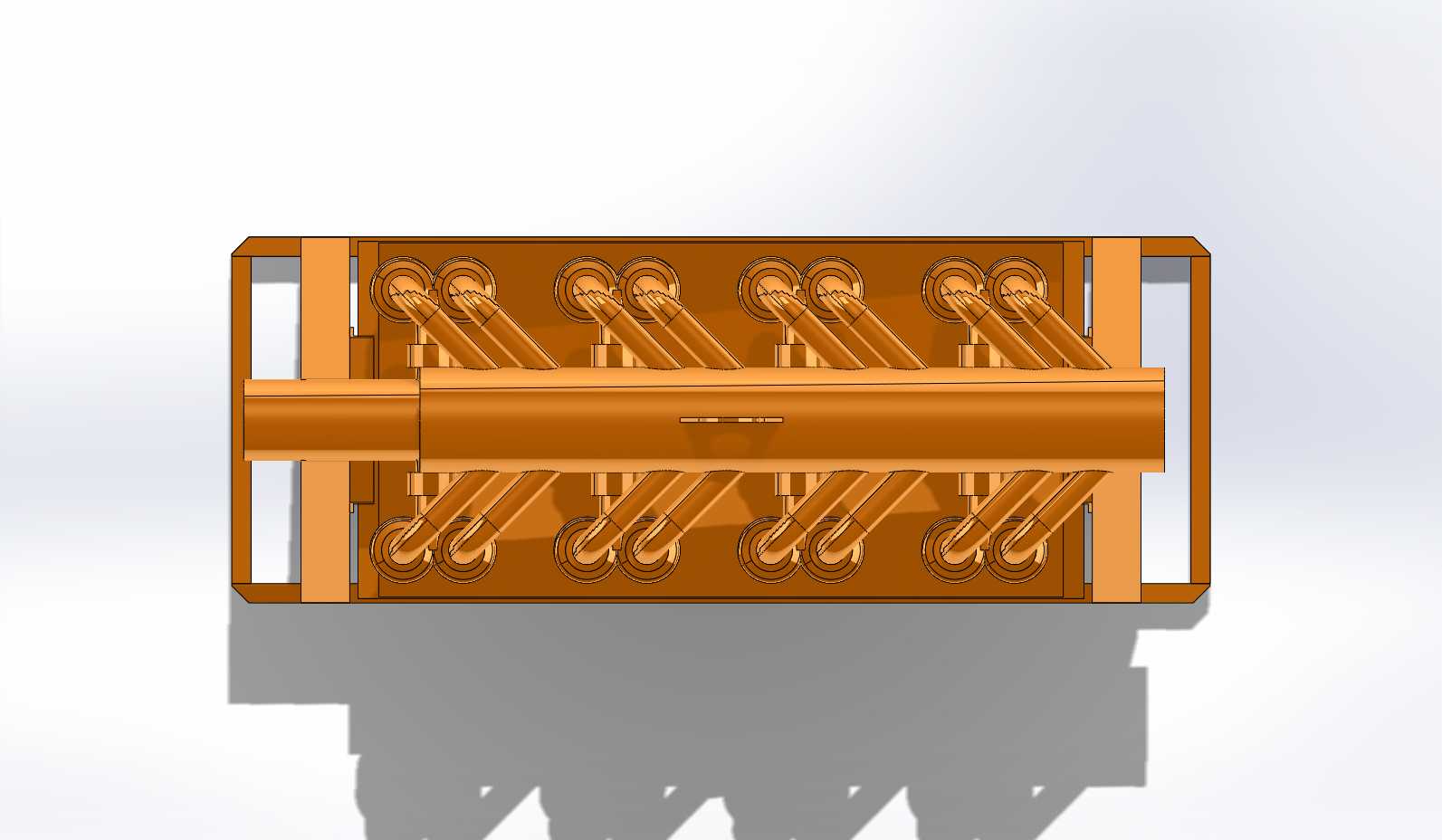

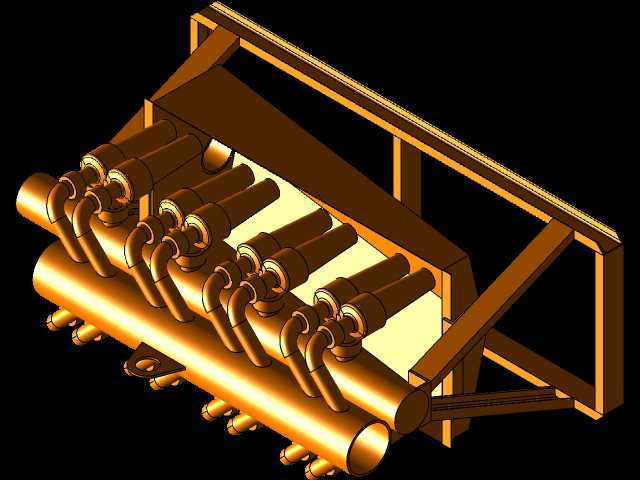

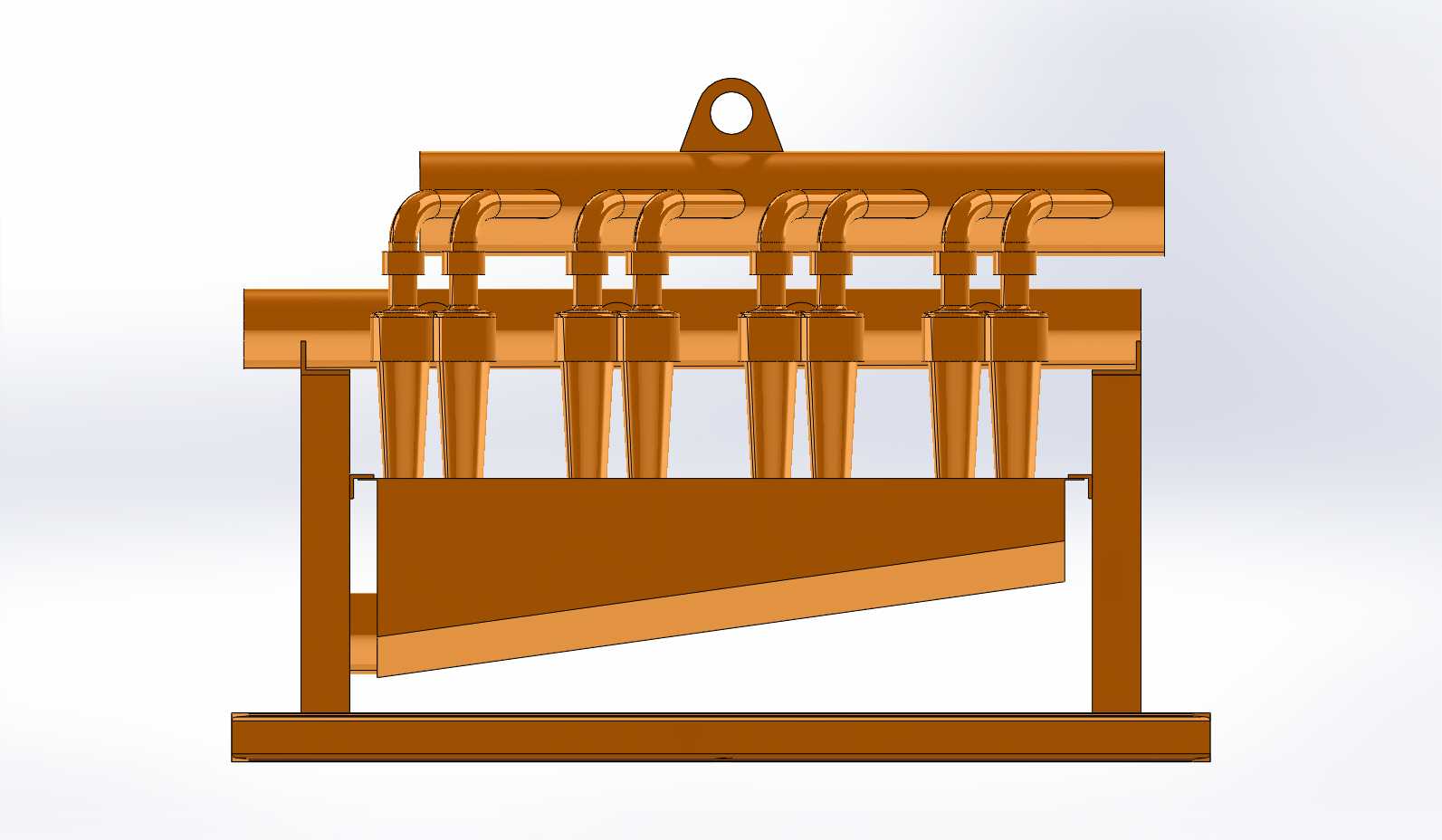

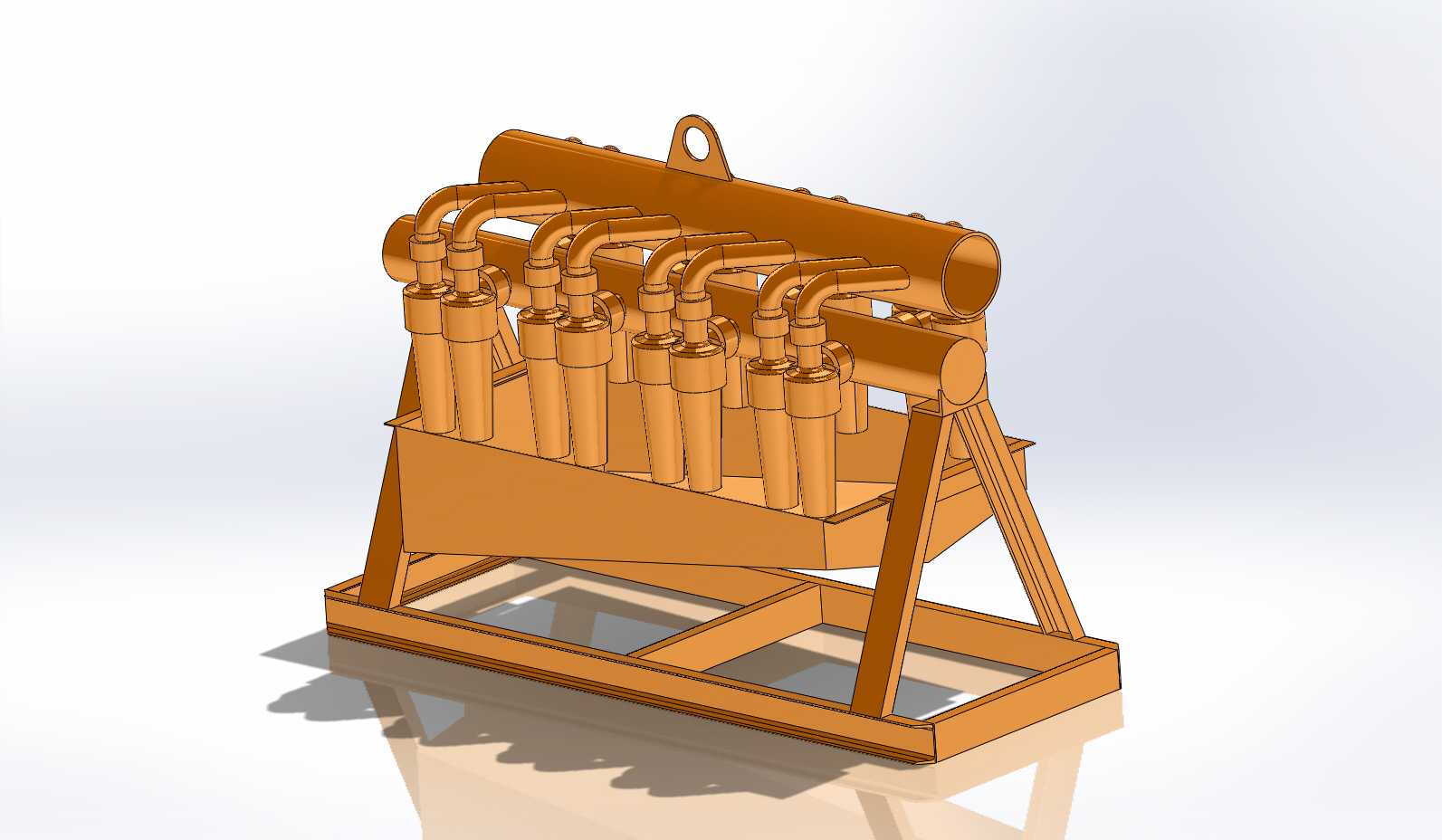

在陆上及海洋石油钻井作业现场，泥浆循环系统是保障钻进效率、保护储层、降低井下故障风险的核心配套环节，这款泥浆除砂处理装置正是泥浆固相控制系统中的关键处理单元，主要承担钻井液中粒径较大的岩屑、砂粒等有害固相的分离去除工作，避免大颗粒固相反复磨损钻井泵、钻头等井下钻具，同时维持钻井液的合理密度与流变性能，保障井壁稳定与钻进安全。该装置采用多组旋流除砂单体并联集成的结构布局，顶部设置汇流管汇统一接入待处理的钻井液，每个旋流单体依靠离心沉降原理，将进入腔体的泥浆中密度较大的砂粒甩向腔壁后向下沉降进入底部集砂槽，经过净化的泥浆则从旋流单体顶部溢流口汇入上部溢流总管，回流至泥浆循环系统重复利用。设计过程中充分考虑钻井现场的安装与移动需求，整体采用撬装式框架底座结构，框架采用型钢焊接成型，底部预留标准叉车孔位与吊装吊点，可直接通过现场吊装设备完成整体转运与就位，无需现场拆解组装，适配钻井队频繁转场的作业特性。装置的进液汇管与出液汇管均采用等径布局设计，保证各旋流单体的进液压力均匀一致，避免单组单体负载过高影响整体分离效率，底部集砂槽采用倾斜溜槽结构，可依靠重力将分离出的固相颗粒顺畅排出，避免积砂堵塞。安装边界方面，整体撬装结构的长宽尺寸适配标准钻井液循环罐的安装空位，进、出液接口的高度与位置匹配常规泥浆循环管线的布设高度，无需额外改造管线即可完成对接，框架侧面预留检修操作空间，可在设备运行过程中完成单组旋流筒的检查与更换，不影响整体钻进作业的连续开展。该装置可适配不同排量的钻井作业场景，通过调整接入的旋流单体数量即可匹配不同的泥浆处理量需求，在常规钻井作业中可有效去除泥浆中90%以上粒径大于74微米的砂粒，大幅降低后续精细固控设备的处理负荷，延长下游设备的使用寿命，同时减少钻井液的废弃排放量，降低钻井作业的环保处理成本。
