石油钻井用三锥旋流泥浆除砂装置

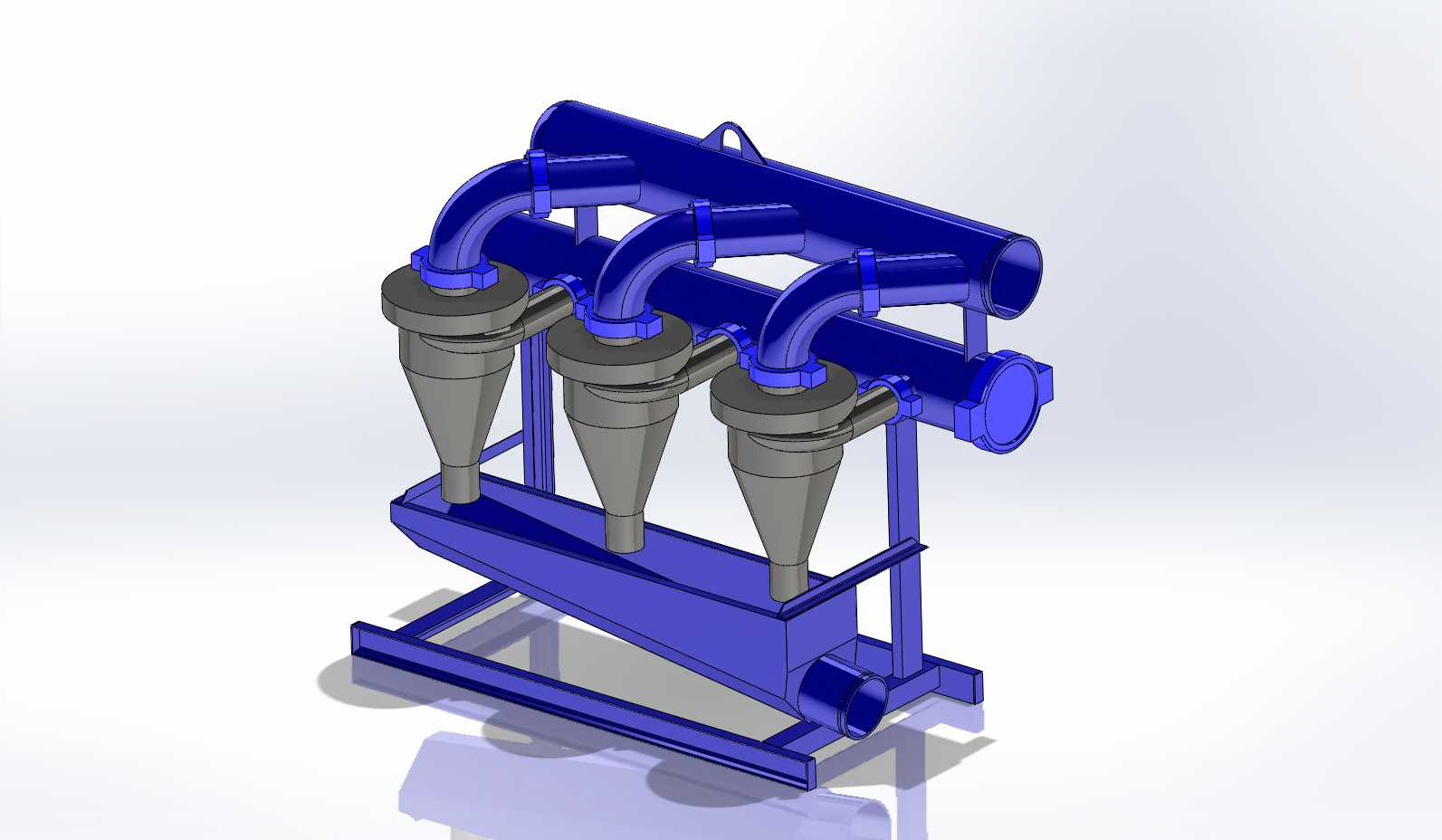

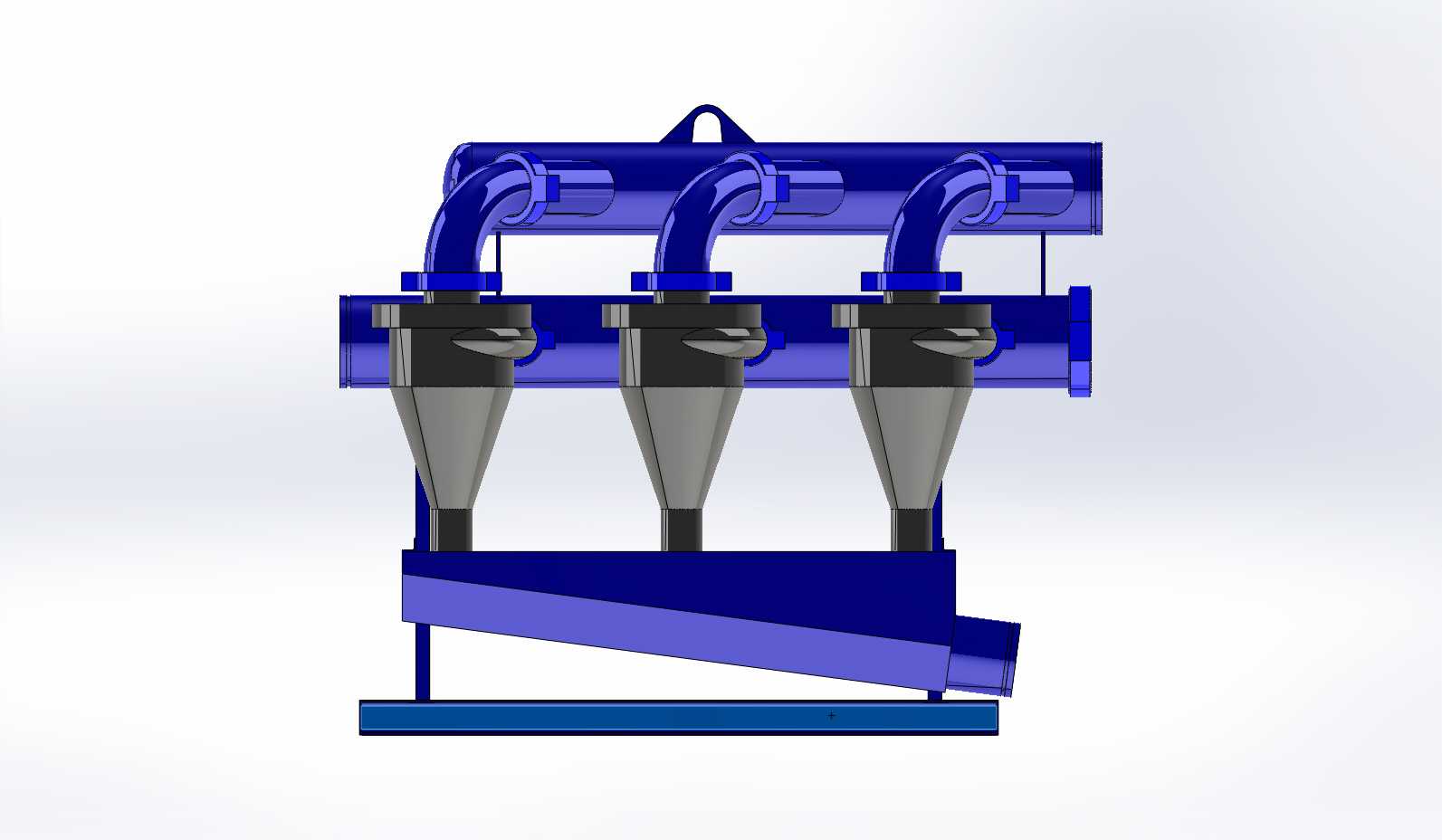

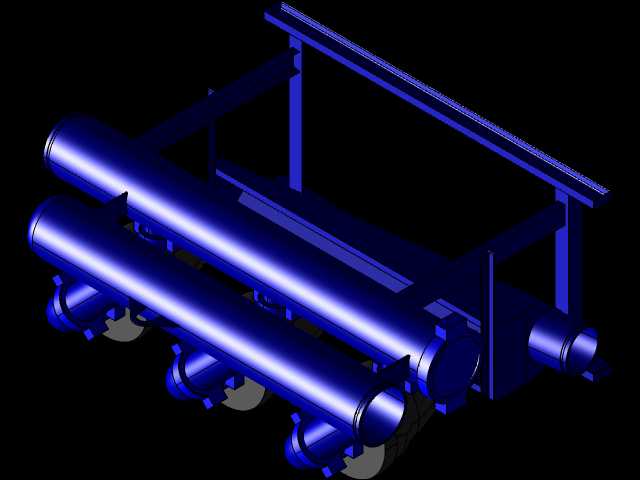

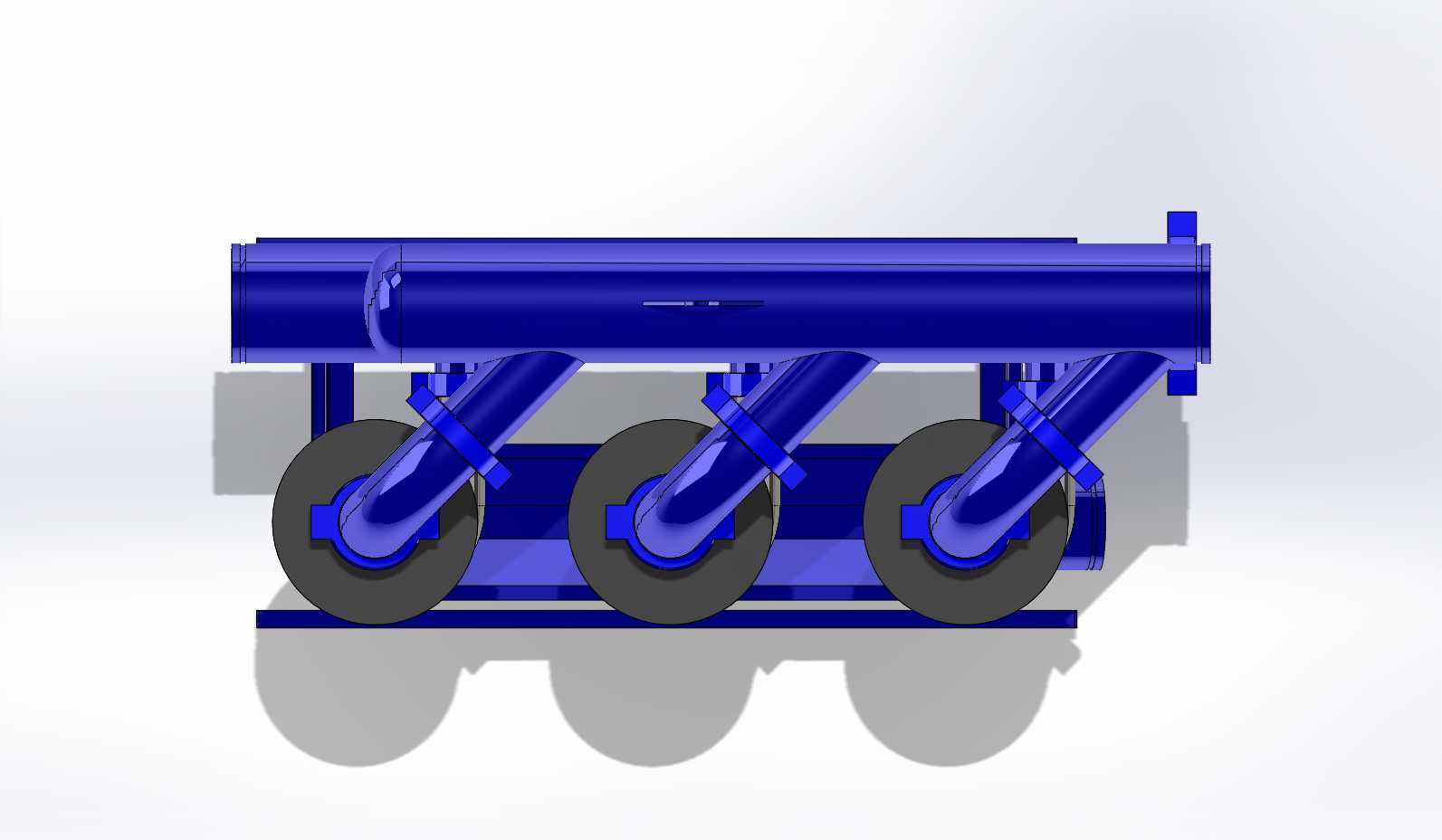

该装置主要应用于陆地及海洋石油钻井作业现场的泥浆循环处理环节，是钻井固控系统中的核心处理单元之一，也可适配非开挖水平定向钻进、地质勘探钻探、盾构施工泥浆净化等同类需要固相分离的作业场景，承担着去除钻井液中较大粒径岩屑砂粒的核心作用，能够有效降低泥浆中固相颗粒含量，避免大颗粒砂粒磨损后续钻井泵、泥浆马达等精密设备，同时保障钻井液性能稳定，减少卡钻、井壁失稳等井下故障的发生概率。设备采用三组并联的水力旋流分离器作为核心分离单元，搭配上部汇流进浆管路、下部集砂排料槽与集成式支撑机架，整体采用撬装式集成结构设计，所有管路与分离单元均集成在统一的焊接机架上，无需现场拆分组装，可直接通过机架上的吊装孔完成整体吊装转运，快速对接现场泥浆管路系统投入使用。设计过程中充分考虑现场作业的工况需求，进浆汇管采用等压分配设计，确保进入每一组旋流筒的泥浆流量、压力保持一致，避免单组旋流器负载过高或过低影响整体分离效率；旋流筒采用上柱下锥的经典水力旋流结构，上部切向进浆口能够引导泥浆在筒内形成稳定的旋流场，依靠离心力将密度更大的砂粒甩向筒壁，沿锥壁下滑进入下部集砂槽，经过分离净化的泥浆则从旋流筒顶部的溢流管汇入上部溢流汇管，返回泥浆循环系统重复利用；下部集砂槽采用倾斜溜槽结构，能够依靠重力将分离出的砂粒汇集至端部排料口，配合配套的排料阀实现固相物料的连续排出，避免积砂堵塞。设备整体外形紧凑，支撑机架采用矩形钢管焊接成型，底部预留标准的安装固定孔位，可直接固定在钻井固控舱的安装平台上，进浆口、溢流口、排料口均采用标准法兰连接结构，能够适配现场通用规格的泥浆管路，安装对接时无需额外制作转换接头；三组旋流筒采用等间距并排布置，相邻旋流筒之间预留足够的操作空间，方便日常作业中检查旋流筒磨损情况、更换易损内衬部件，上部汇管设置的排空口可在设备停用时排空管内残留泥浆，避免冬季低温环境下泥浆冻结胀裂管路。
